CAD中如何进行下标的标注

在CAD制图中，常常需要输入一些常见的下标，比如当我们输入水的分子式“H2O”时，如何将其中的数字2变成下标形式。这个问题在CAD中可以利用多行文字的编辑，来实现这一操作，其具体步骤如下：

操作方法

【步骤01】

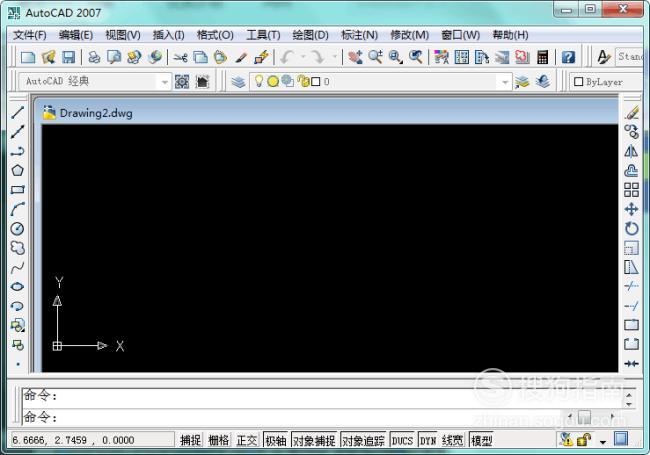

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

输入多行文字创建快捷键“t”，点击空格或者回车键执行多行文字创建命令，如图所示：

【步骤03】

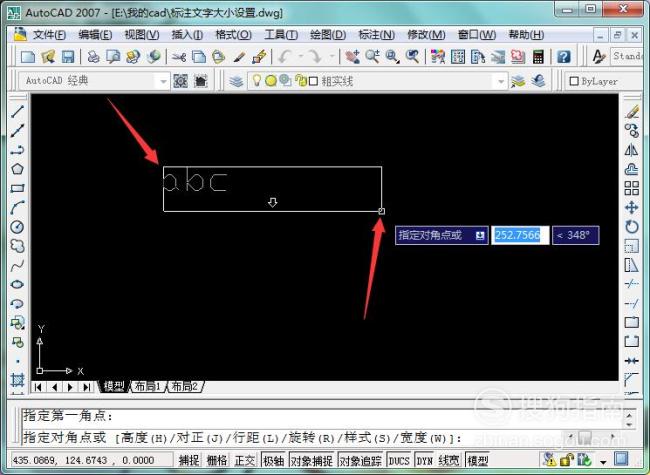

根据系统提示指定第一角点，找到适当位置后，鼠标左键点击确定，然后指定对角角点，点击确定，如图所示：

【步骤04】

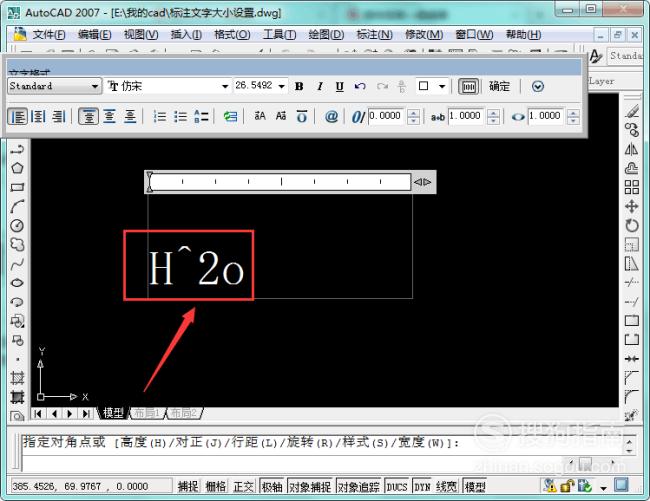

这里以输入水的分子式为例来说明如何输入下标，在文本框里面输入“H^2o”（其中的^符号为键盘上的Shift+6），如图所示：

【步骤05】

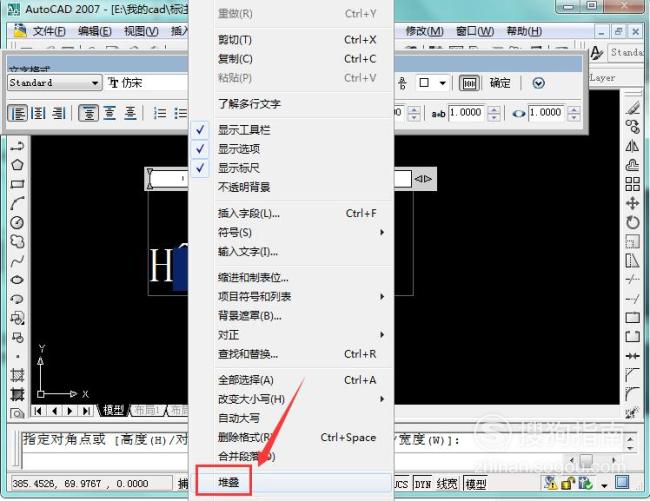

然后将“^2”框选，点击鼠标右键，在弹出的菜单栏里面找到“堆叠”选项，点击确认，如图所示：

【步骤06】

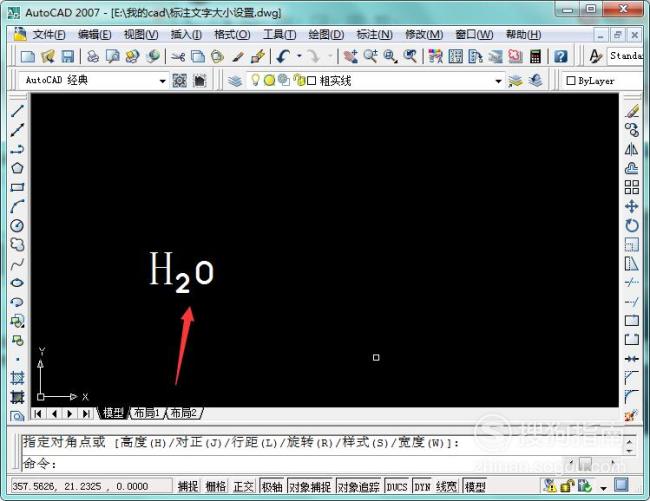

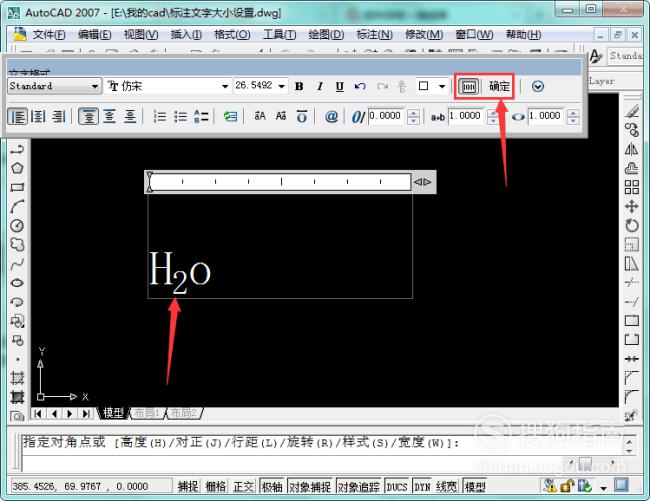

点击工具栏上方的确认退出该操作，输入上标操作完成。可以看到“下标2”符号就出现在图形中了，如下图所示：

操作方法2

【步骤01】

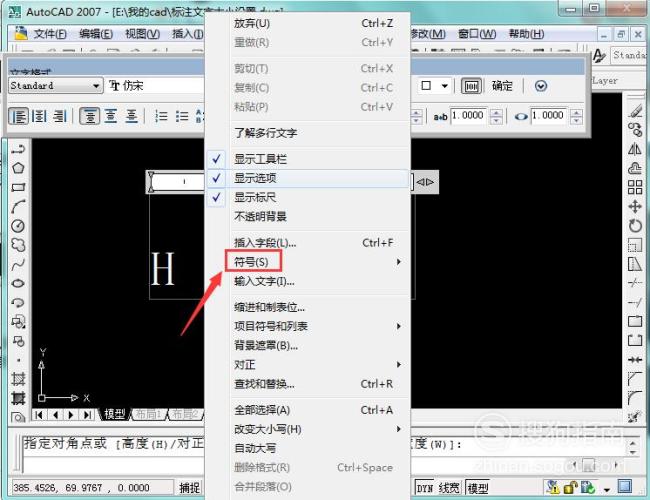

在文字框内直接输入“H”，然后直接点击鼠标右键，在里面找到“符号”选项，如图所示：

【步骤02】

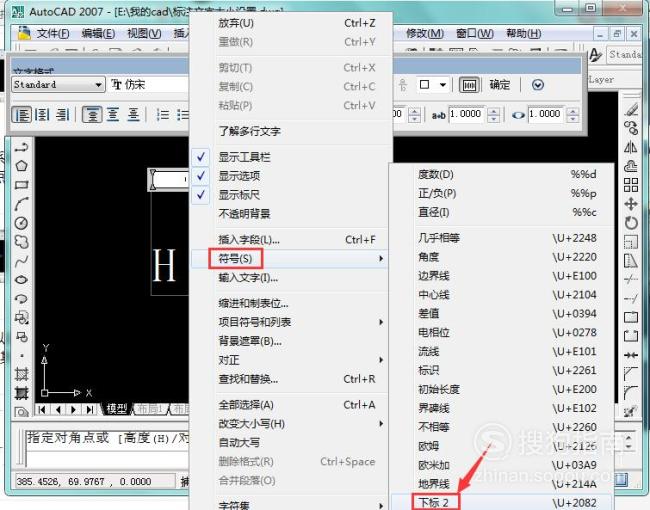

点击符号选项，直接在其子菜单中找到“下标2”选项，鼠标左键点击即可，如图所示：

【步骤03】

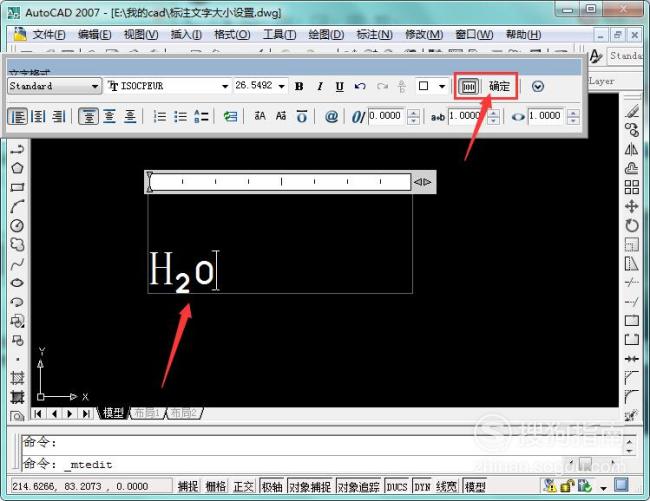

点击工具栏上方的确认退出该操作，输入上标操作完成。可以看到“下标2”符号就出现在图形中了，如下图所示：
