怎么使用CAD中“合并”工具

合并工具在CAD绘图中，常用于以下三种情况中。一：单独的直线：如果单独的直线想合并的话，需满足直线对象必须在共线上，但他们之间可以有间隙。二：多段线：对于多段线的话，可以为在同一平面内的对象，但他们之间不能有间隙。三：圆弧和椭圆弧：对象必须处在同一假象的圆上，他们之间可以有间隙，圆弧和椭圆弧还可以生成全圆和全椭圆。下面小编以具体例子分别说明：

直线：

【步骤01】

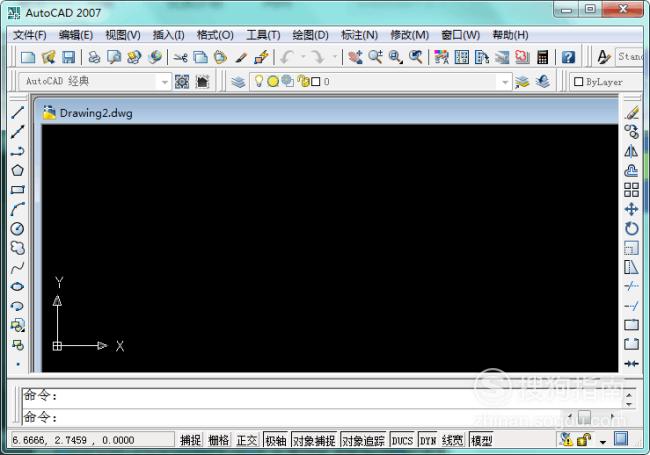

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

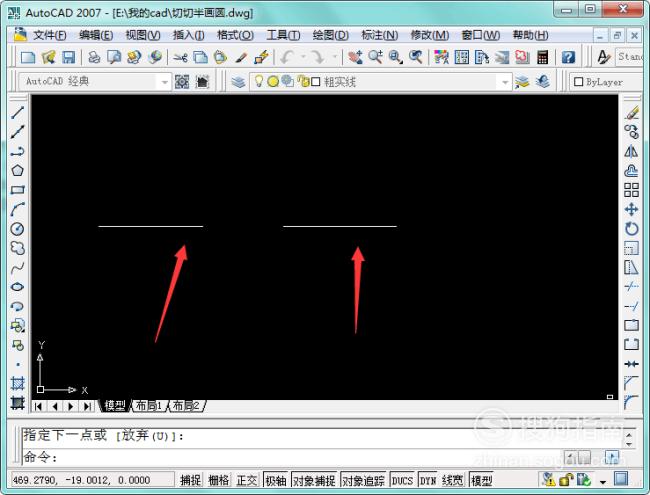

打开界面后，利用直线工具，在绘图区域画出两条在一条线上的直线，执行“合并”命令，如图所示：

【步骤03】

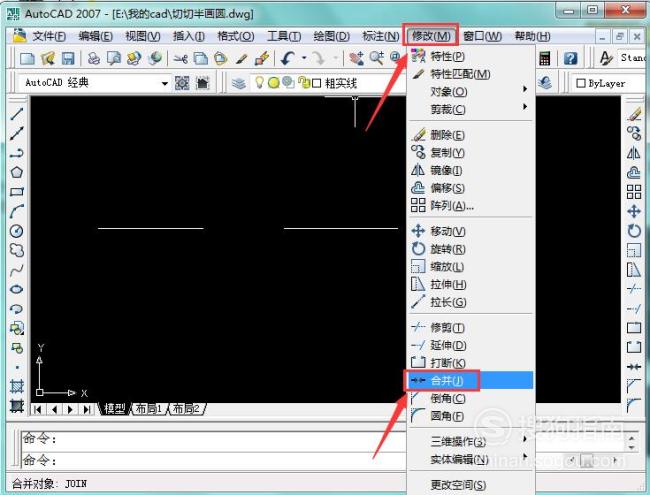

在区域上方点击打开“绘图”命令，在其子菜单中找到“合并”选项，鼠标左键点击打开，如图所示：

【步骤04】

根据提示“选择源对象”，点击左边直线，然后选择要合并到源的直线，点击右边直线，如图所示：

【步骤05】

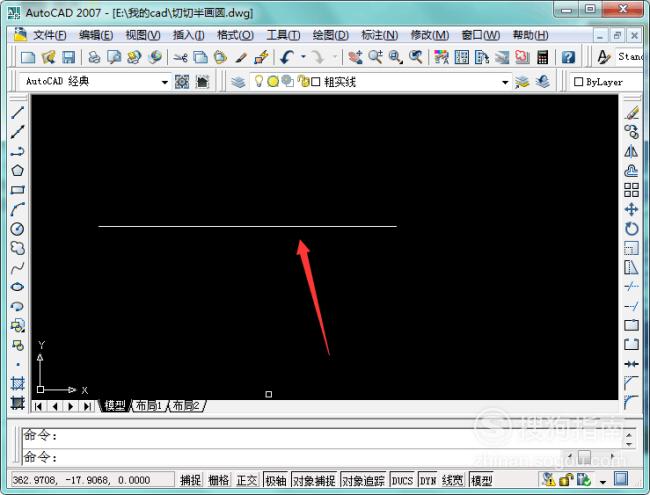

点击空格或者回车键确认，直线合并操作完成，出现如图所示图形:

多段线：

【步骤01】

在绘图区域利用旁边多段线工具画出两个相交的多段线，执行合并命令，如图所示，为两个多段线图形：

【步骤02】

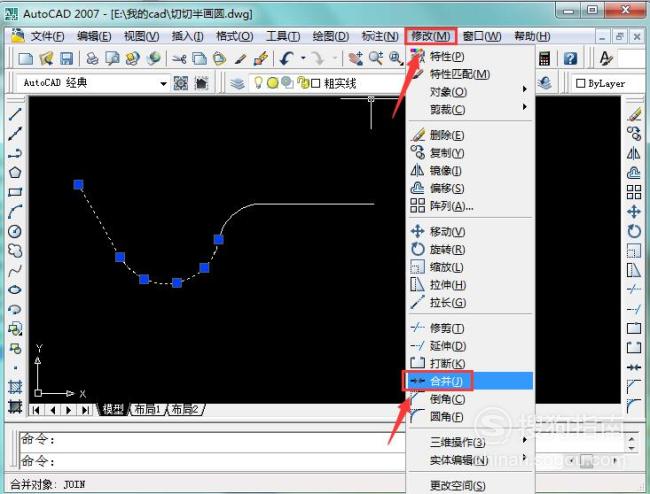

找到上方“修改”工具，点击打开，在其子菜单中找到“合并”选项，鼠标左键点击确定，执行合并命令，如图所示：

【步骤03】

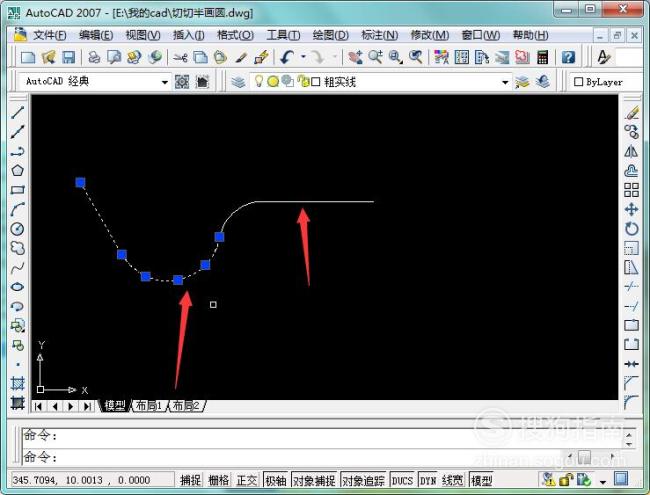

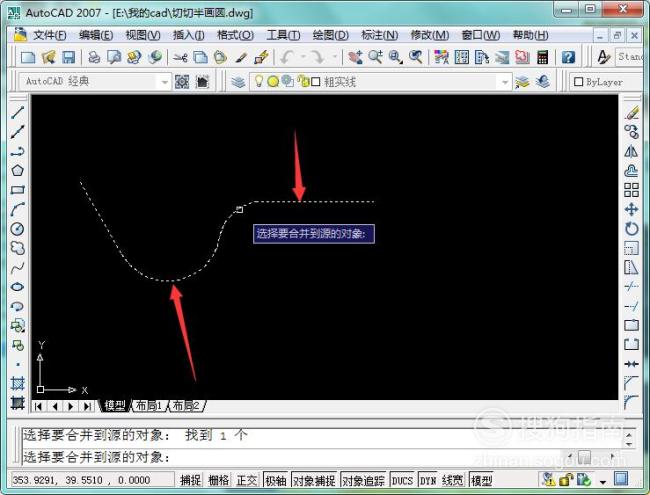

根据提示选择源对象，点击左边多段线；然后提示选择要合并到源的对象，点击右边多段线，如图所示：

【步骤04】

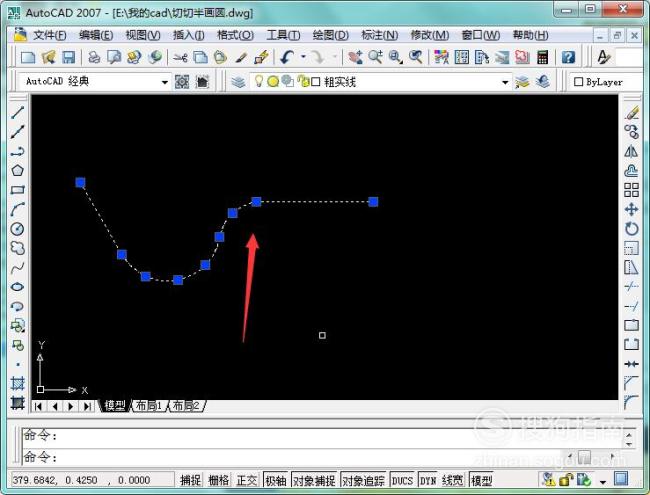

点击空格或者回车键确认，多段线合并操作完成。我们点击合并后的图形，能够发现，此图形为一整体，如图所示：

圆弧：

【步骤01】

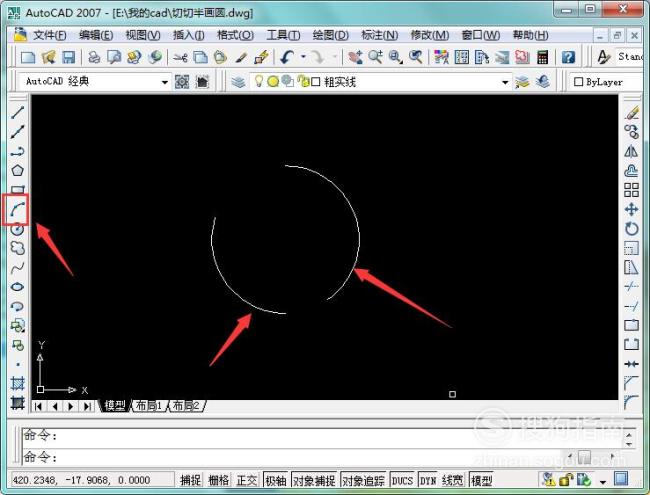

在绘图区域，利用旁边圆弧工具画出两条同心圆弧，来执行合并命令，如图所示：

【步骤02】

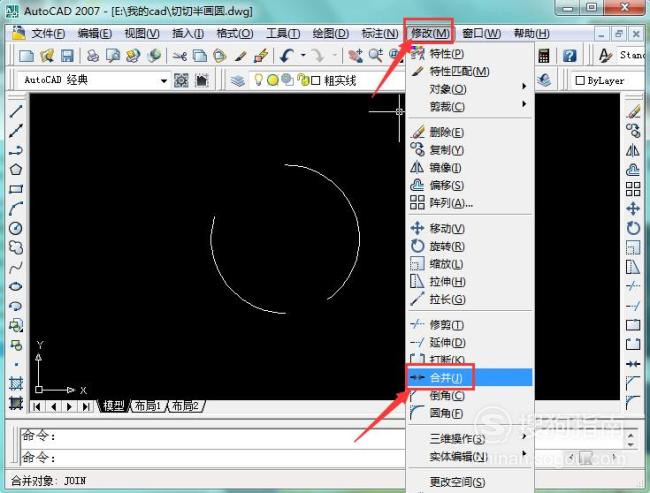

点击上方“修改”选项，在弹出的子菜单中找到“合并”选项，点击打开，执行合并命令，如图所示：

【步骤03】

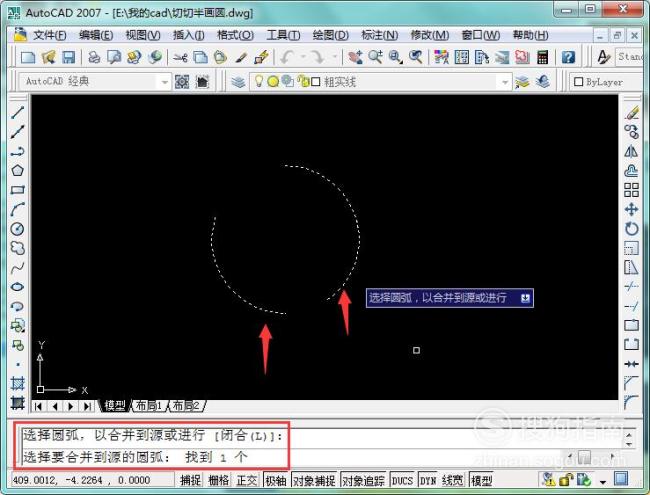

根据提示选择源对象，点击左边圆弧；然后提示选择要合并到源的圆弧，点击右边圆弧，如图所示：

【步骤04】

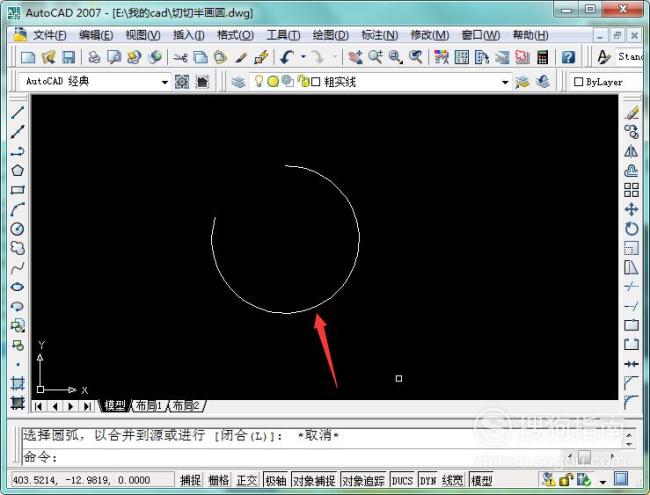

点击空格或者回车键确认，圆弧合并操作完成。可以发现下方原本不相交的部分合并在一起了，如图所示：
