CAD中对齐标注和线性标注有什么区别

在CAD中，线性标注和对齐标注是我们经常使用的标注命令。它们二者有什么区别呢？其实，线性标注就是用来标注两点之间的垂直距离或水平距离；而对齐标注则是标注两个点之间的直线距离，因此经常用来标注斜方向上的图元。

操作方法

【步骤01】

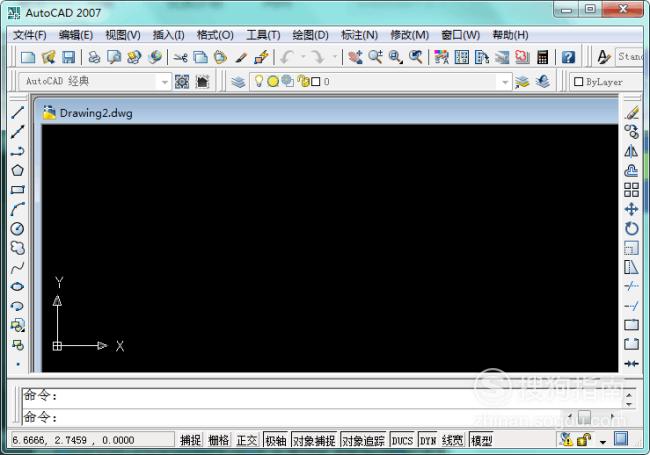

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

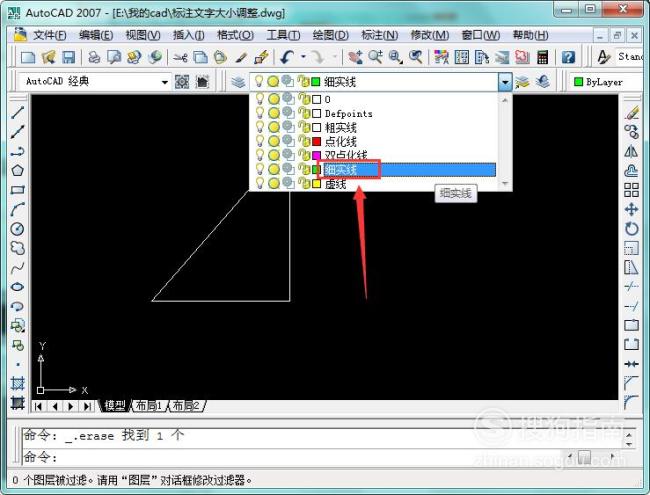

利用直线工具在绘图区域绘出一直角三角形，进行两者标注的区分。先在图层特性管理器中选择标注的图层，即细实线图层，如下图所示：

【步骤03】

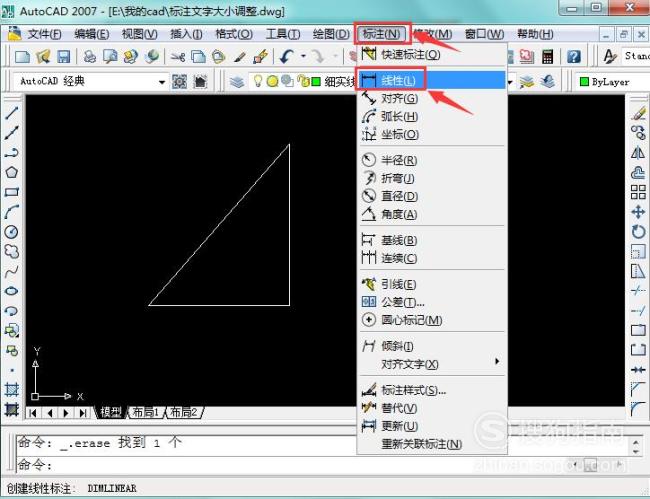

点击上方“标注”选项，在其子菜单中找到“线性”标注，利用它对下方直角边进行标注，如图所示：

【步骤04】

点击“线性”标注，根据提示，指定第一个端点，第二个端点，以及尺寸线位置，完成线性标注，如图所示：

【步骤05】

接下来在该直线上进行对齐标注，同样在标注栏里面中找到“对齐”选项，进行对齐标注命令，如图所示：

【步骤06】

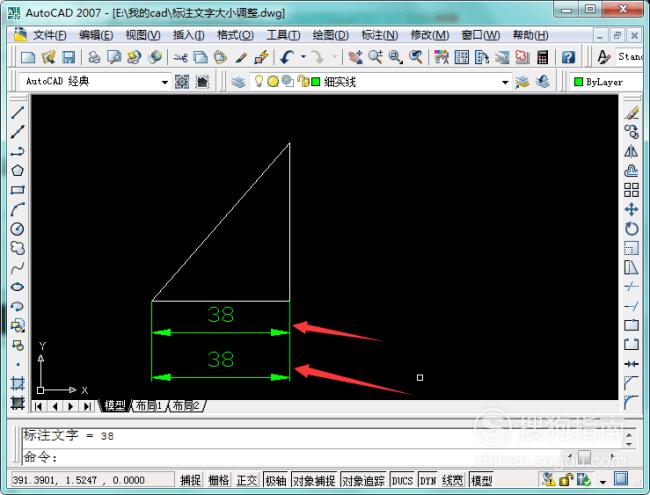

根据提示，指定第一个端点，第二个端点，尺寸界线位置，完成对齐标注，可以发现，二者的标注是一致的。

【步骤07】

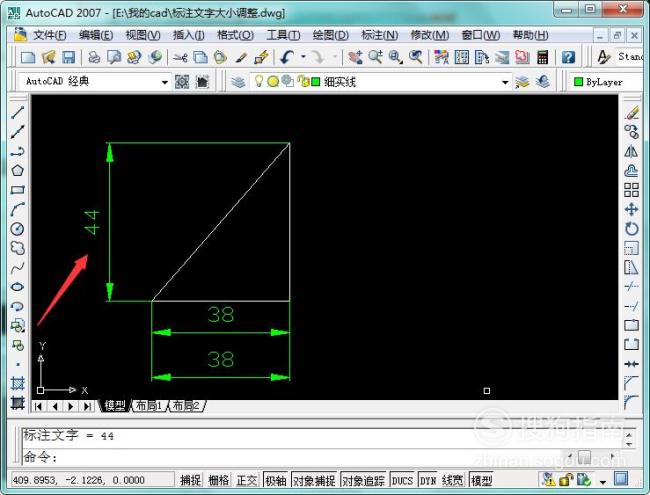

接下来，在斜直线上进行标注，区分二者区别。利用标注里面的线性标注对斜边标注，出现如图所示标注样式，发现只能是垂直或者水平标注：

【步骤08】

同样的在该斜边上进行对齐标注，操作完成，可以发现对齐标注可以标注两点直线之间的实际距离，如图所示：
