CAD中如何实现矩形阵列

在使用CAD制图时，使用阵列能极大的提高我们的制图速率，下面让我们看看如何操作矩形阵列：

操作方法

【步骤01】

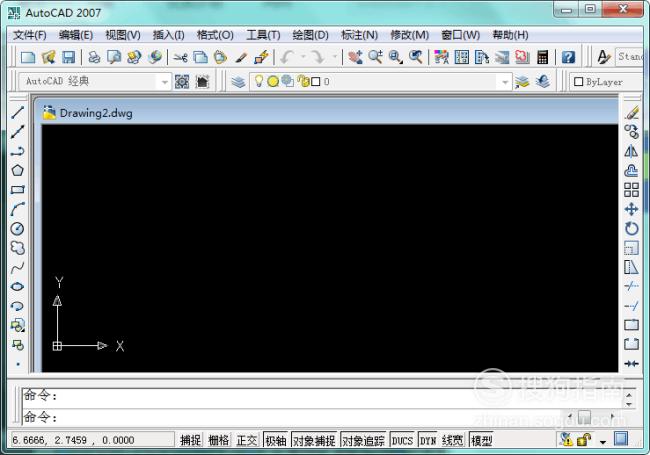

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

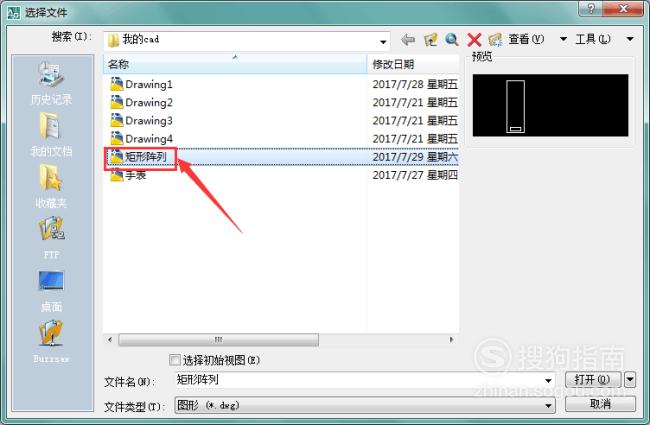

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，如图所示：

【步骤03】

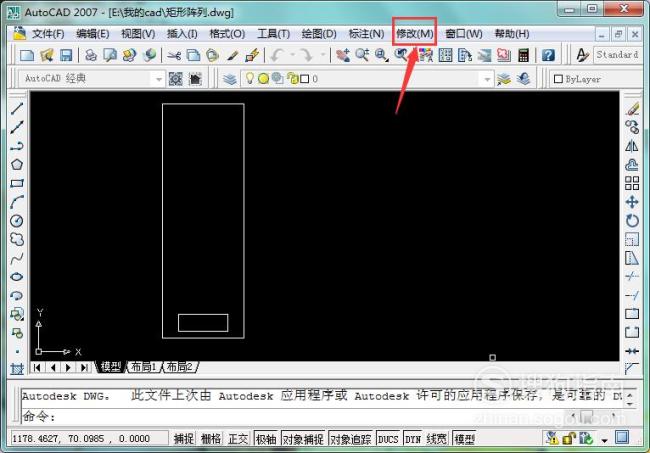

打开文件后，在界面上方找到“修改”选项，如图所示：

【步骤04】

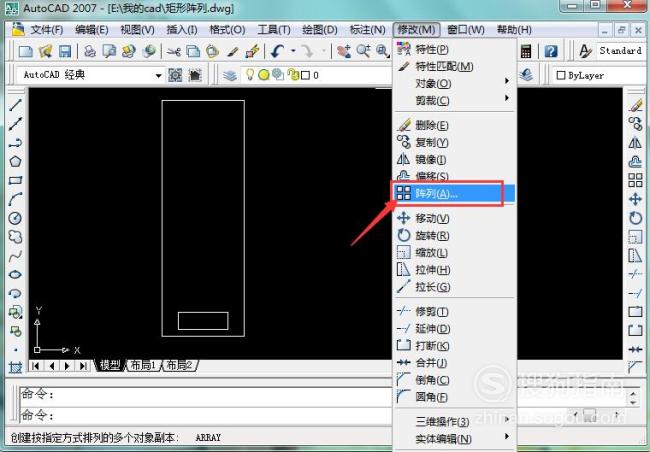

打开“修改”选项，在子菜单中找到“阵列”选项，如图所示：

【步骤05】

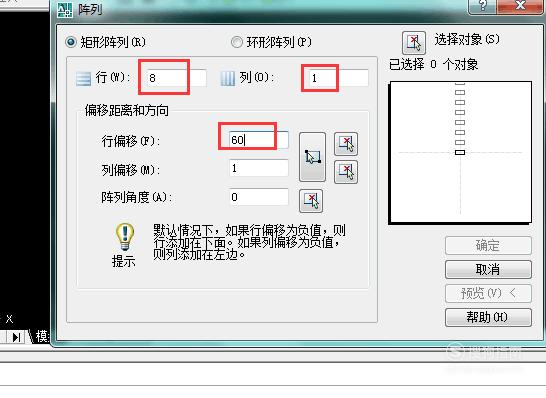

点击“阵列”选项，弹出如图的界面，根据作图要求输入需要的行数，列数，行偏距，列偏距等参数，如图所示：

【步骤06】

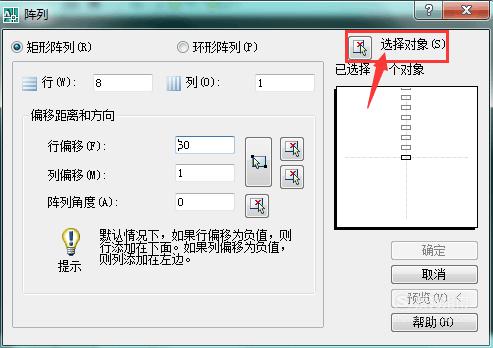

在该界面中找到“选择对象”选项，如图所示：

【步骤07】

点击“选择对象”，选择我们需要阵列的图形，当出现如图所示的蚂蚁线时，则框选对象成功，如图所示:

【步骤08】

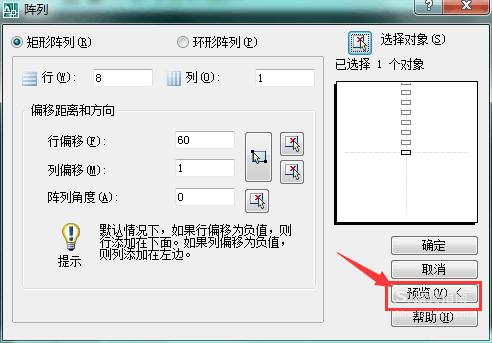

点击“空格”或“回车”确定，在弹出的界面中找到“预览”选项，如图所示：

【步骤09】

点击“预览”，出现我们阵列后的图形，看是否满足我们的需要，如图所示：

【步骤10】

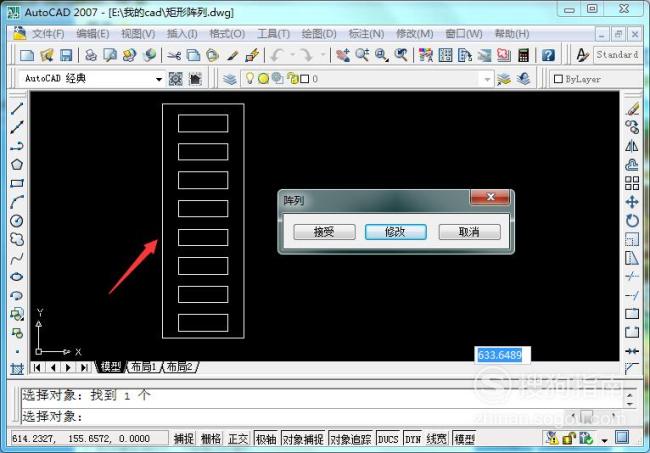

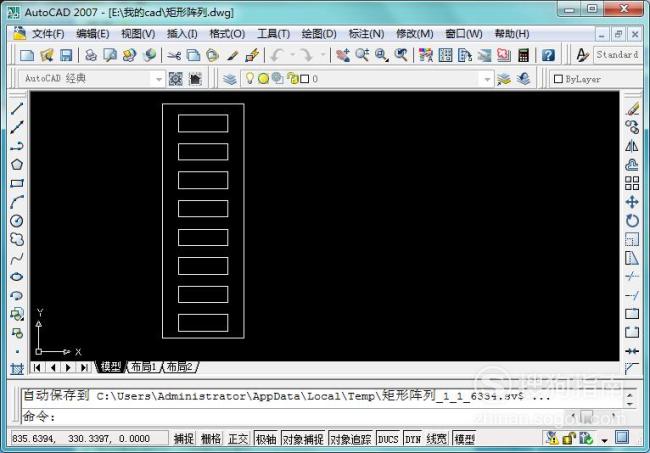

点击“确定”选项，矩形阵列操作完成，如图所示：
