CAD中多段线与直线有什么区别

直线，多段线它们的主要的区别有三点：1.多段线画出来的图像是一个整体，而直线画出来的图形是由每条直线组合而成的，因此，通过多段线画出来的图形可以直接在里面进行填充；2.通过多段线可以画出圆弧；3.多段线可以随意更改线宽，直线则不可以。

操作方法

【步骤01】

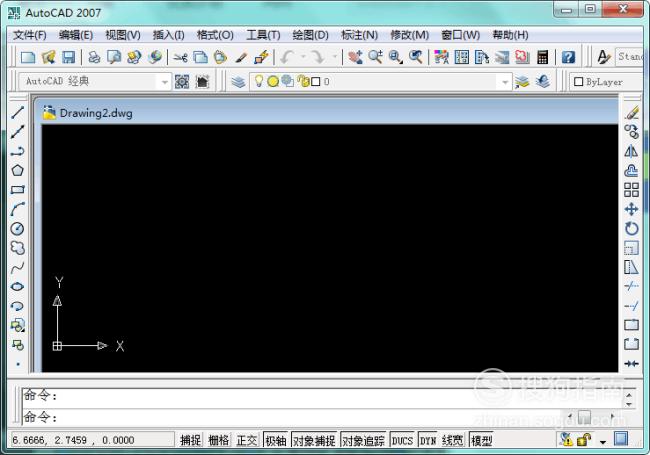

打开CAD制图软件，出现如图所示的操作界面：

【步骤02】

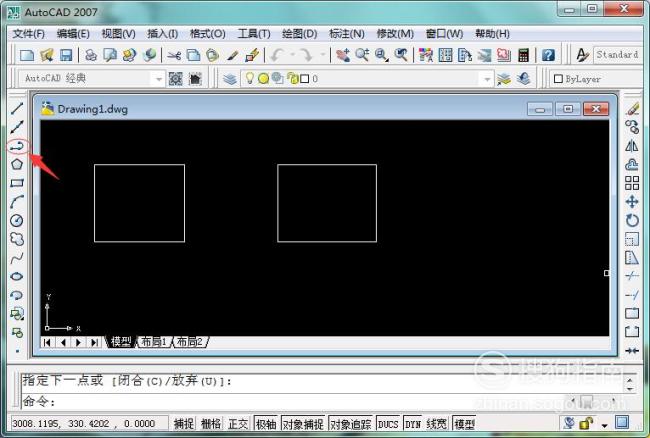

输入多段线快捷键pl，或者点击多段线工具画出一个矩形，如下图1，在用直线工具画出一矩形，如图二，晃眼一看，二者并没有什么区别。

【步骤03】

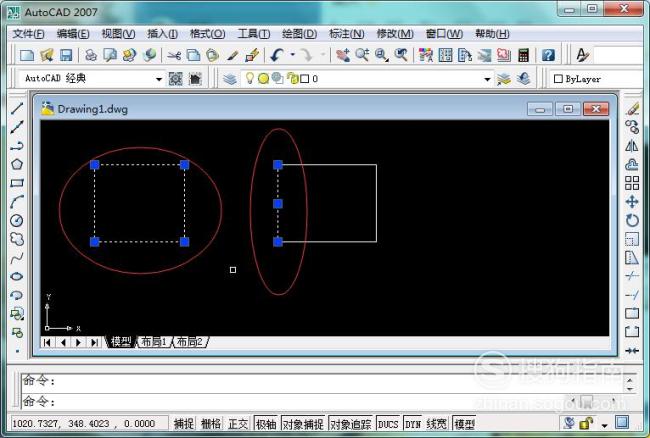

分别点击两图形，可以发现多段线画出的图形为一整体，而直线则是多条线组合而成，所以，多段线画出的图形里面可以进行有效填充，如图所示：

【步骤04】

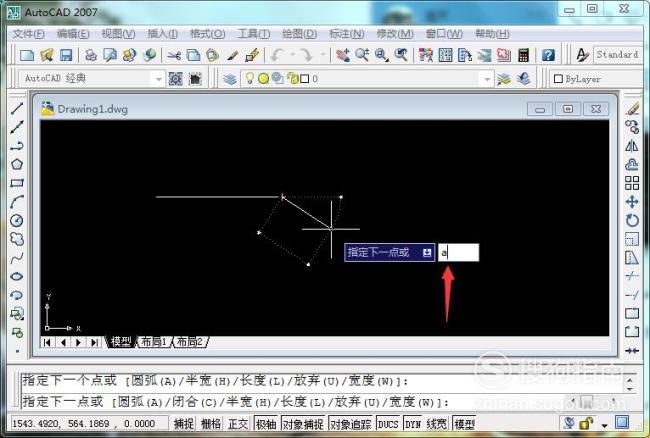

通过多段线画圆弧，在命令栏输入字母“a”,如图所示：

【步骤05】

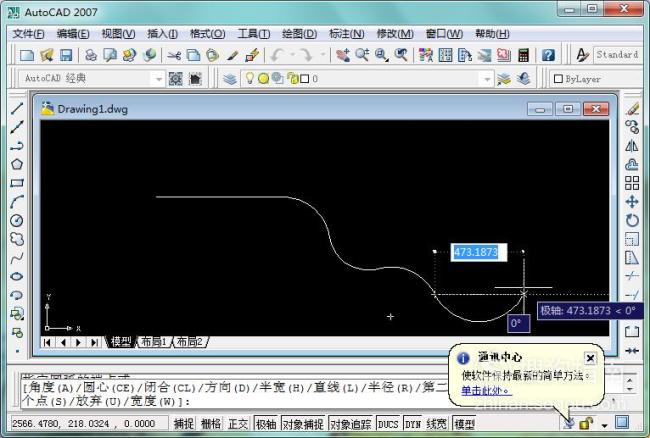

指定圆弧的端点，画出圆弧，如图所示：

【步骤06】

通过多段线改变线宽，指定起点宽度，这里设为50，如图所示：

【步骤07】

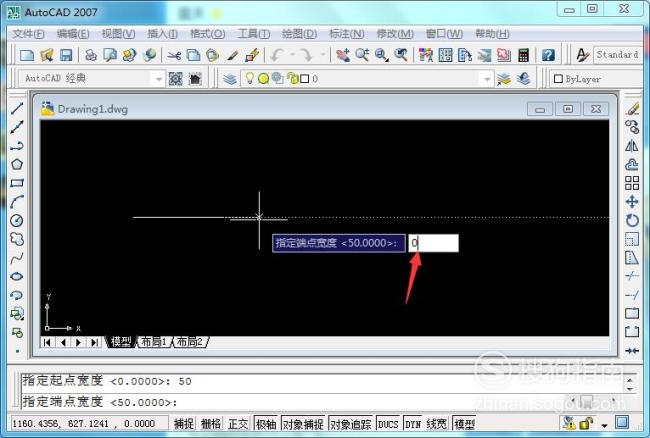

指定终点宽度，设为0（直线的默认宽度为0），如图所示：

【步骤08】

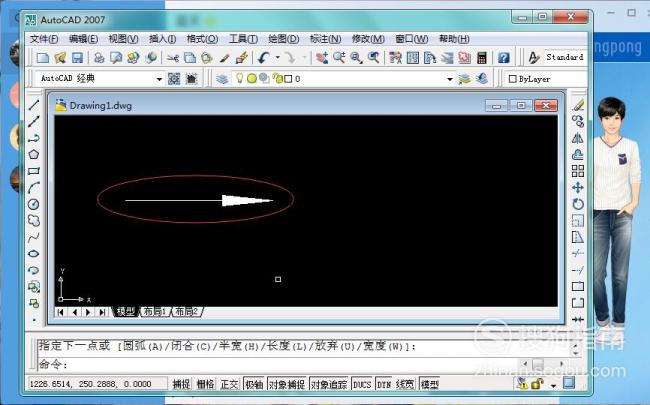

通过多段线得到一个箭头似的图案，如图所示：

【步骤09】

如果起点，终点线宽设置相同，则可得到如图所示图形：
