CAD中如何使用旋转复制命令

在CAD制图中，我们的图纸中经常有很多一样的结构，通过使用旋转复制命令，可以提高我们的画图效率，其具体操作步骤如下：

操作方法

【步骤01】

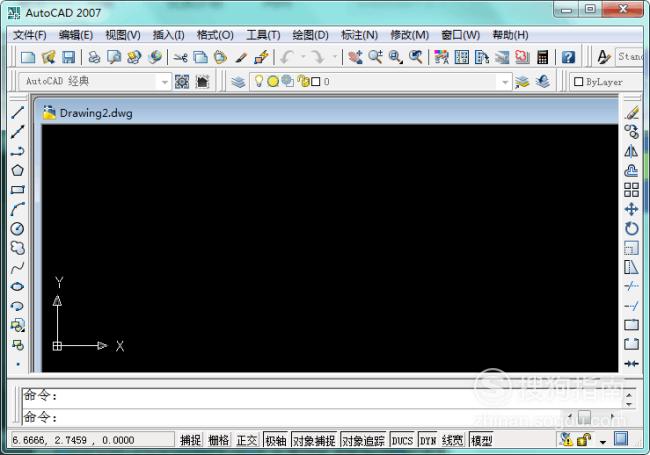

打开CAD制图软件，出现如下图所示的操作界面:

【步骤02】

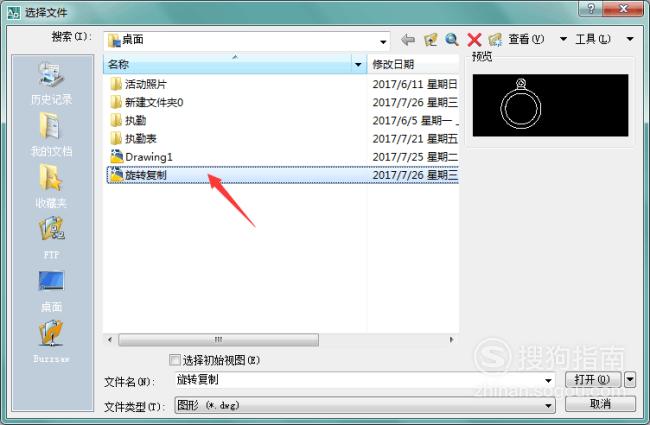

在界面左上方“文件”选项中“打开”，找到我们需要的文件，如图所示：

【步骤03】

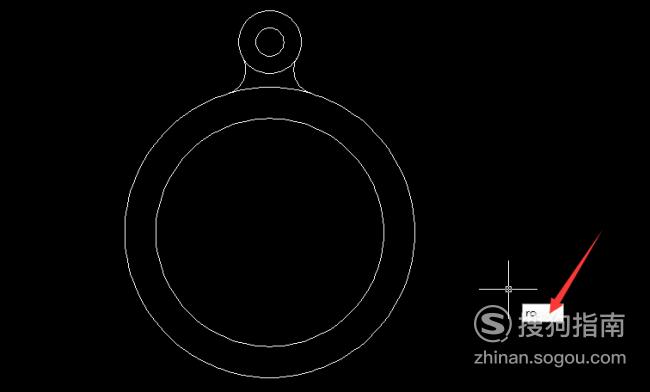

输入旋转快捷键“RO”，点击回车，执行旋转命令：

【步骤04】

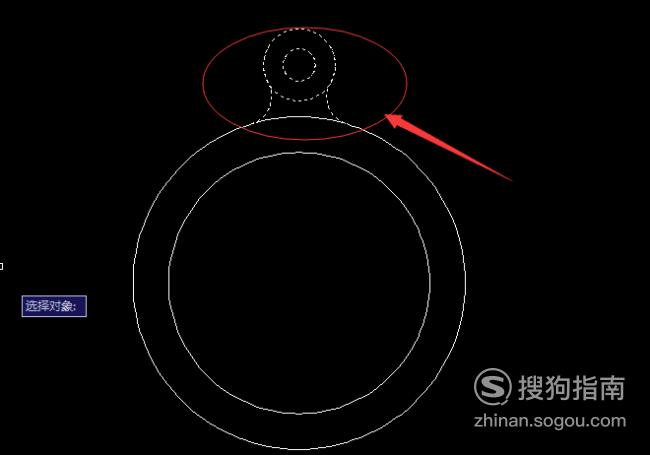

根据提示选择对象，这里我们选择椭圆内的区域为旋转对象，点击空格或回车，如图：

【步骤05】

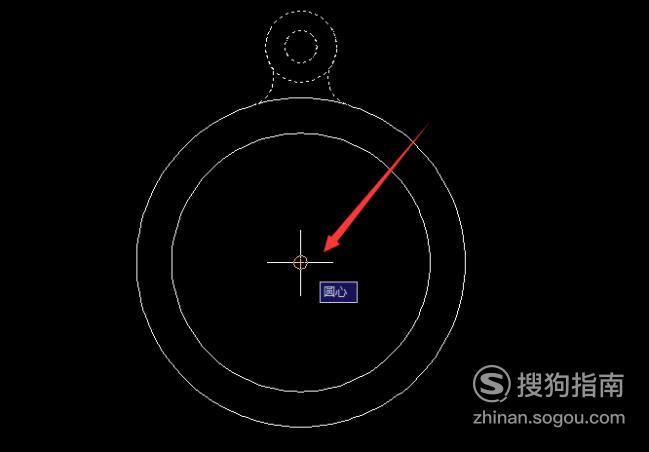

指定旋转基点，这里以圆心为基点，如图所示：

【步骤06】

为了保存住原来的旋转图形，在我们旋转之前，先输入字母“C”表示复制，如图所示：

【步骤07】

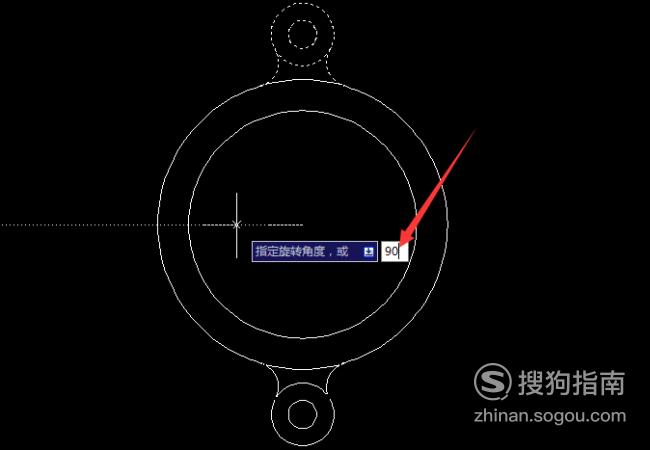

根据实际要求指定旋转角度，这里以90度为例：

【步骤08】

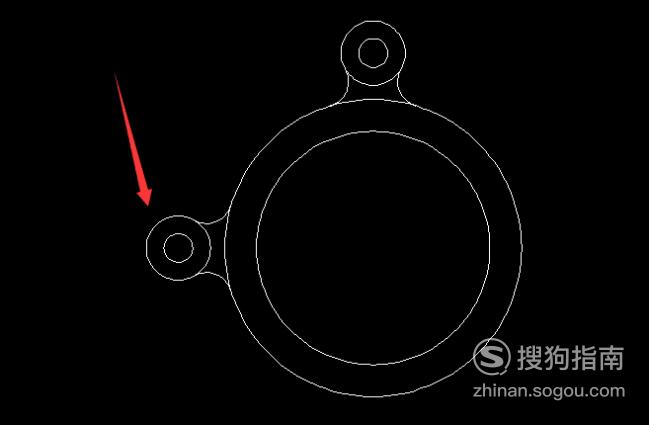

最后得到旋转后的图形如下图所示，操作完成：
