如何在caxa中绘制小米有品logo

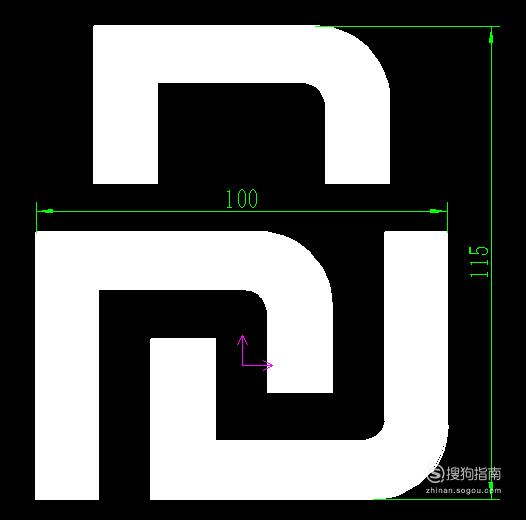

小米有品似乎从今年开始发力了，logo也做了调整，新的logo看着更简洁干脆，下面来研究一下它的尺寸比例；

操作方法

【步骤01】

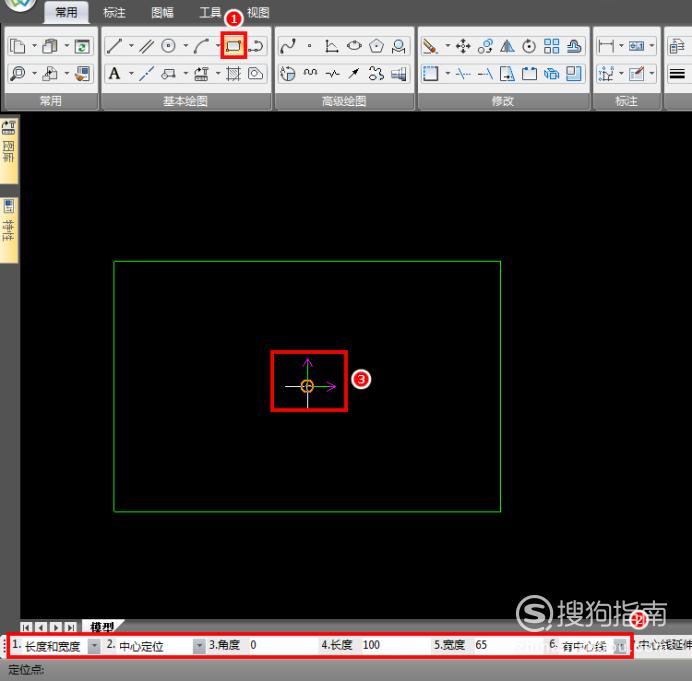

打开caxa，新建空白图纸，先切换图层到中心线层，使用矩形命令，以坐标原点为中心绘制长100宽65带中心线的矩形；

【步骤02】

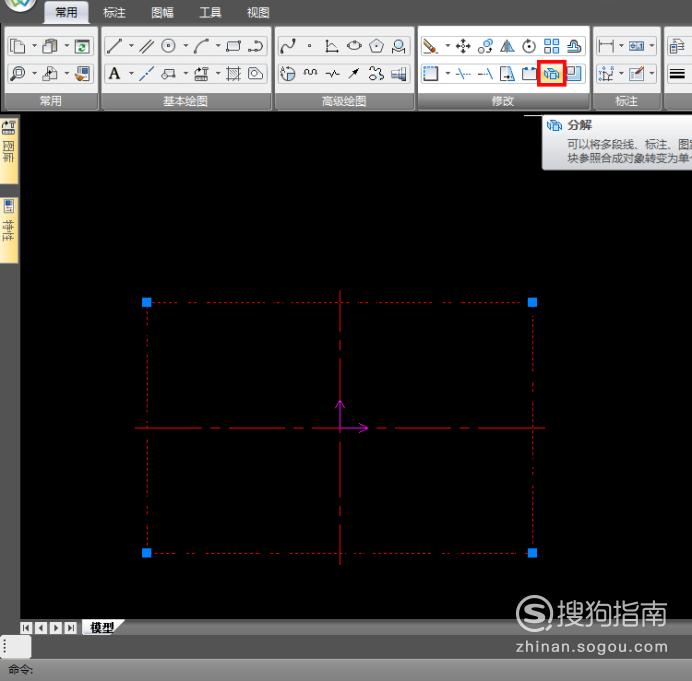

使用分解命令，将矩形打散；

【步骤03】

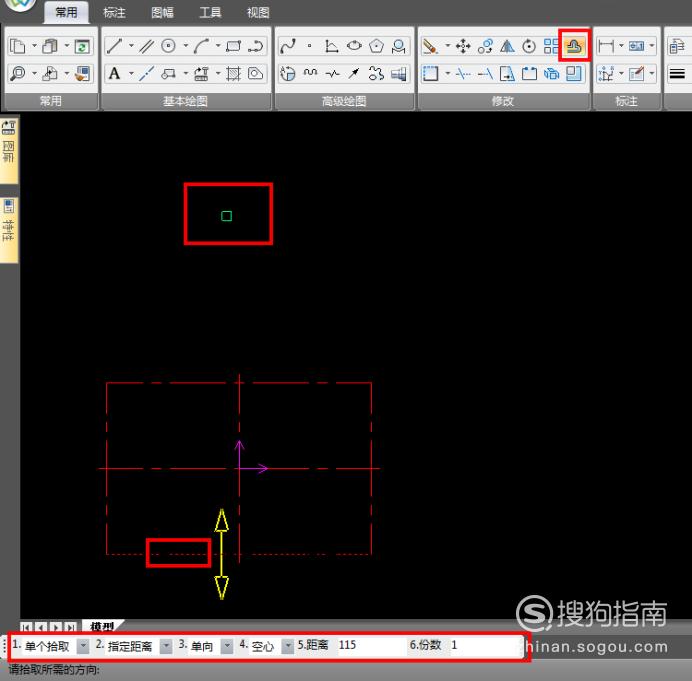

使用“等距线”，将矩形的底边向上偏置115，辅助线就绘制好了；

【步骤04】

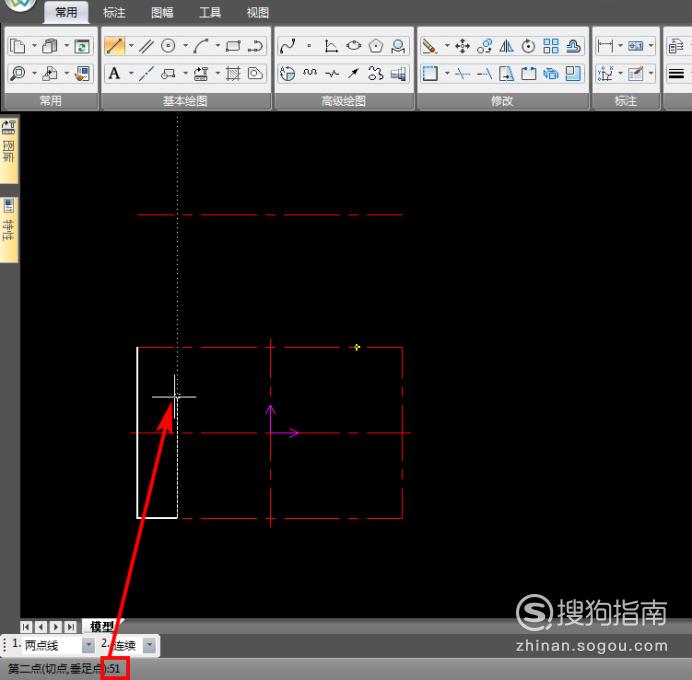

切换图层到粗实线层，使用直线命令开始绘制连续线段，以矩形左上角为起点，向下到矩形左下角，绘制出第一条线段；

【步骤05】

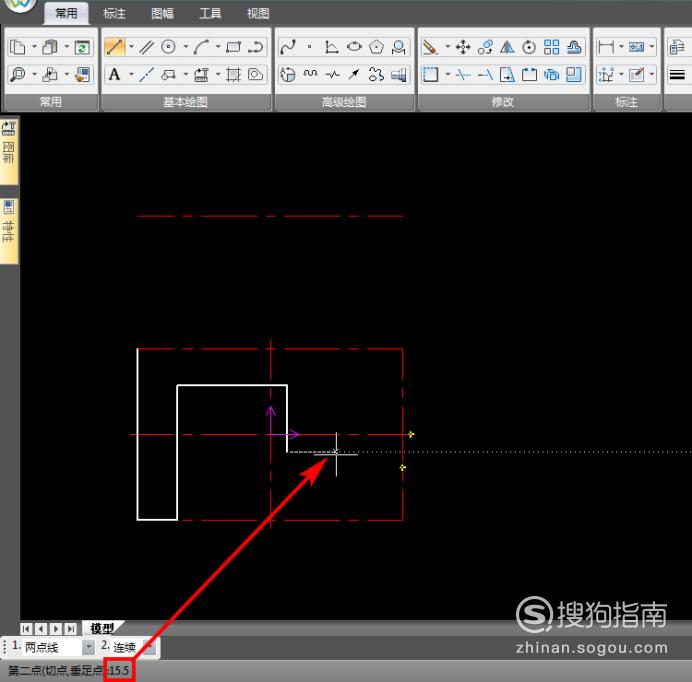

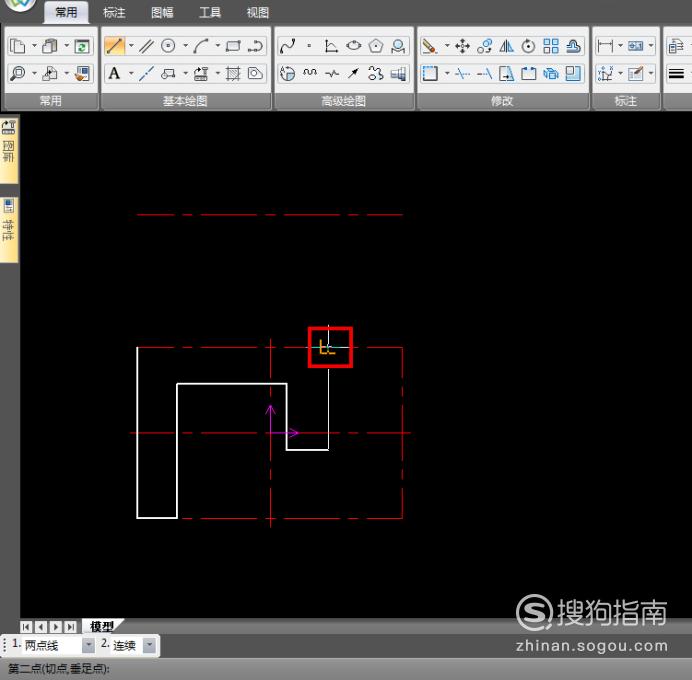

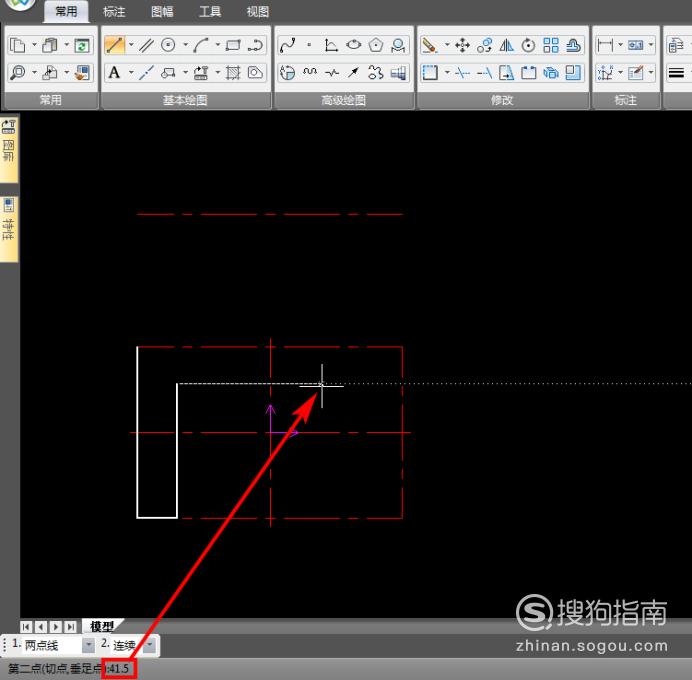

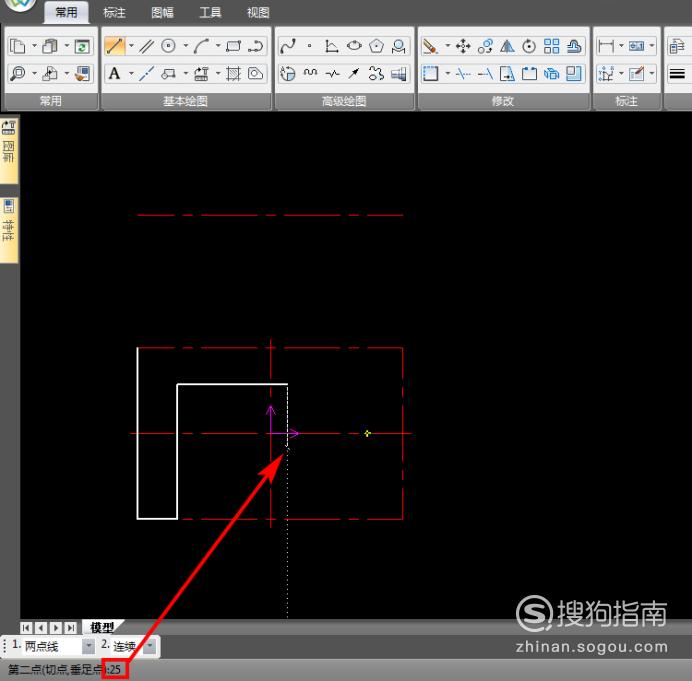

不要取消命令，接着向右15，向上51，向右41.5，向下25，向右15.5，向上到矩形顶边，向左到起点，封闭线框；

【步骤06】

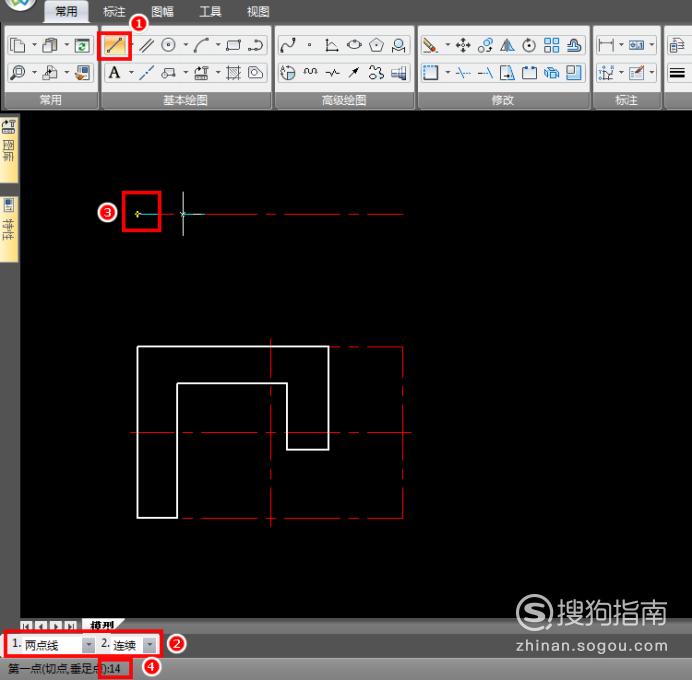

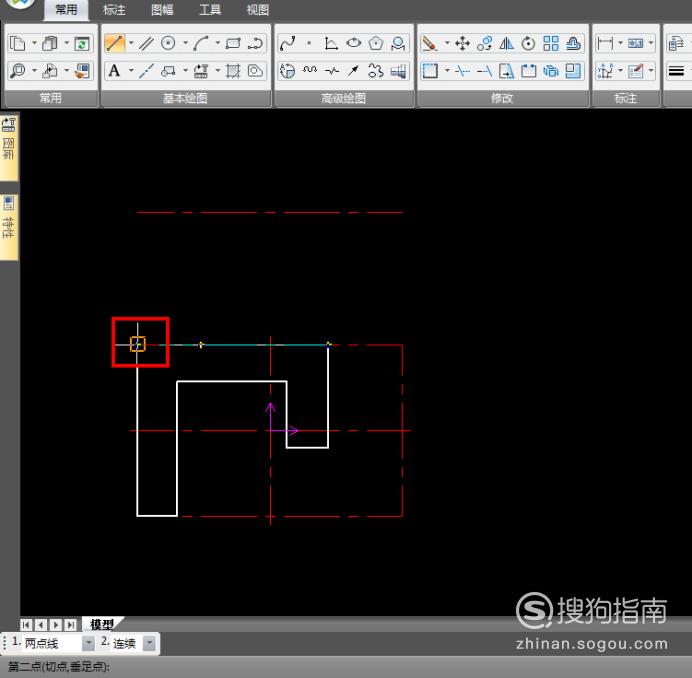

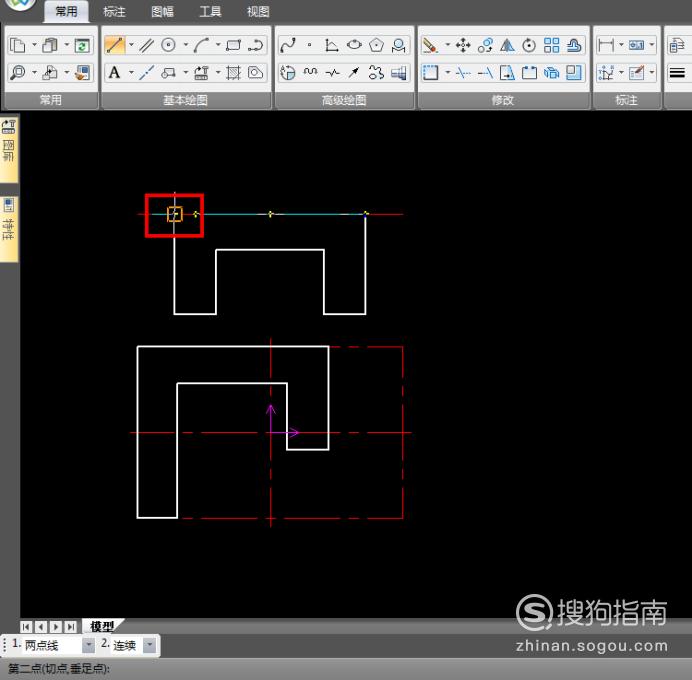

下来绘制上面的部分，参考直线左端点，向右14做为线框起点；

【步骤07】

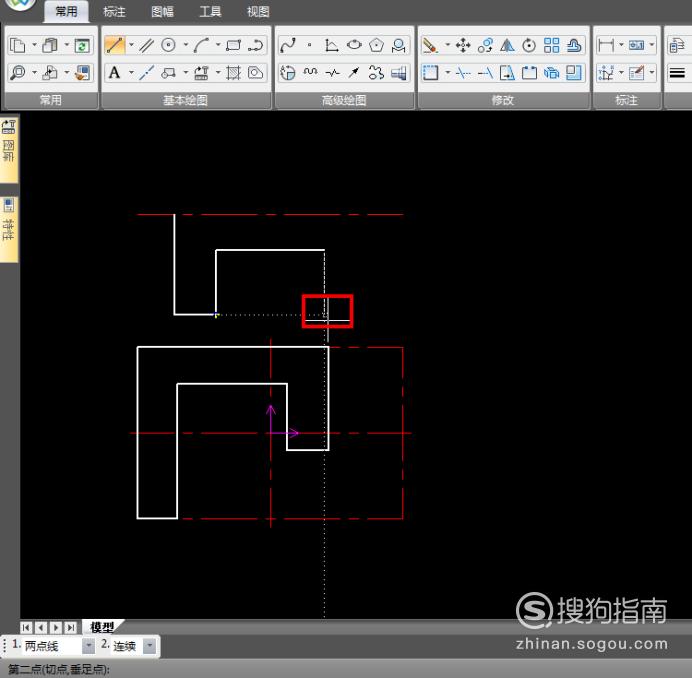

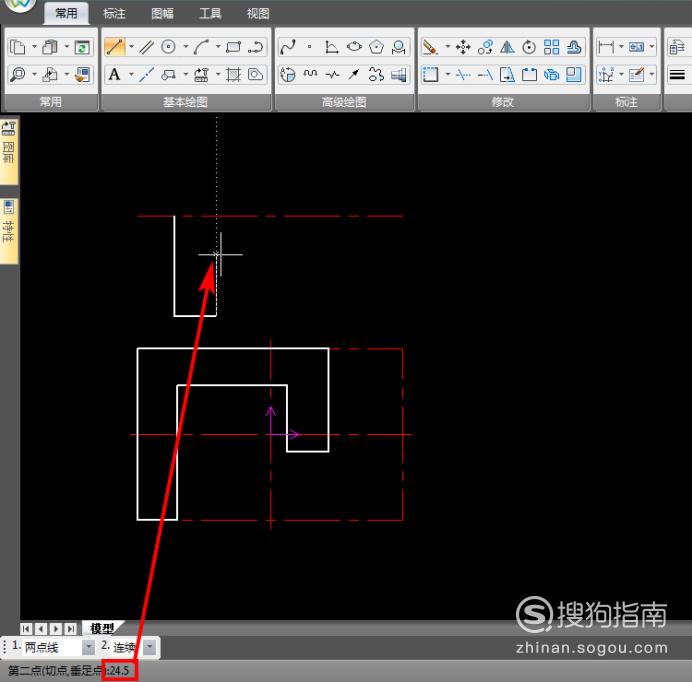

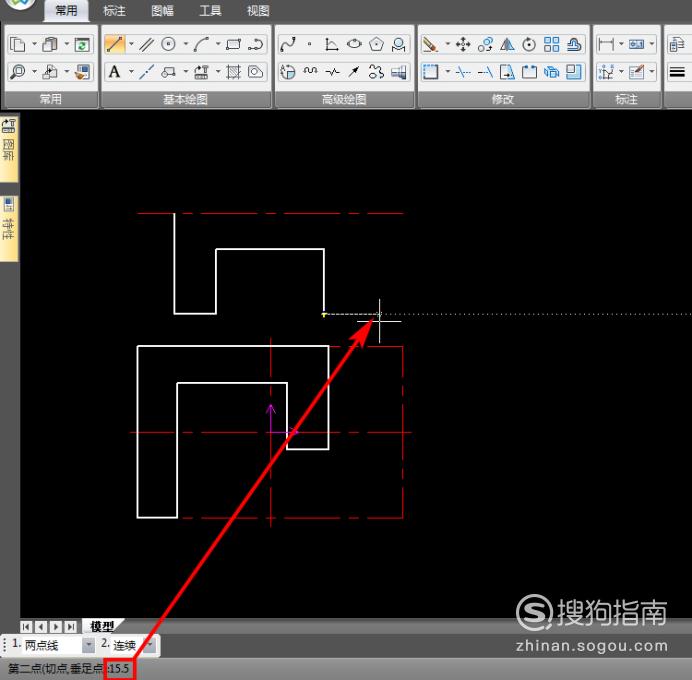

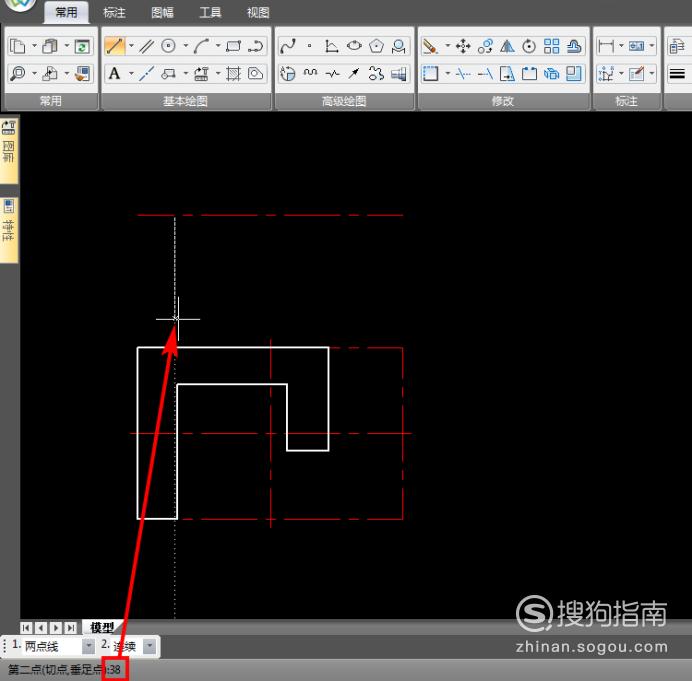

不取消直线命令，向下38，向右15.5，向上24.5，向右41，向下和左边的线段平齐，向右15.5，向上和点划线相交，向左到起点，封闭线框；

【步骤08】

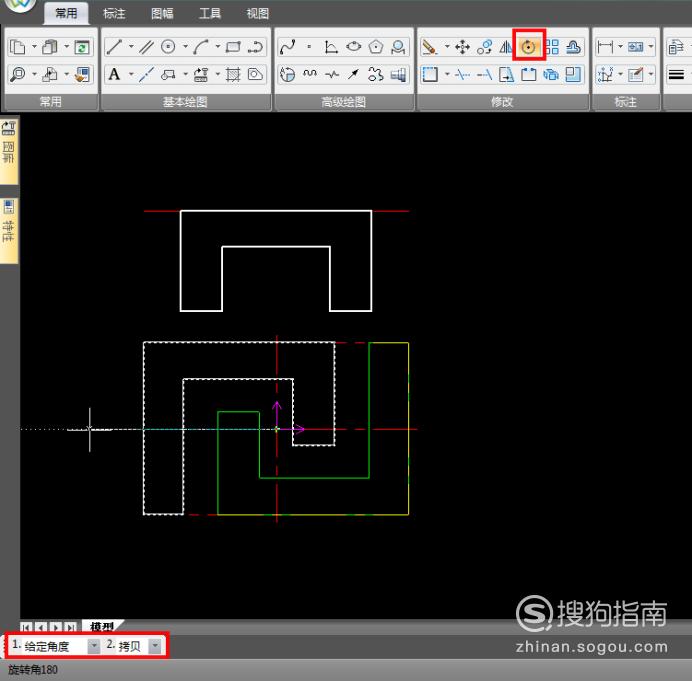

使用旋转命令，将下方绘制好的图形，以坐标原点为基点，旋转180°，小米有品logo的雏形就出来；

【步骤09】

使用圆角命令，给图中三个地方，倒半径18的角；

【步骤10】

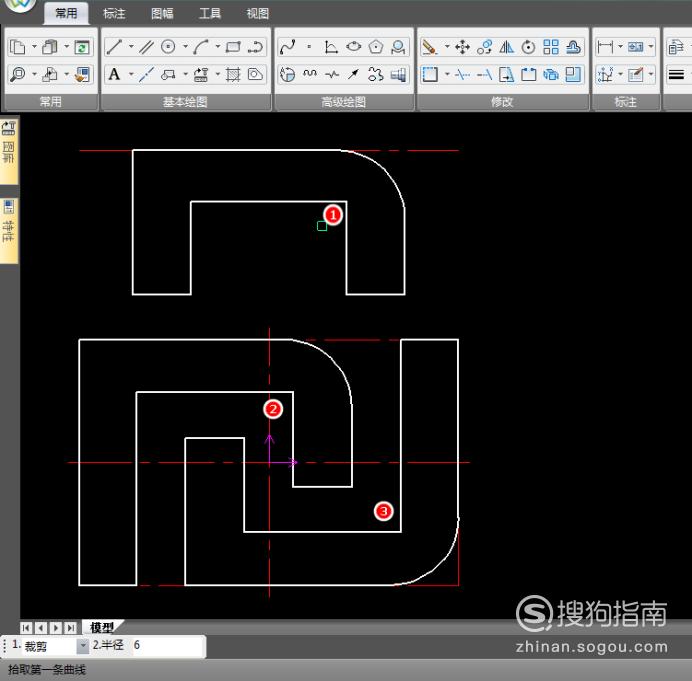

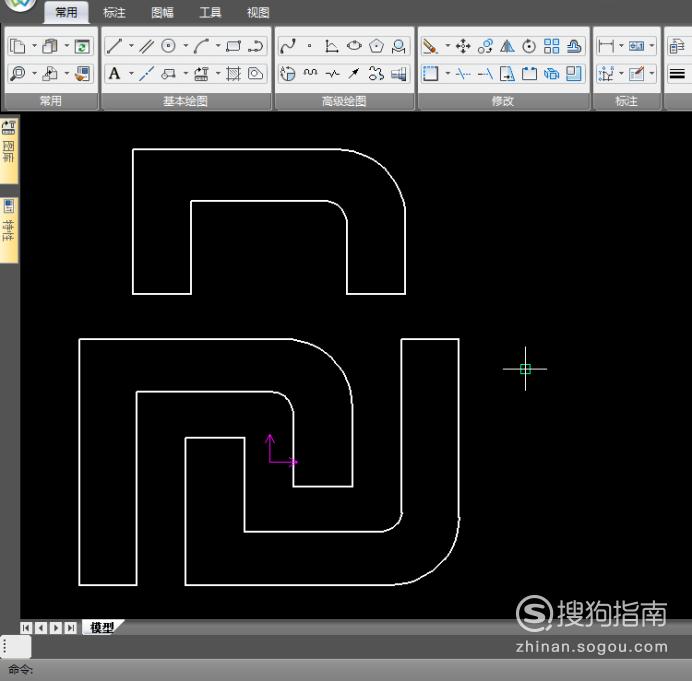

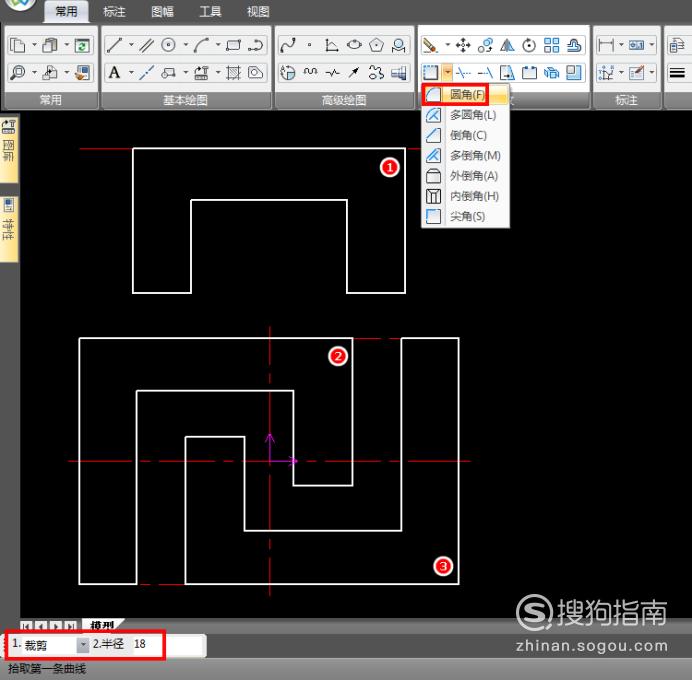

再给其他三个地方，倒半径6的角，然后隐藏中心线层，最终效果如图；

特别提示

尺寸比例了解清楚了，绘制步骤可按照自己的思路来；
