CAD版抖音图标怎么画

抖音火了以后，热度一直未减，就连它的logo都成了一种风尚，各种研究它的设计参数，最多见的就是ps版本的，而下面来介绍一个CAD版的绘制方法；

操作方法

【步骤01】

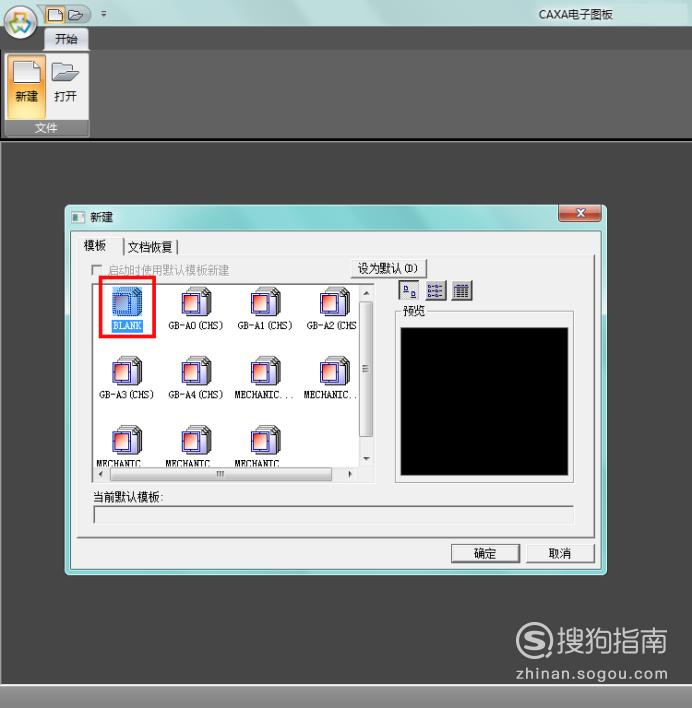

首先打开CAXA软件，新建空白图纸；

【步骤02】

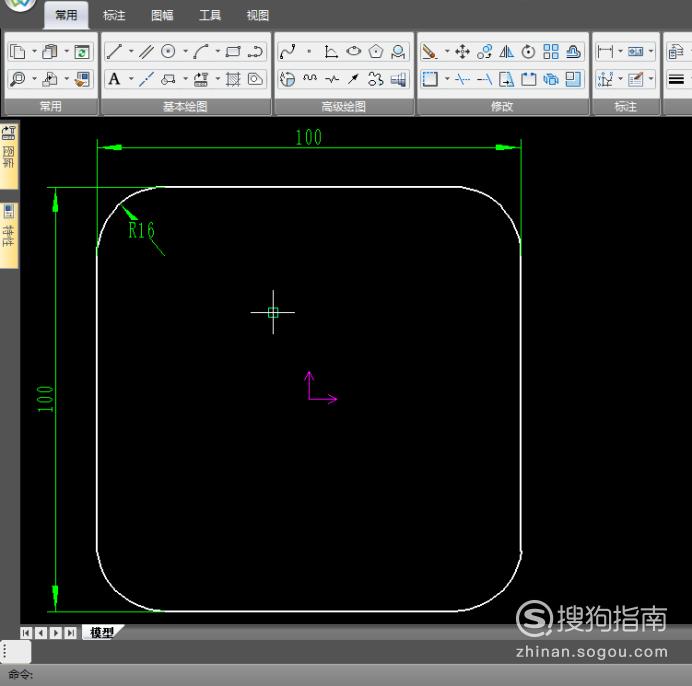

以坐标系原点为中心绘制一个100×100mm的圆角方框，圆角半径为16mm；

【步骤03】

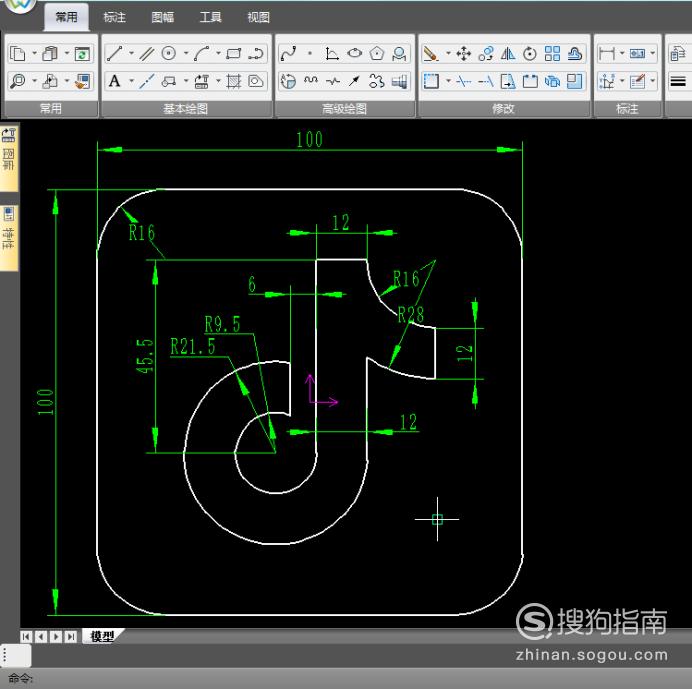

然后绘制抖音logo里的一个音符，具体尺寸如图，尺寸经过验证，与原图比例吻合；

【步骤04】

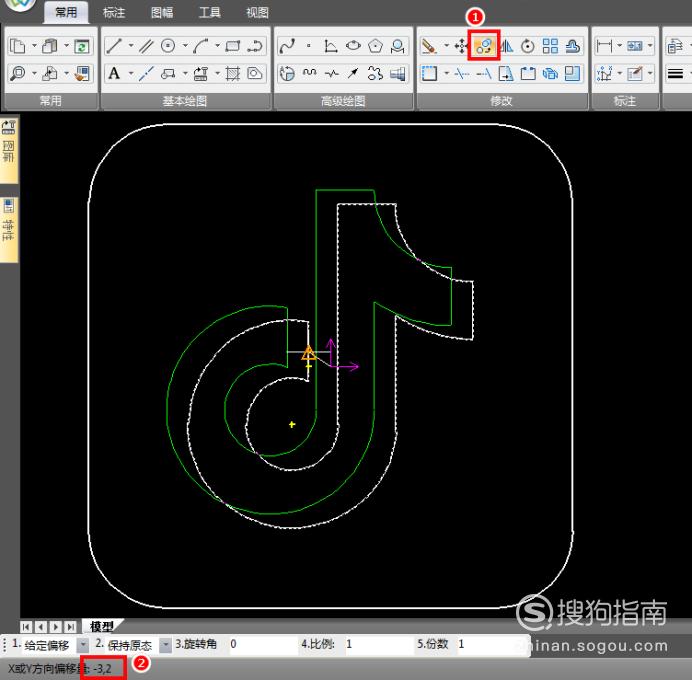

一个音符绘制好以后，向左上方平移复制一个，输入的偏移量为(-3,2)，如图；

【步骤05】

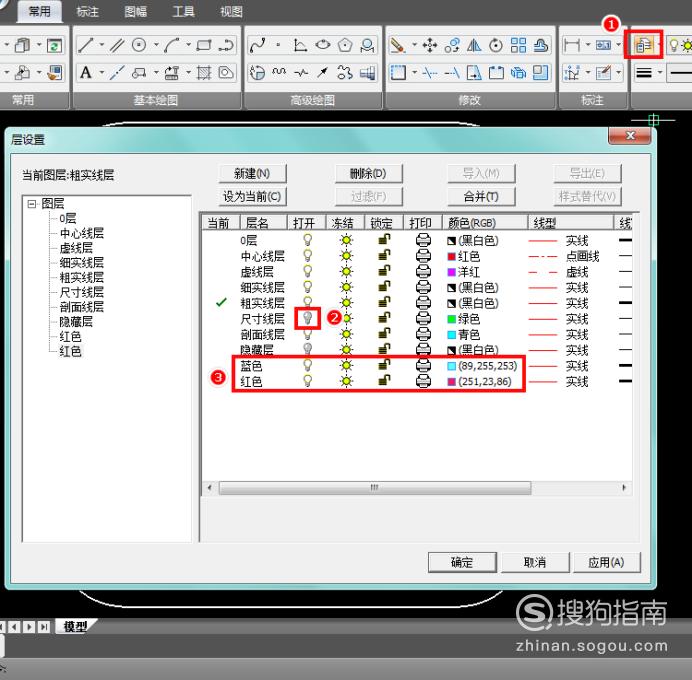

接下来处理图层，先将尺寸线层隐藏，再新建两个图层，蓝色RGB为(89,255,253)，红色RGB为(251,23,86)，然后确认；

【步骤06】

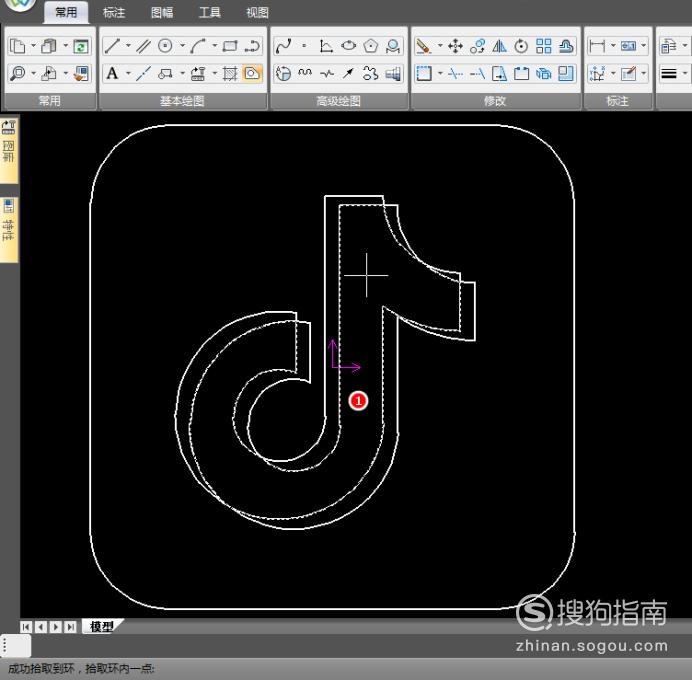

在粗实线层使用填充功能填充中间的区域，为白色；

【步骤07】

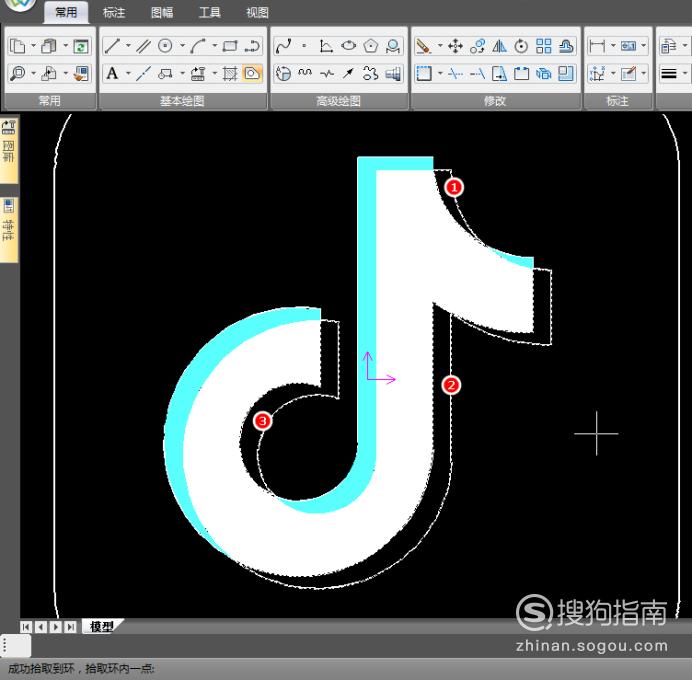

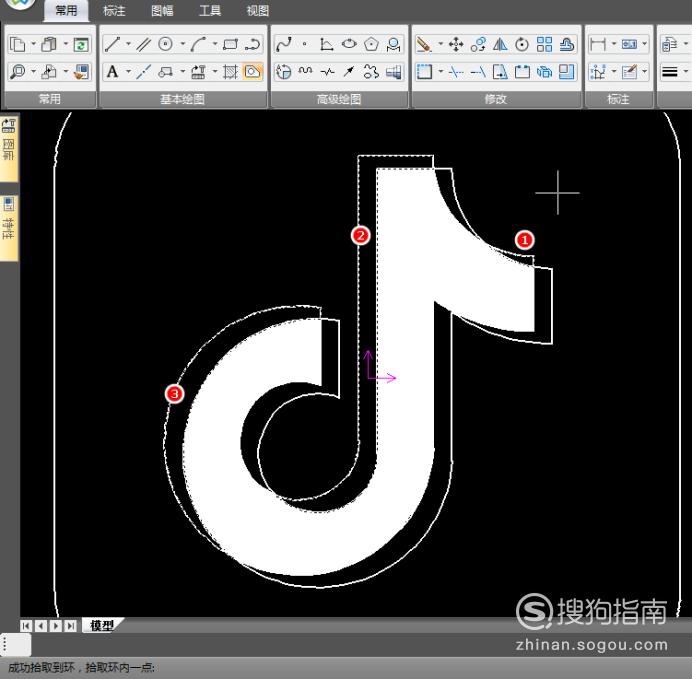

切换到蓝色层，使用填充功能填充图示三个区域，为设定好的蓝色；

【步骤08】

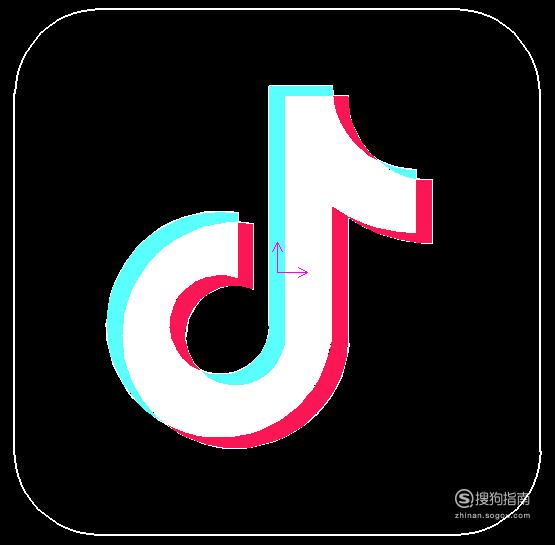

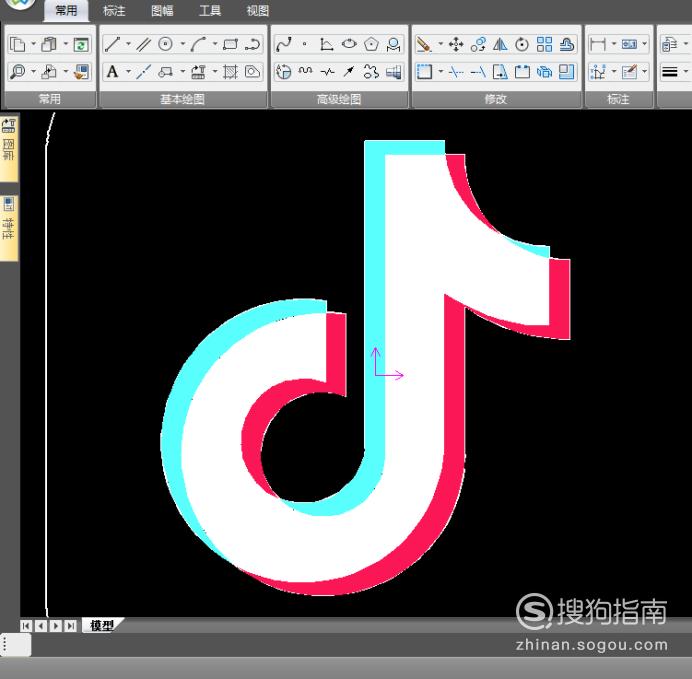

切换到红色层，使用填充功能填充图示三个区域，为设定好的红色，最终效果如图；

特别提示

比例已经确定，尺寸按需调整即可；
