带开关五孔插座的接法

操作方法

【步骤01】

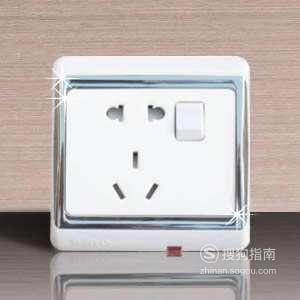

将一开五孔开关正面图解，如下：

【步骤02】

一般开关上都会有标号：L表示火线，N表示零线，三表示地线。
但不同厂家也有可能不同。

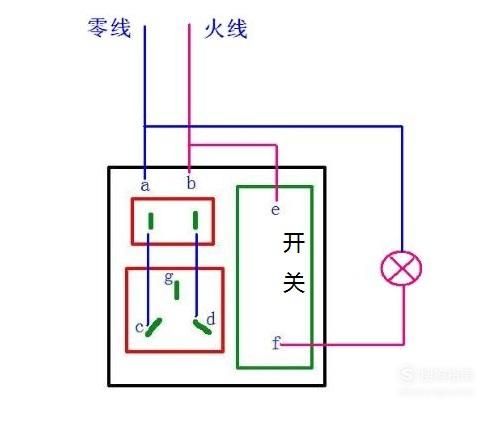

下图分别为单双控的图解。

【步骤03】

接线原则是：
火进开关的将L2与插座的L用导线相连，L1进火线，零线进N，有接地就进接地PE。
如果开关不控制插座，那么就将开关L1与插座的L用导线相连，火线进开关的L1，零线进插座的N，接地进接地。开关L2出火线至灯具。

【步骤04】

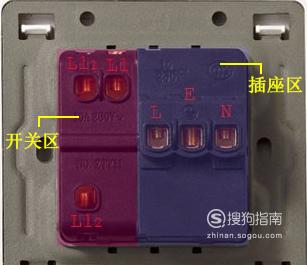

五孔插座的内部已经连好线了，我们只要对应的接入电源就行了。插座的背面有五个接线柱，分别标有 L、N、E，L1、L11、L12。
1）L接火线(一般为红色或黄色)
（2）N接零线(一般蓝色或黑色)
（3）E接地线/安全接地线(软线，一般为双色线或黑色)

【步骤05】

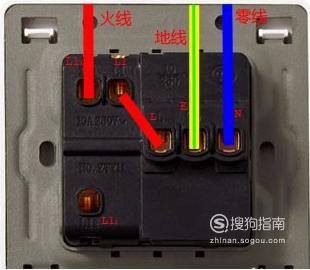

开关控制插座
指开关当插座的电源开关(即开关“关”，插座没有电；开关“开”，插座通电)
接法：
（1）用短红色线连接L与L1(或用与火线同色)，
（2）火线接L11(L12不用)，
（3）零线接N，
（4）地线接E。

【步骤06】

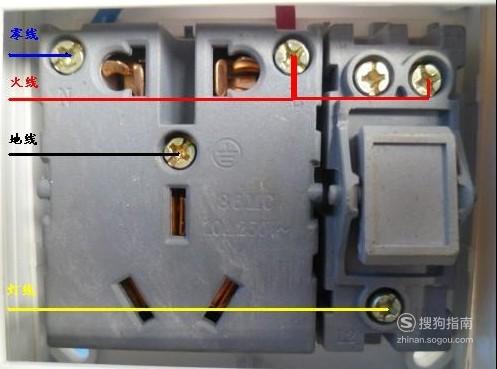

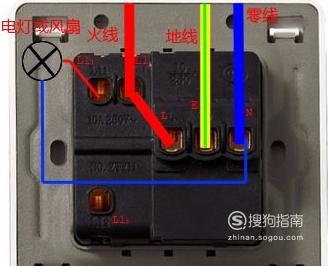

开关控制单控开关
指开关独立，开关单控(即开关控制一设备(电灯、风扇等)，插座一直有电)
接法：
（1）用短红色线连接L与L1(或用与火线同色)，
（2）火线接L1或L，
（3）零线接N，
（4）地线接E，
（5）设备(如电灯)正极接L11(L12不用)，负极接零线(N)。

【步骤07】

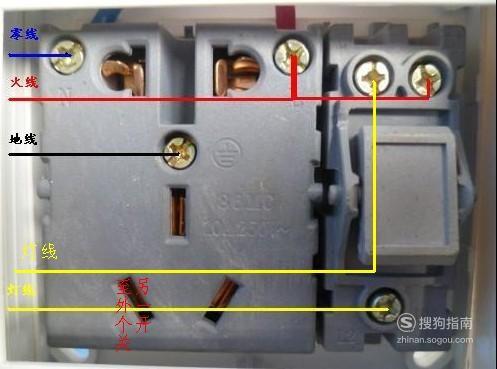

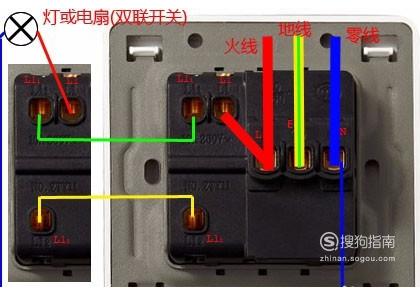

开关控制双控开关
指开关独立，开关作双控(需另外一只单开双控，即两只开关控制一设备(电灯、风扇等)，插座一直有电)
接法：
（1）用短红色线连接L与L1(或用与火线同色)，
（2）火线接L1或L，
（3）零线接N，
（4）地线接E，
（5）两开关的L11接L11、L12接L12，
（6）设备(如电灯)正极接另一开关的L1，负极接零线(N)。
