SQL SERVER如何创建数据库关系图

数据库的关系图可以让表的关系可视化，通过关系图，我们可以直观的分析表和表之间是一对多关系还是多对一关系。下面小编来给大家演示如何在SQLSERVER中创建数据库关系图。

操作方法

【步骤01】

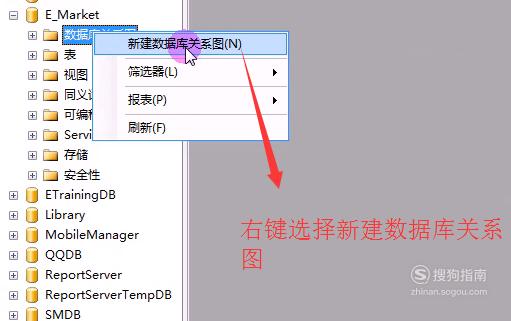

首先打开SQLSERVER的管理工具，找到要操作的数据库，然后展开文件夹，选择数据库关系图，然后右键单击，选择新建数据库关系图，如下图所示

【步骤02】

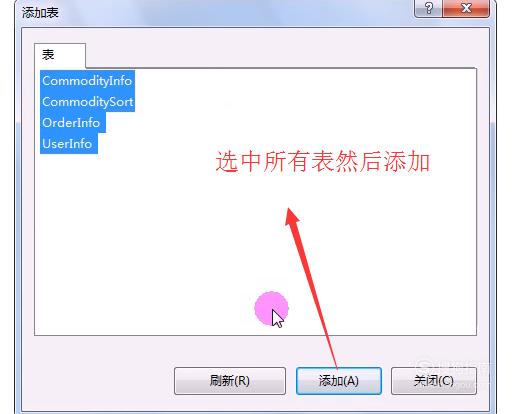

在弹出的添加表界面中，软件会自动列出当前数据库中具有关系的表，我们全选，然后点击添加，如下图所示

【步骤03】

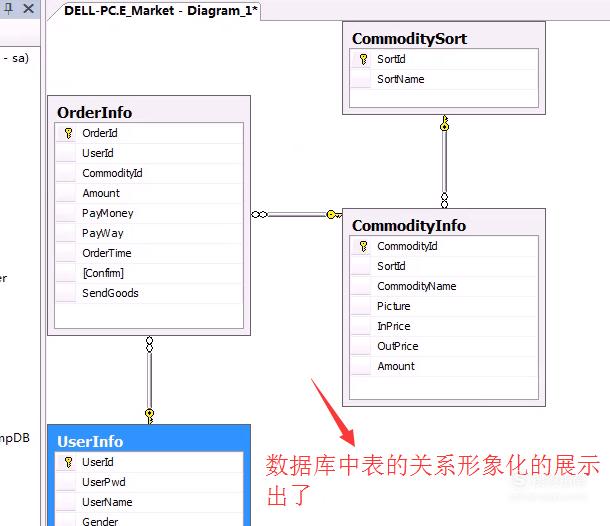

接下来管理工具就会自动为我们创建好关系图，如下图所示，他们之间的关系也自动用线连出来了

【步骤04】

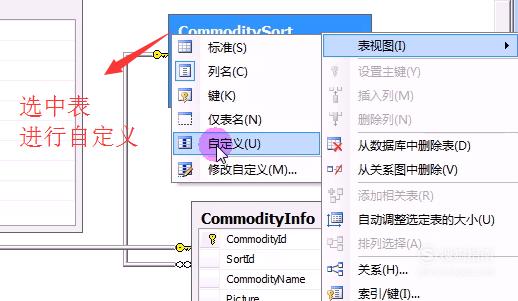

如果你想让关系图中的某个表的字段尽可能多的显示，需要选中表，然后右键单击，按如下图所示操作

【步骤05】

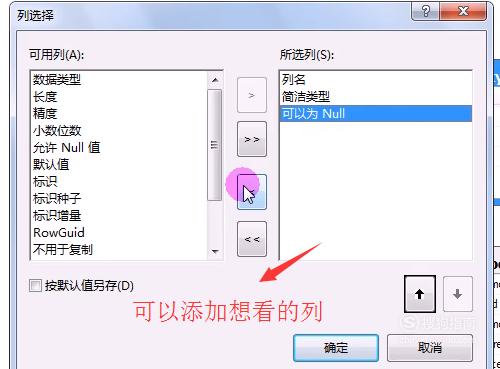

在弹出的列选择界面中，你就可以对表中的列进行替换选择，如下图所示

【步骤06】

选择完了以后，回到关系图，你会发现所操作的表增加了列，如下图所示

【步骤07】

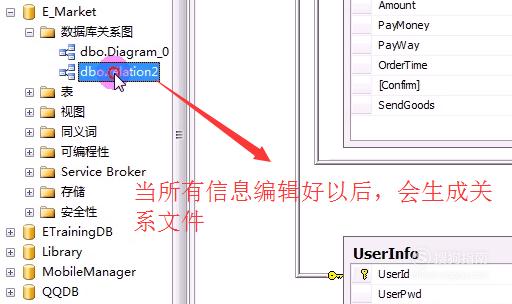

最后操作完以后，展开数据库关系图的文件夹，你会发现两个关系图文件，这是管理工具自动为我们添加的
