CAD 将多条直线合并为一条直线 多段线

在CAD画图中，可能会遇到合并直线的问题，然而样条曲线是不支持的。那么其他的该操作如何设置呢？让我们一起来学习一下。

操作方法

【步骤01】

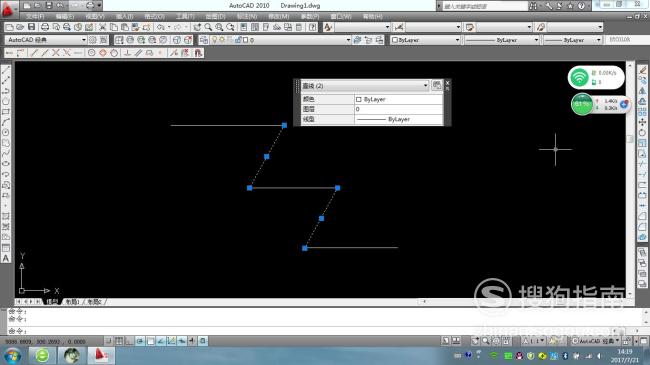

如下图所示，画出几条独立的直线。

【步骤02】

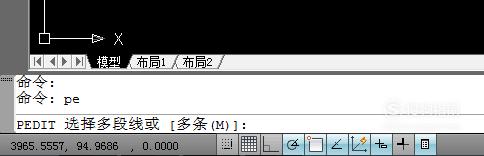

在命令栏中输入“PE”，按下回车键，鼠标变为小方格。此时只可选择一条，看到命令栏的提示，输入"M"，回车。

【步骤03】

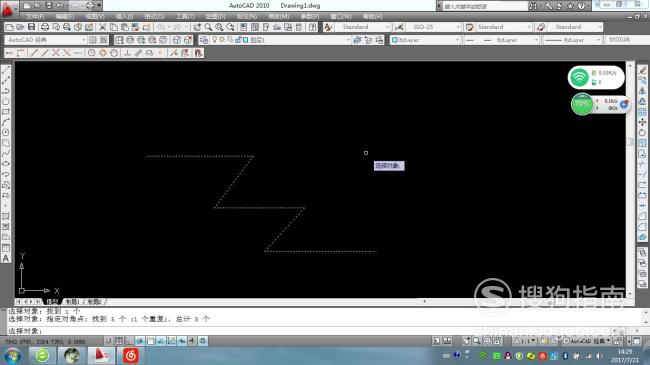

选中想要合并在一起的直线，如图所示，回车。注意看命令行是否将直线转化为多段线，Y代表YES。

【步骤04】

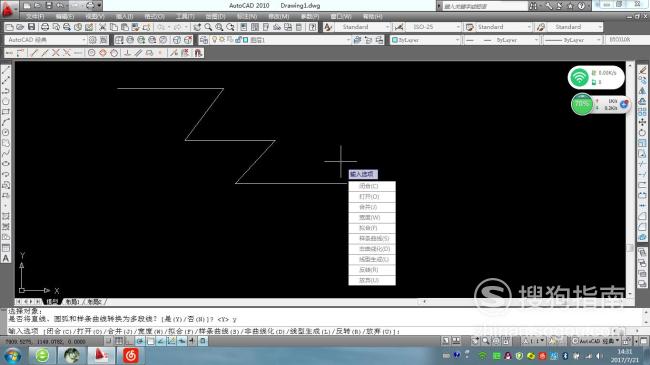

出现下图所示选项框，选择“J”，合并。

【步骤05】

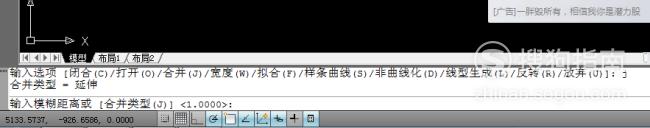

要求输入直线合并时采用的模糊距离，一般情况下为“1”，回车。

【步骤06】

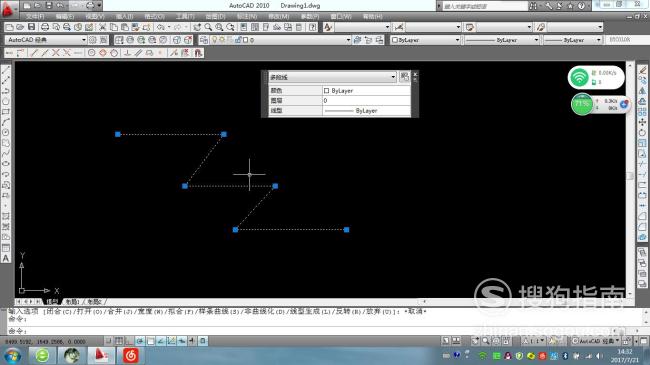

此时几条直线已经合并完成，按“ESC”退出，点击查看是否变成一个整体。

特别提示

回车键和空格键都可以执行命令。<br/>输入命令时不区分大小写。
