Auto CAD 怎样使用阴影填充

CAD的阴影填充是会经常使用的一个功能，可以让绘图变得更得更加清晰，在剖面图中也可以表示出不同地方的结构组成。那么怎样熟练地使用它呢？

方法一

【步骤01】

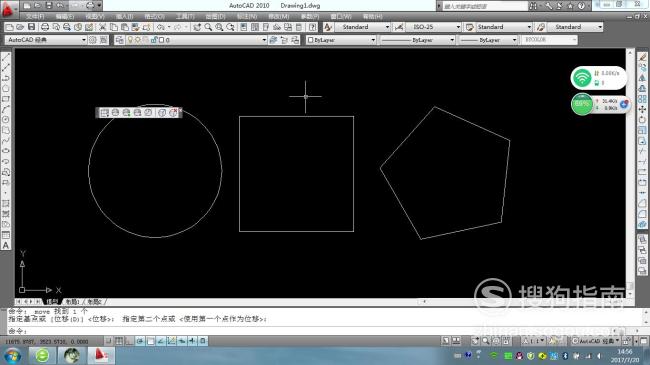

下面我来演示一下填充图案的方法，以下面三个图形为例。

【步骤02】

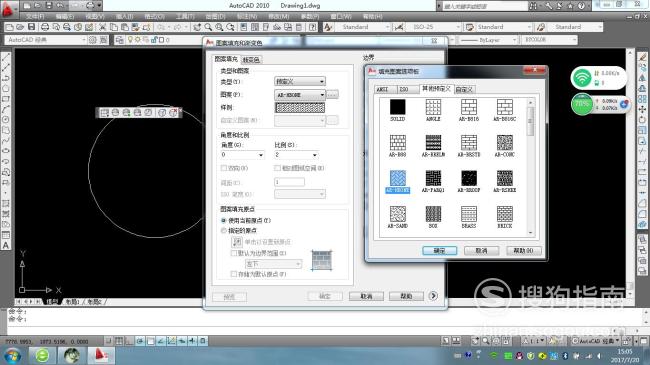

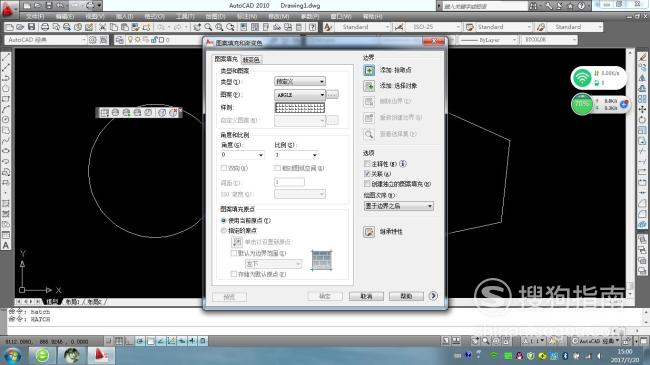

在命令行输入HATCH,弹出一个选项框(图案填充和渐变色)，在这个框中可以选择不同的图案，以及不同比例。选好之后点击确定。

【步骤03】

此时回到之前页面，需要【添加拾取点】，添加完成后按 回车 键，然后点击确定。图案就填充好啦。

【步骤04】

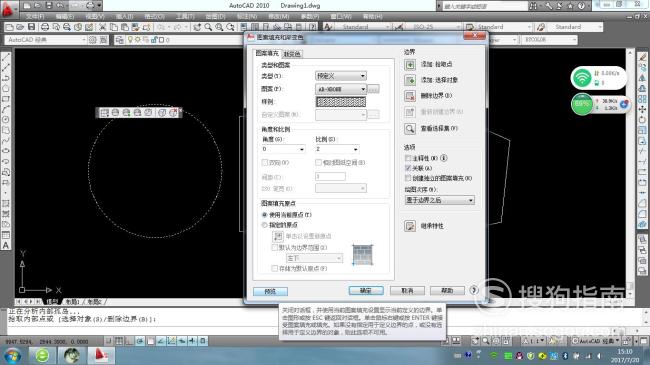

也可先预览哦，添加好拾取点后，点击左下方的【预览】，如果合适按 回车 键就填充好啦。

方法二

【步骤01】

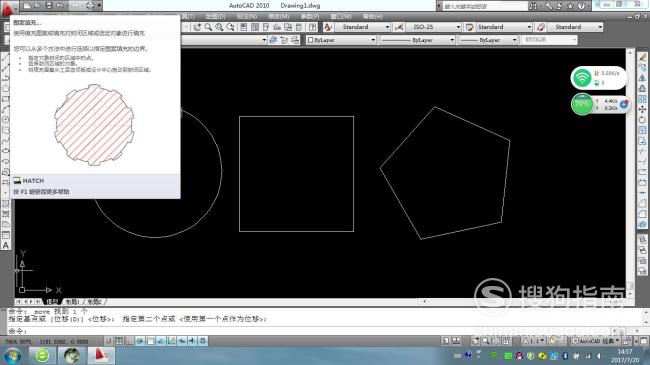

直接点击图上菜单中的填充图标，跳出选项框，步骤同上。

方法三

【步骤01】

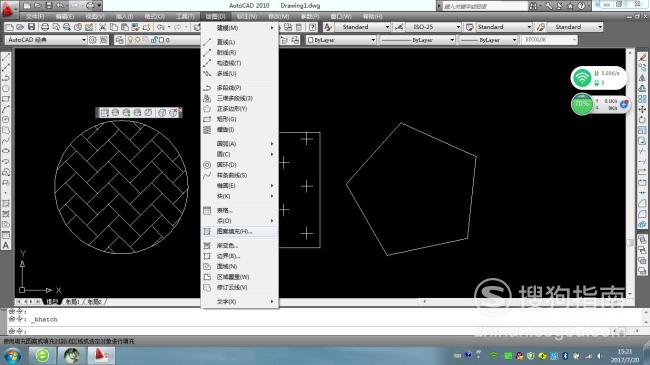

在上方菜单栏中【绘图】下选择【图案填充】。

修改比例

【步骤01】

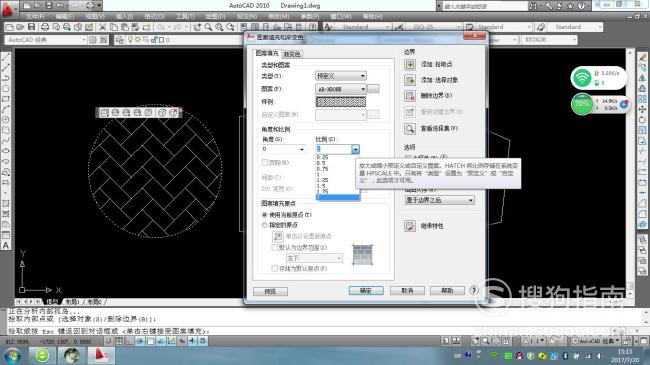

如果在预览时就发现比例不合适，可以按【Esc】键返回选择页面，在重新选择合适的比例，也可自己输入。

【步骤02】

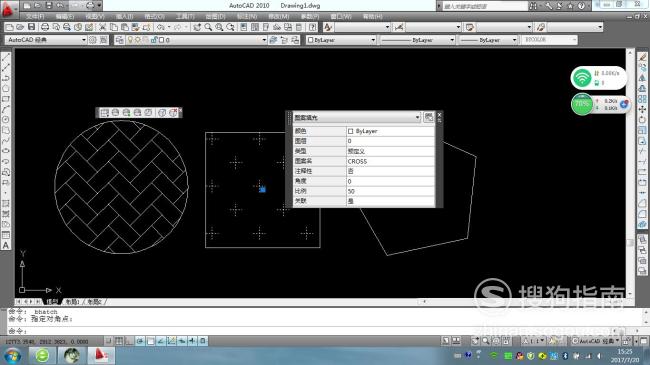

如果已经填充完毕还想修改，可以点击你的填充图案，在弹出来的选项框中修改。

特别提示

不同版本有微小差异，上述方法可参考。
