cad怎么用多线绘制墙体

在cad绘制建筑施工图的时候我们可以用多线来绘制墙体，下面来看怎么用多线来绘制墙体。

操作方法

【步骤01】

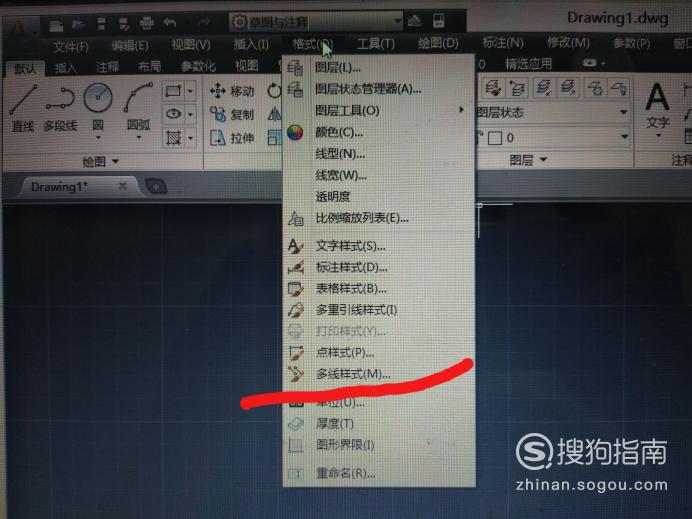

选择菜单栏里面的“格式”，再选择“多线样式”。

【步骤02】

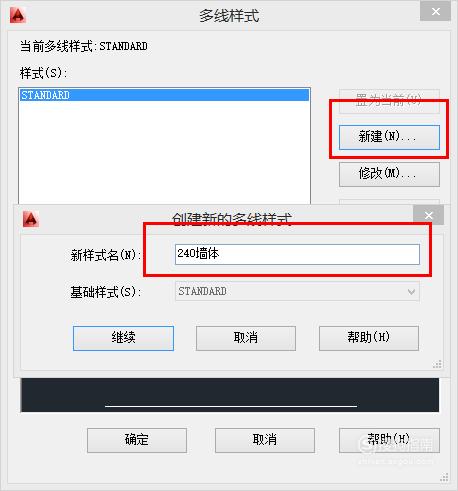

弹出多线样式编辑界面，点击新建，输入“240墙体”作为新样式名。

【步骤03】

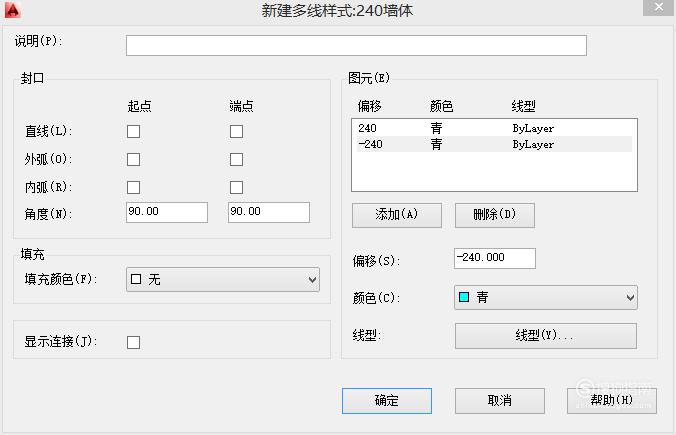

修改图元参数。24墙一般如下图所示修改偏移、颜色、线。修改完毕后点击确定。

【步骤04】

点击确定后我们可以看到墙的预览，如图所示：点击“置为当前”

【步骤05】

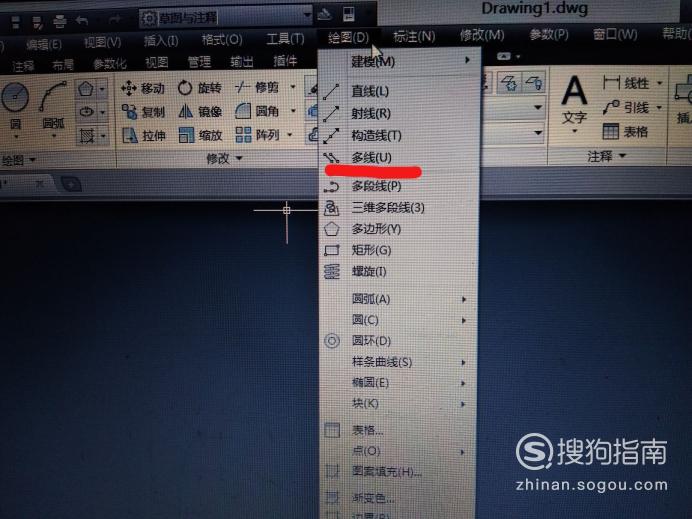

选择菜单栏里面的“绘图”，再选择“多线”。

【步骤06】

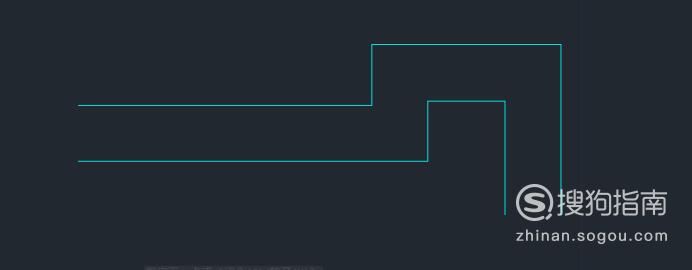

鼠标拖拽，完成墙体绘制。如图：
