cad 怎么绘制平面窗户平面窗户怎么画

使用cad画平面图时，画的图都代表某种物体及其特殊意义，因此尽量用比较形象的图表示房屋的家居设备设施，例如窗户、门、柜体等。

操作方法

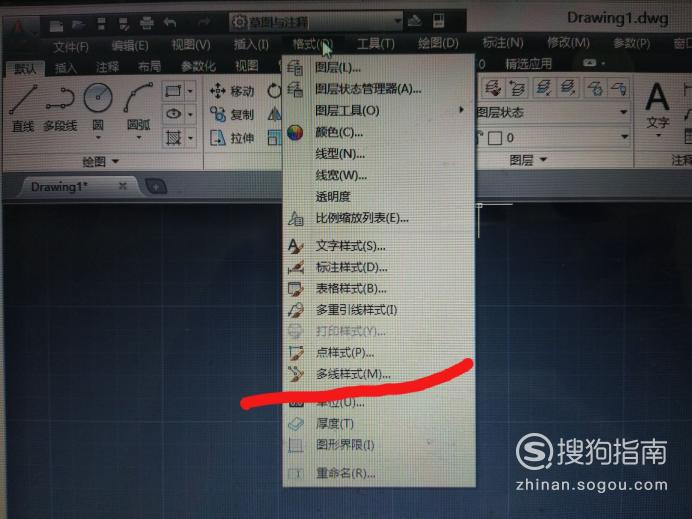

【步骤01】

选择菜单栏里面的“格式”，再选择“多线样式”。

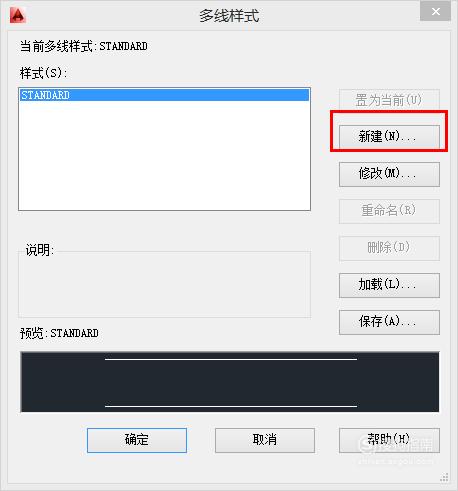

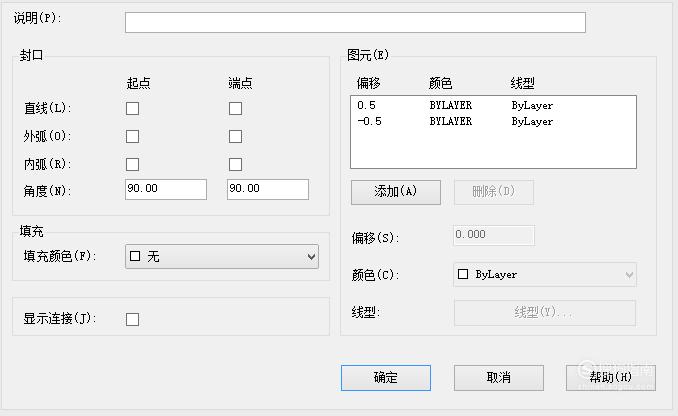

【步骤02】

弹出多线样式编辑界面，点击新建。

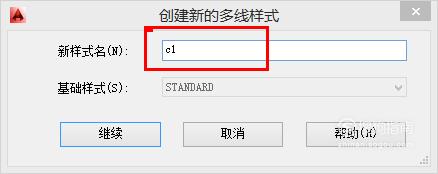

【步骤03】

输入新样式名“C1”，点击确定。

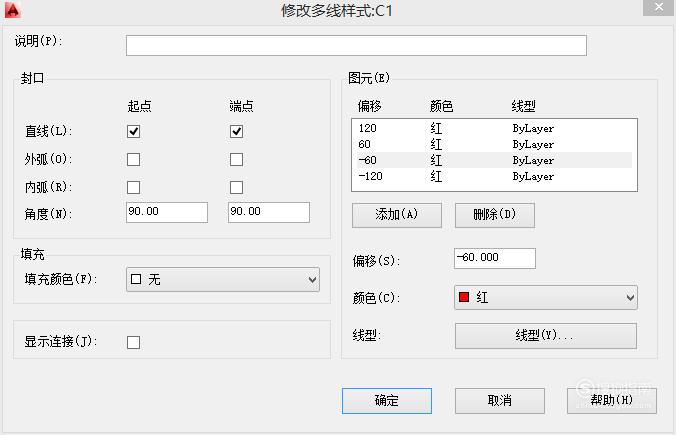

【步骤04】

修改图元参数。24墙一般如下图所示修改偏移、颜色、线。修改完毕后点击确定。

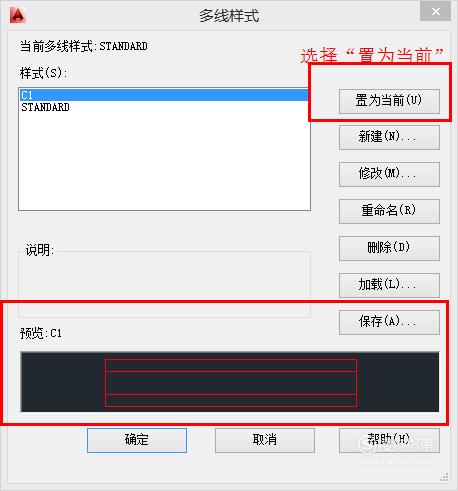

【步骤05】

点击确定后我们可以看到窗户的预览，如图所示：点击“”
