RS232串口线接口及接法

相信对电子行业感兴趣的朋友们都对RS232十分熟悉吧，那么，大家是否熟悉RS232串口各引脚的作用和它们之间的接线方法呢？

操作方法

【步骤01】

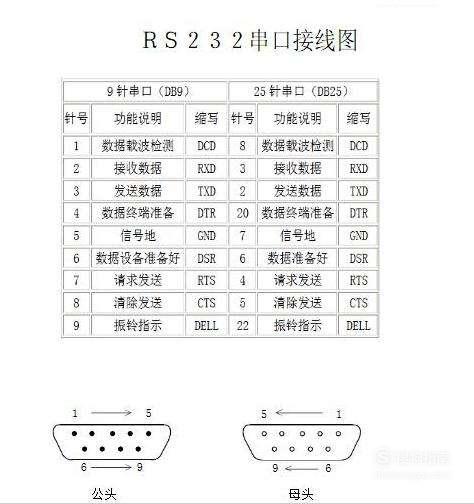

一般生活中出现的RS232串口一般有9脚型和25脚型两种，它们各针脚的作用如下图所示：

【步骤02】

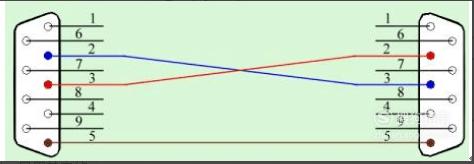

当串口接线为9脚接9脚，或25脚接25脚时，则把2脚和3脚交叉相接，其它的各脚对应相接

【步骤03】

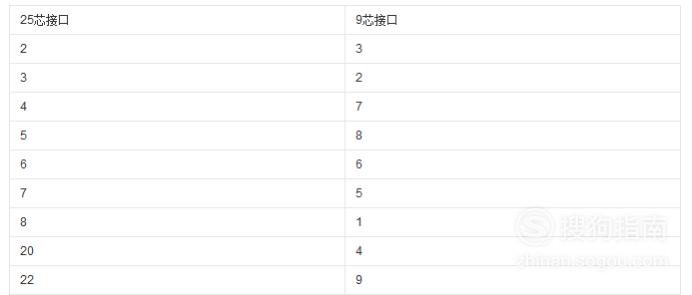

当串口接线为9脚接25脚，或25脚接9脚时，则接线对于规律对应如图

【步骤04】

掌握了这些规则，相信最简单的焊接接线就没问题了吧~

特别提示

是不是就懂了呢？
