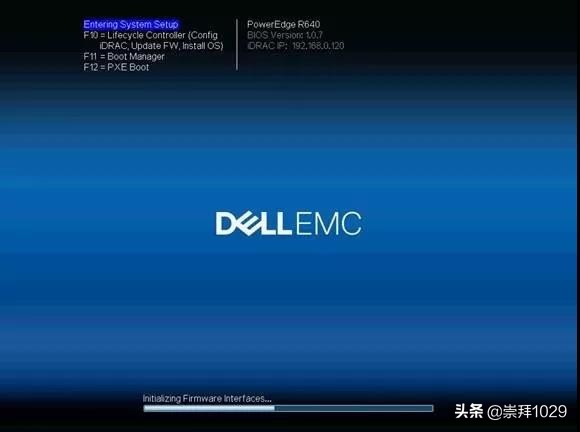

1.开机按F2进入System Setup管理界面；

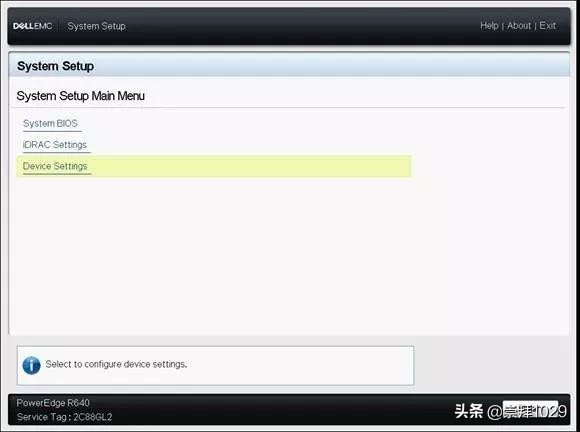

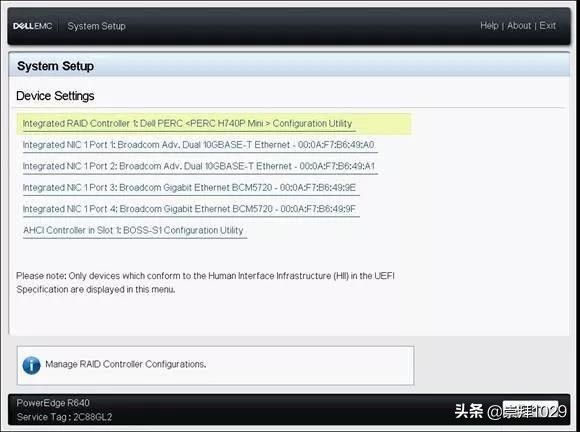

选择Device Settings；

选择Integrated RAID controller 1:DELL PERC<RAID卡型号> Configuration Utility；

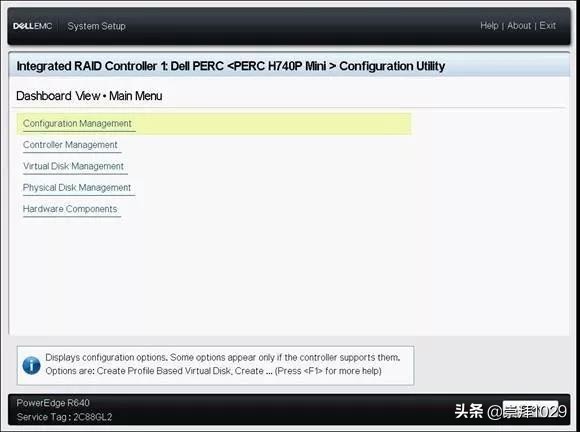

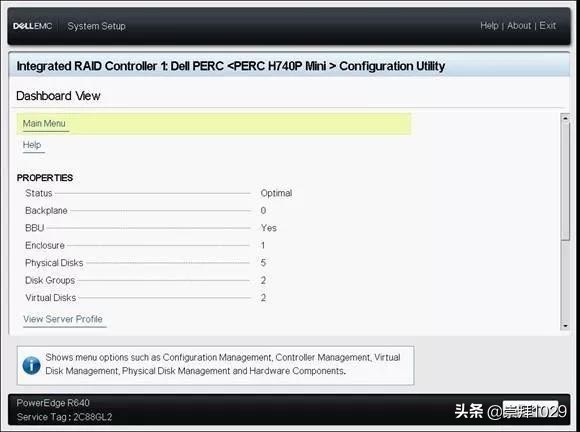

选择Main Menu；

选择Configuration Management；

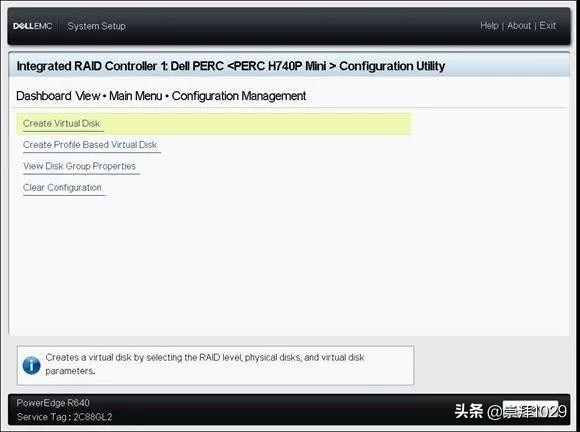

选择Create Virtual Disk；

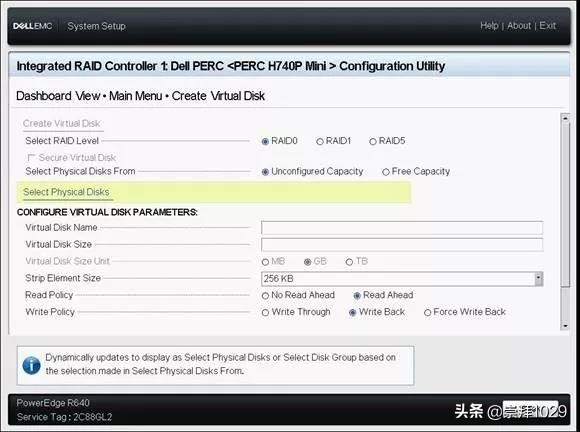

通过Select RAID level先选择需要创建的RAID级别后，点击Select Physical Disks进入选择物理磁盘；

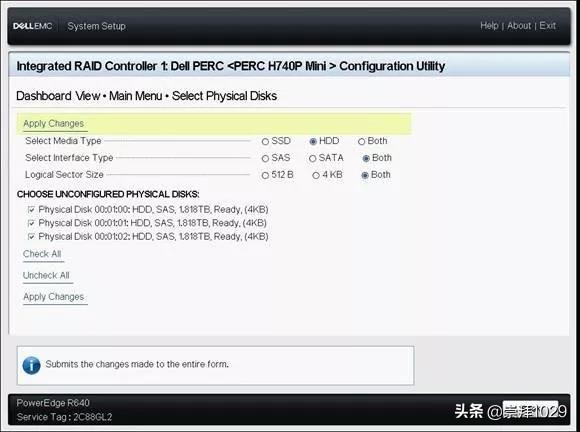

Unconfigured Capacity（默认）: 指使用未配置的磁盘空间创建虚拟磁盘Free Capacity:指使用已有磁盘组的剩余空间创建虚拟磁盘8.根据实际情况选择硬盘的类型和接口并勾选需要配置阵列的物理硬盘后，点击Apply Changes；

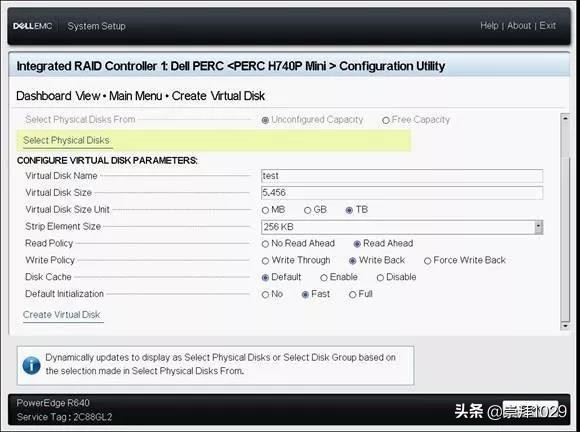

9.在Configure Virtual Disk Parameters下填写VD的名称、大小、条带大小、读写策略、初始化（默认是no）等，设定完成后点击Create virtual Disk；（如果没有特殊要求，仅填写VD名称及大小，其他默认）

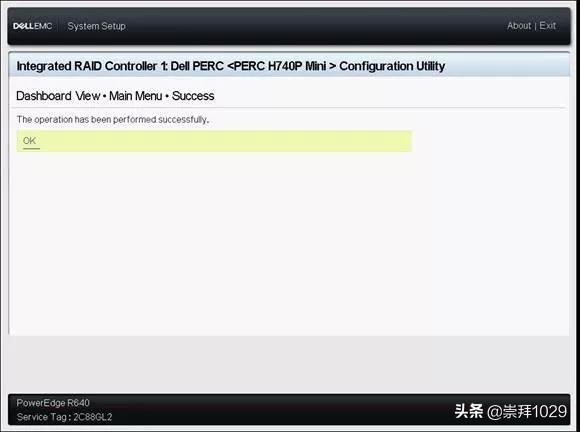

10.点击OK即可完成RAID创建。
