电动车电池连接图

电动车顾明思议就是将电能转化成动能的车子，那么对于市场上目前常见的两轮电动车是如何动起来的呢？也就是说电动车的电池是如何连接的呢？接下来我们一起来看看！

操作方法

【步骤01】

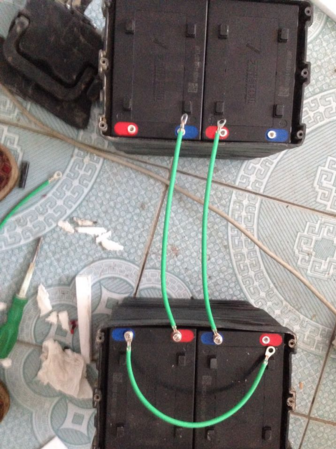

这是我们电池连接的实物图，大家可以看一看。

【步骤02】

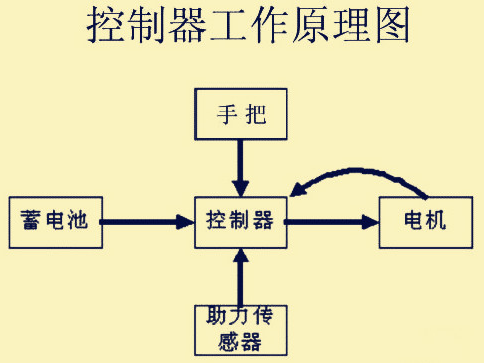

这是一幅电动车运转的基本原理图：蓄电池提供电源给控制器，控制器通过手把、助力传感器及电机自身的反馈信号输出电流给电机使用，电机就按照需求运转了。

【步骤03】

下图是将控制器的基本功能进行细化：紫红色部分为动力输入及输出流程，从上到下电池给控制器MCU提供电源，经过转化后输出给电机运转；左侧为控制器器的操作系统：刹车断电、转把调速、三档行驶、定速巡航、加速超车、助力起步；右侧为仪表显示系统：电量指示、车速显示、三档速状态、巡航指示、加速状态显示、助力提醒。

【步骤04】

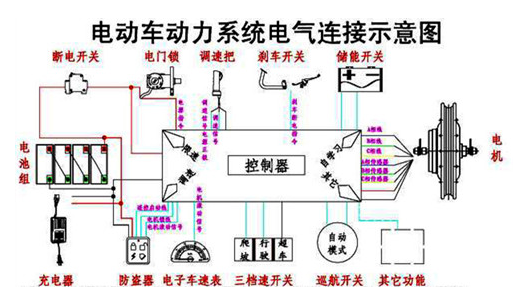

此图是电动车动力系统原理的实物体现，中间的控制器对接四方的其它元器件，是对图2更直观地补充说明，内容更具体完整：左侧为电源提供单元，包括下面的充电器（为电池充电）、中间的电池（存放电量的容器）和上面的空气开关（切断或者接通电源的保护措施）；右侧是电机动力的简图，电机是和后轮组合的，3条较粗的动力相线，5条反馈电机相位的霍耳连接线；上方从左到右分别是：电门锁防飞车控制、调速转把控制、刹车断电控制（脚刹或手刹）、储能开关控制（较低欠压点）；下方从左到右依次是：防盗报警器、仪表指示、三档速开关、自带辅助功能等配置。
