机械制图中 cad轴类零件画法

CAD不仅在建筑设计方面的应用是非常多的，而且在机械类的制图方面也是非常多的，下面我们就来看看使用CAD如何画轴类零件的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

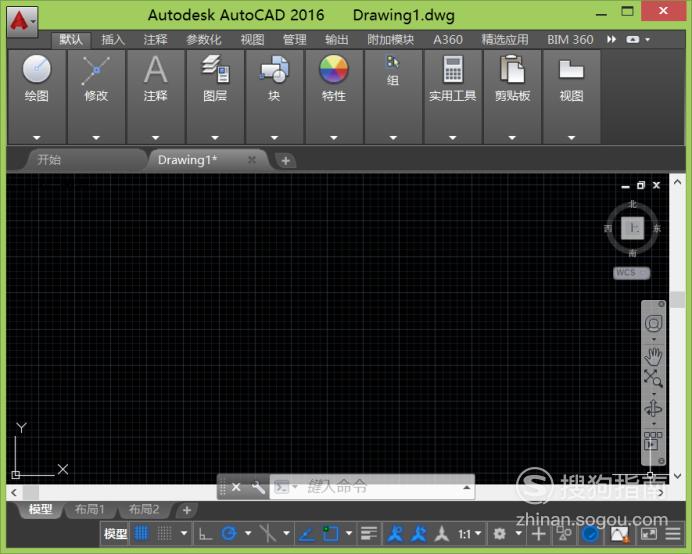

在桌面上找到CAD的快捷图标，双击该快捷图标打开CAD的这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在该界面内找到直线命令，如图所示：

【步骤03】

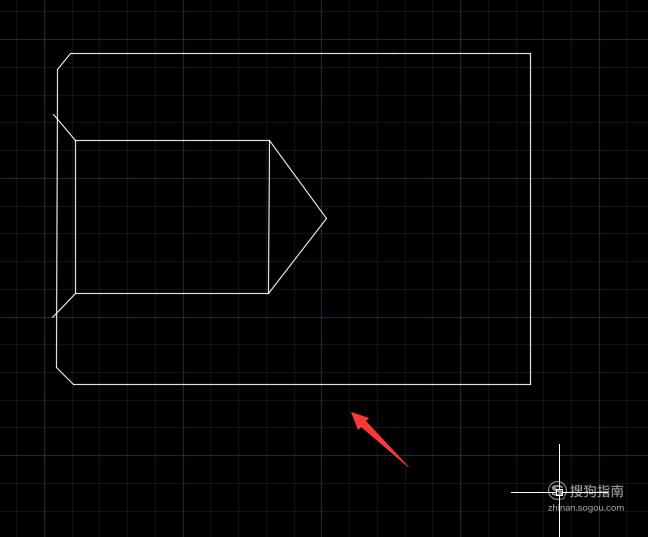

使用直线命令先绘制出轴的基础件，如图所示：

【步骤04】

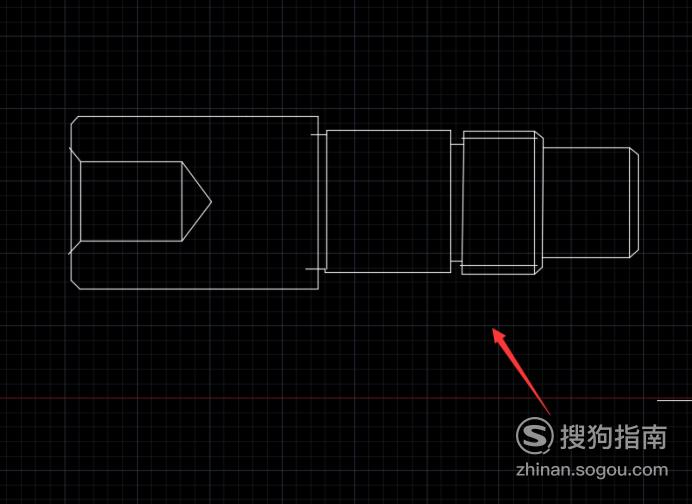

在使用直线命令绘制出轴件的其他部位，如图所示：

【步骤05】

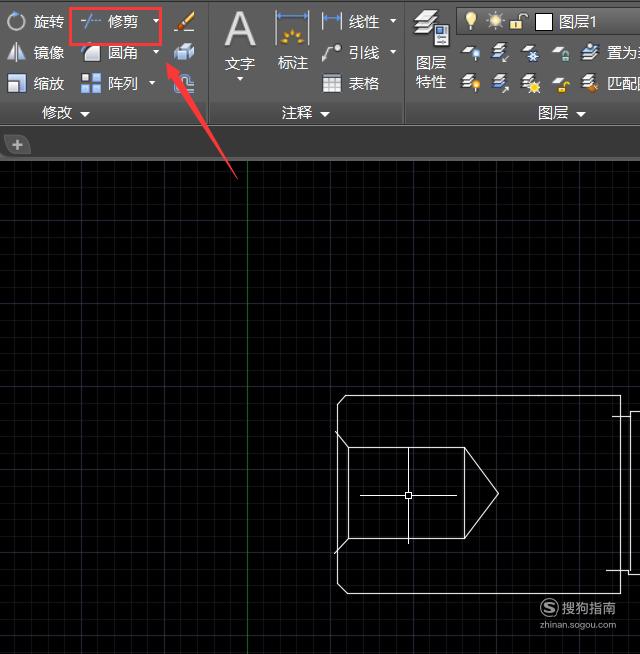

再在工具箱内找到修剪命令，如图所示：

【步骤06】

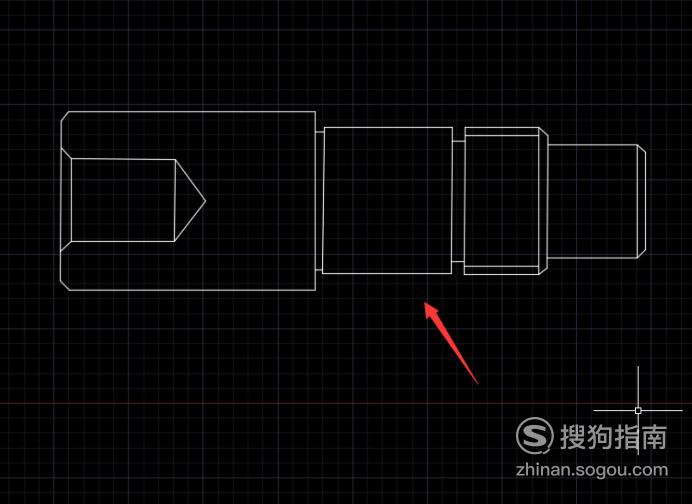

使用修剪命令将轴上多余的线剪掉，如图所示：

【步骤07】

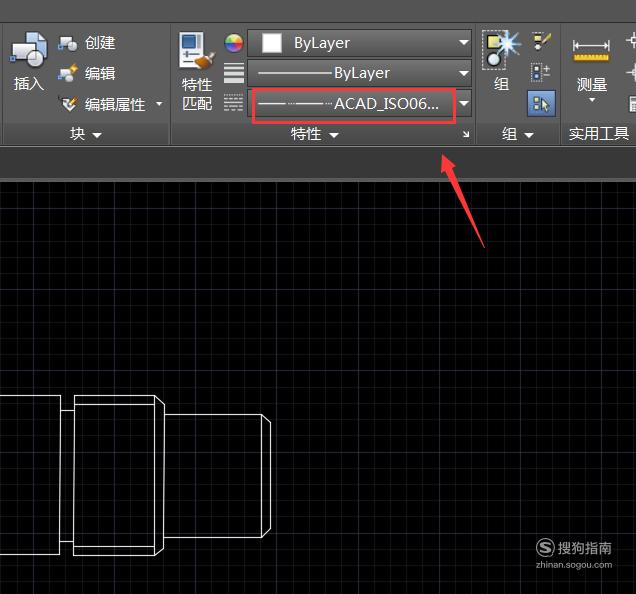

再在线型里选择点画线，如图所示：

【步骤08】

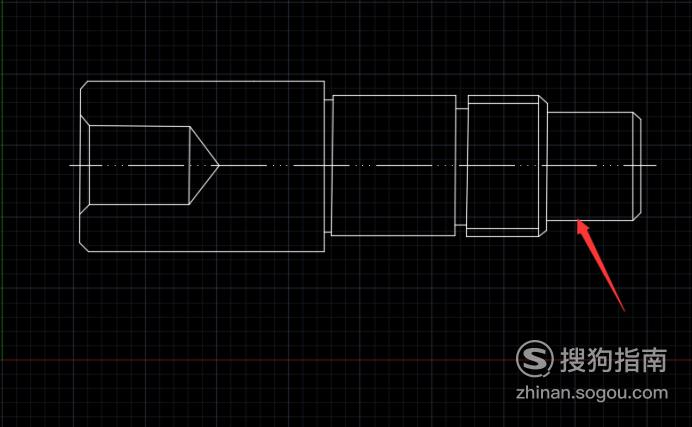

使用该点划线画出轴的中心线，如图所示：

【步骤09】

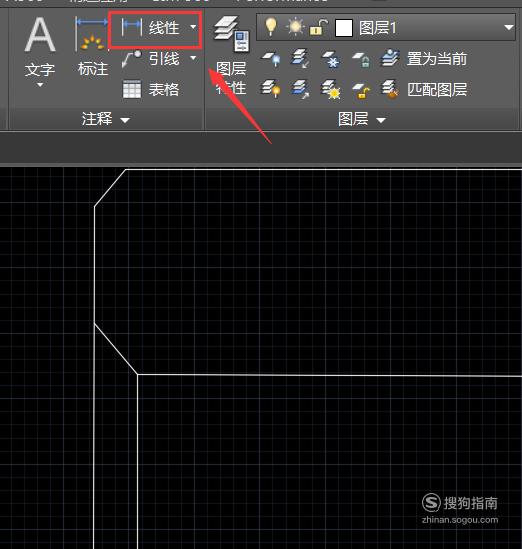

再找到线性标注选项，如图所示：

【步骤10】

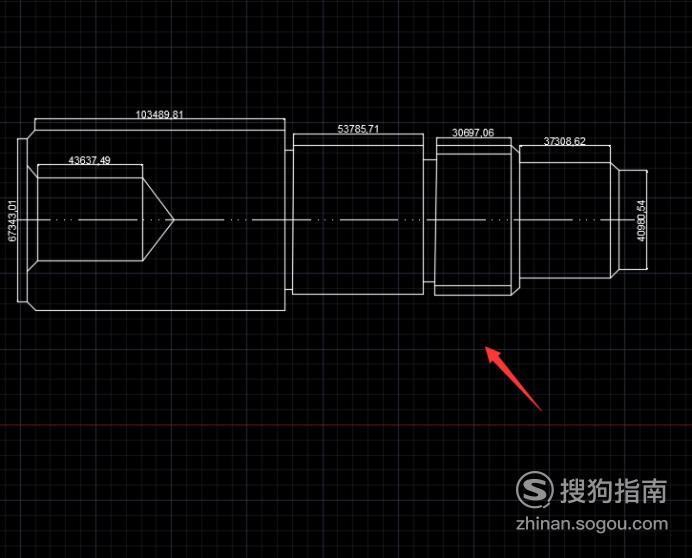

使用线性标注为我们的轴件标注出尺寸，如图所示：

【步骤11】

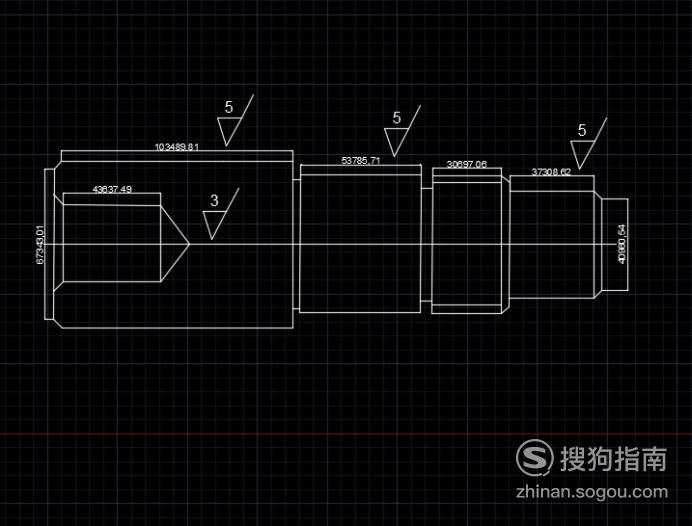

再在轴件山标注出粗糙度，这样我们的轴零件就绘制好了，如图所示：
