在使用CAD对绘制的图形进行标注时，我们常常需要对弧长进行标注，下面小编就带领大家来看看在CAD里是如何标注弧长的吧。

工具/材料

使用软件：CAD

弧长标注方法一、

【步骤01】

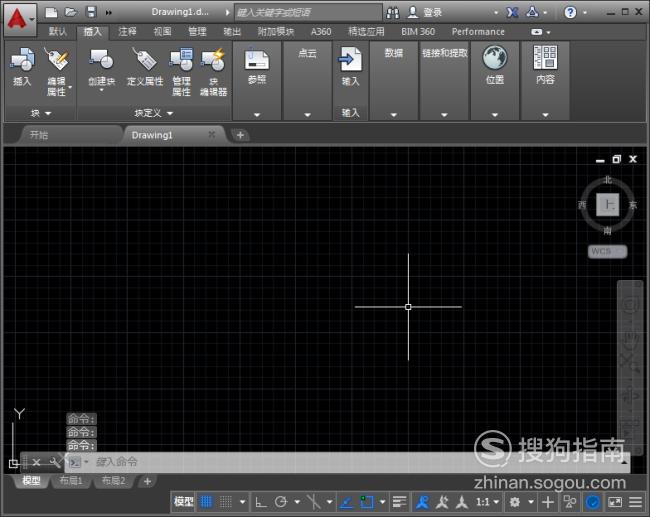

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

在该界面内按下快捷键Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：

【步骤03】

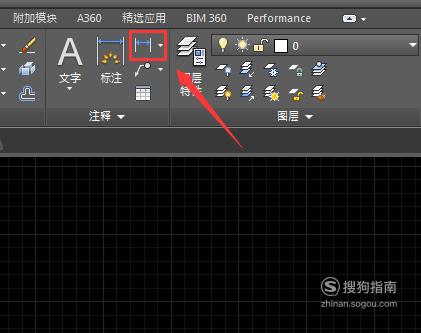

在菜单里找到线性标注选项，如图所示：

【步骤04】

点击线性标注选项，在其下拉列表里找到弧长选项，如图所示：

【步骤05】

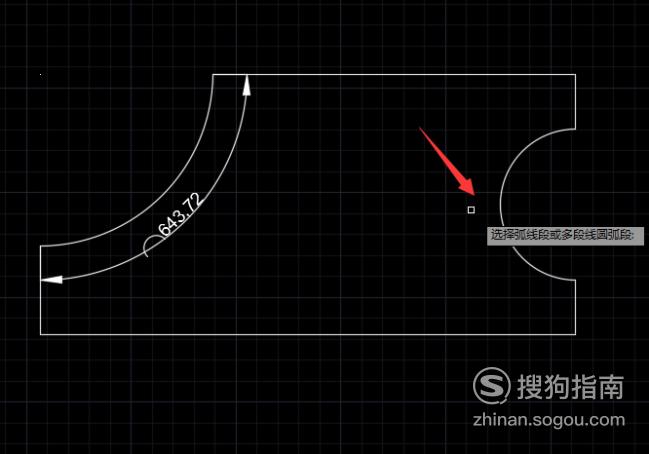

点击弧长选项，提示我们选择对象，如图所示：

【步骤06】

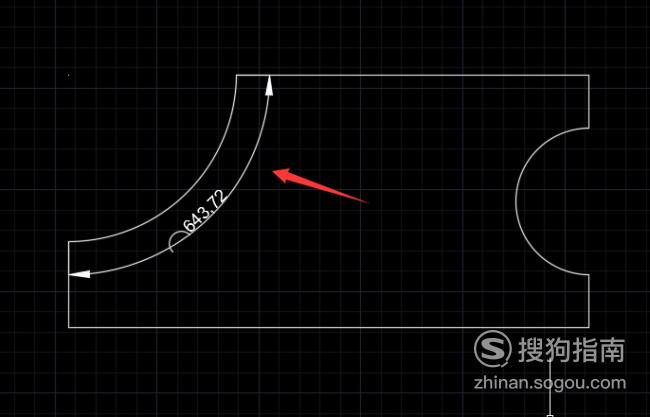

选择需要标注的弧长并拖动鼠标左键，这样我们就对弧长进行了标注，如图所示：

弧长标注方法二、

【步骤01】

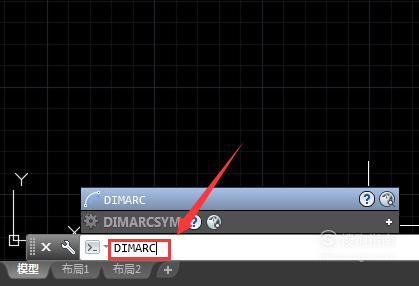

打开我们需要的图形文件后，在命令输入行内输入dimarc命令，如图所示：

【步骤02】

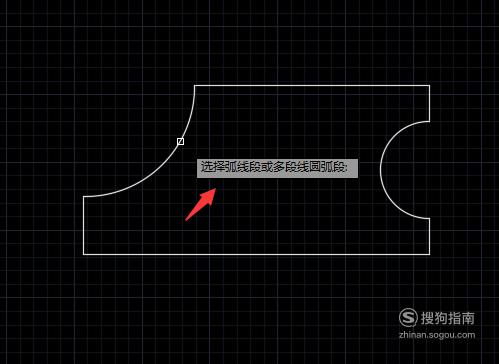

输入dimarc命令后，按下回车键，提示我们选择需要标注的弧段线，如图所示：

【步骤03】

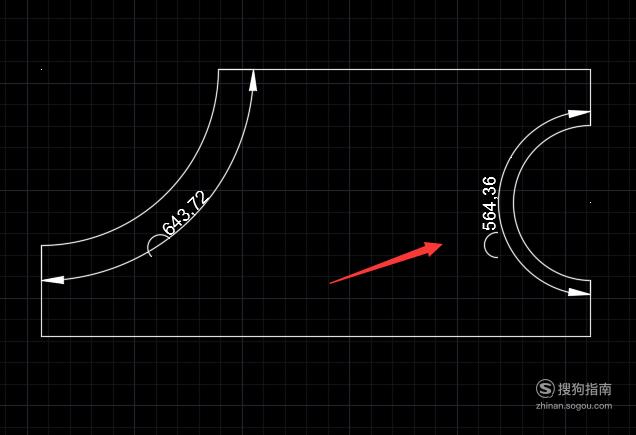

选择弧段线后，拖动鼠标左键就将该段弧线标注好了，如图所示：
