UG如何创建局部剖视图

UG是一款常用的三维建模软件，尤其在模具一行用的比较多，使用UG会经常用到里面的各种指令，其中局部剖视图要如何创建呢？

操作方法

【步骤01】

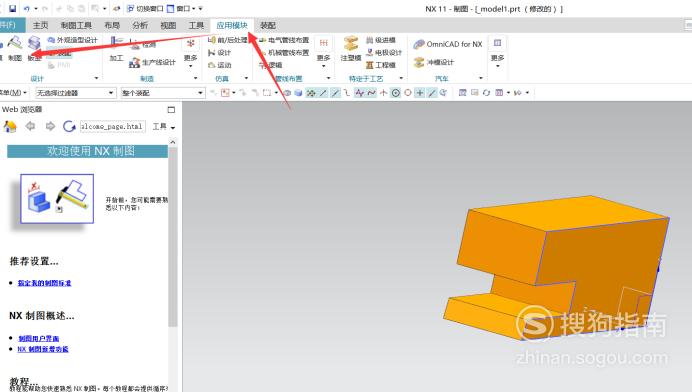

建好三维模型之后，选择应用下的图纸命令新建图纸。

【步骤02】

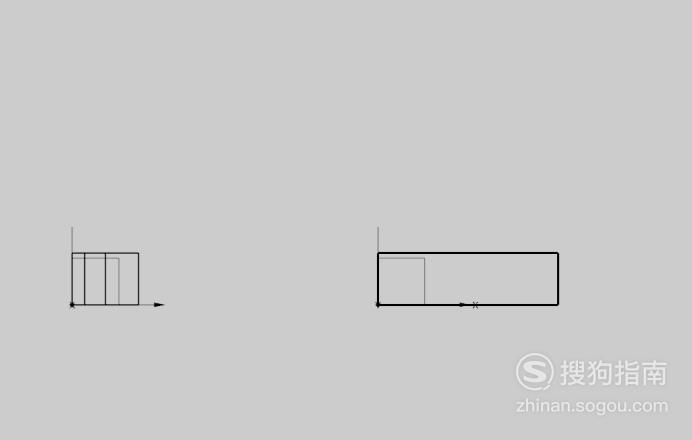

然后创建几个视图，选择其中一个视图。

【步骤03】

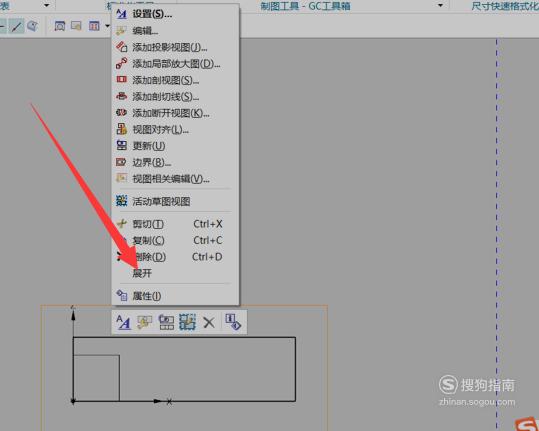

右击选择展开命令。

【步骤04】

然后调出样条曲线命令，并且设置为封闭。

【步骤05】

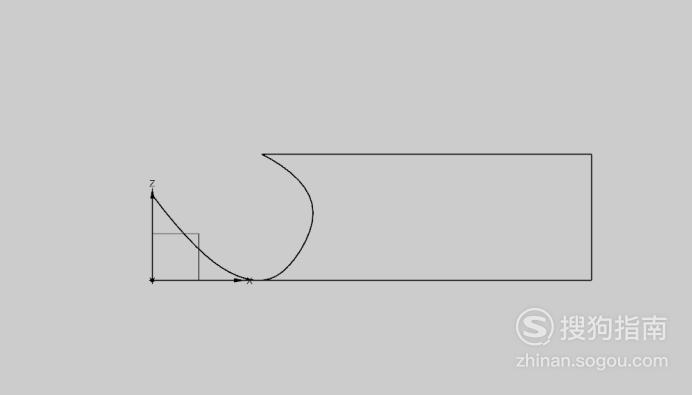

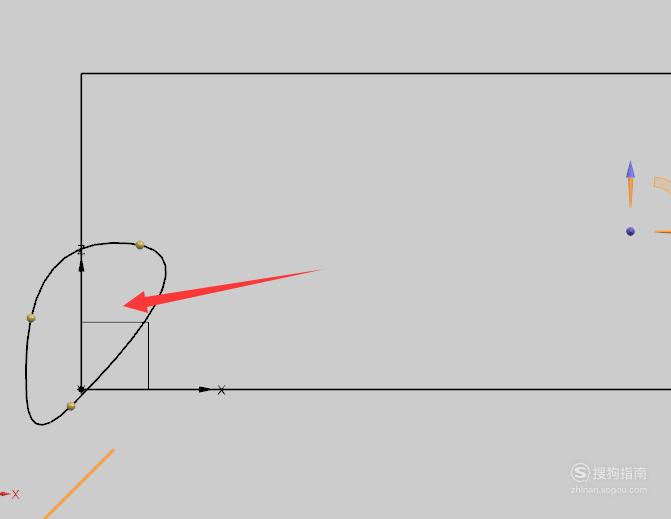

之后在图上要画局部剖视图的地方画上曲线，画好之后退出展开模式。

【步骤06】

然后在视图命令里找到局部剖视图的命令。

【步骤07】

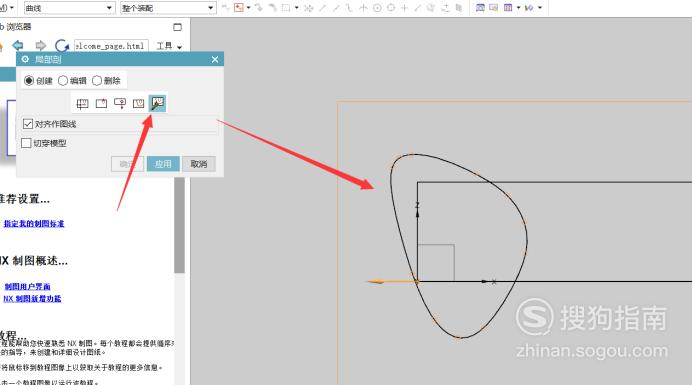

将之前画的曲线选择为剖视图的曲线，点击确定即可生成剖视图。
