SolidWorks如何画弹簧

Solidworks是一个常用的三维制图软件，可以用来绘制各种各样的零件，今天跟大家讲讲怎样画弹簧。

操作方法

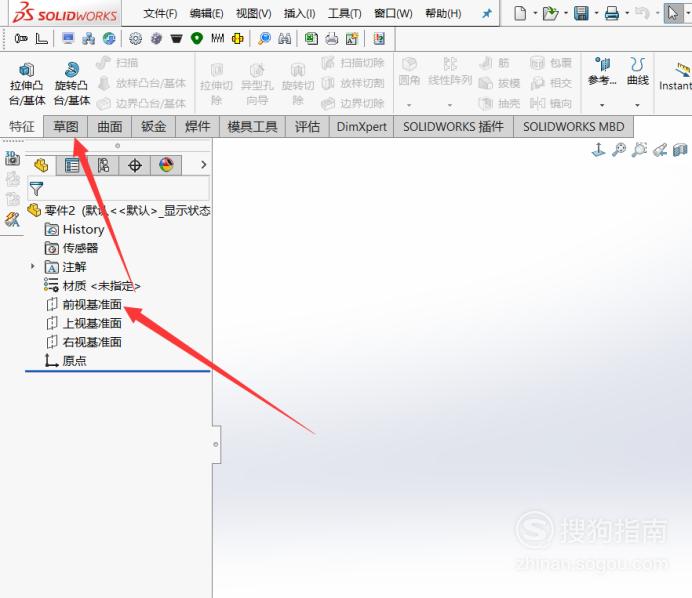

【步骤01】

打开软件之后，选择前视基准面新建一个草图。

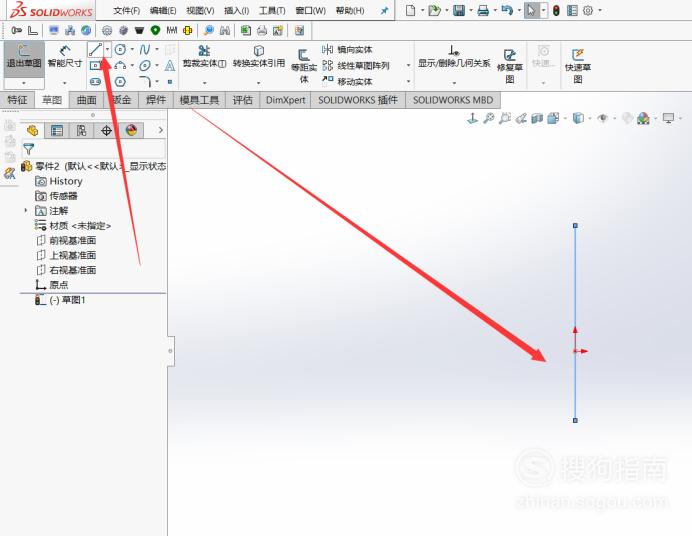

【步骤02】

然后选择直线命令画一条直线。

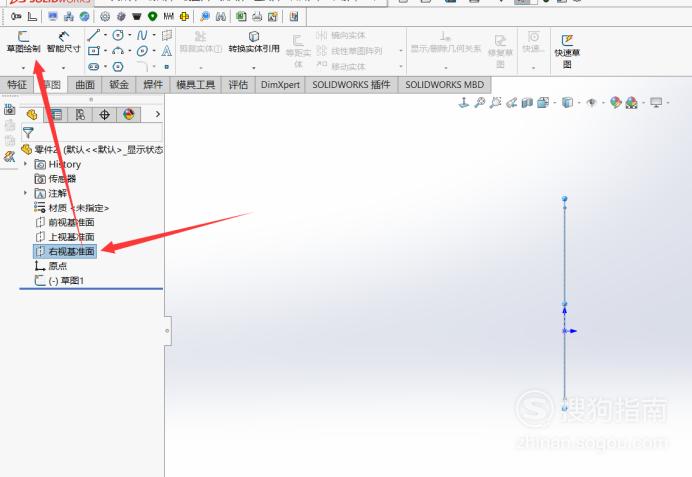

【步骤03】

之后我们退出草图，选择右视基准面再新建一张草图。

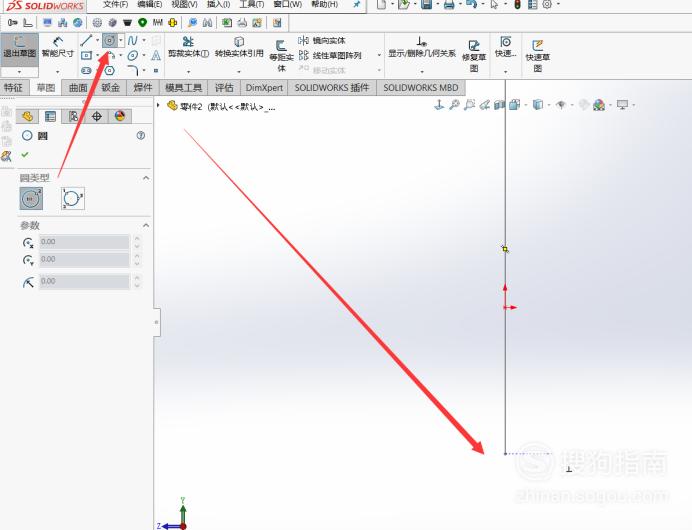

【步骤04】

然后选择圆命令，在跟直线末端平齐的位置画圆。

【步骤05】

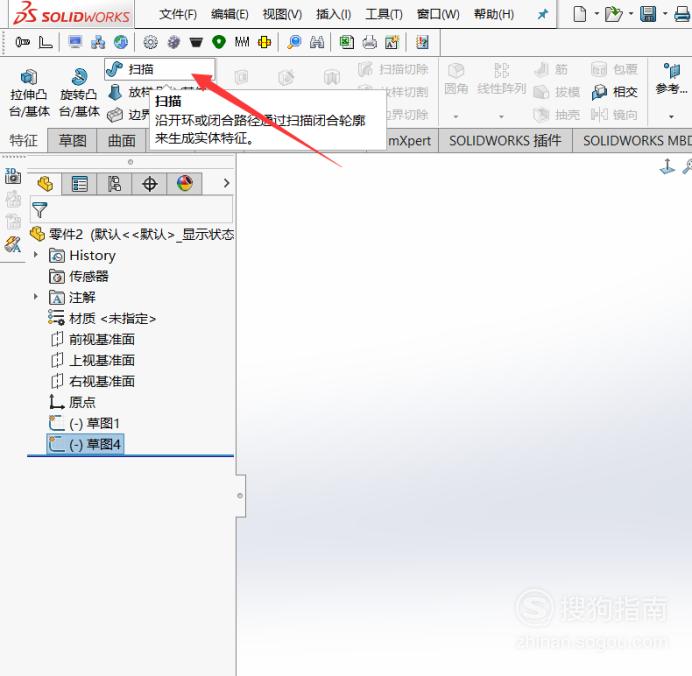

之后退出草图，选择特征下的扫描命令。

【步骤06】

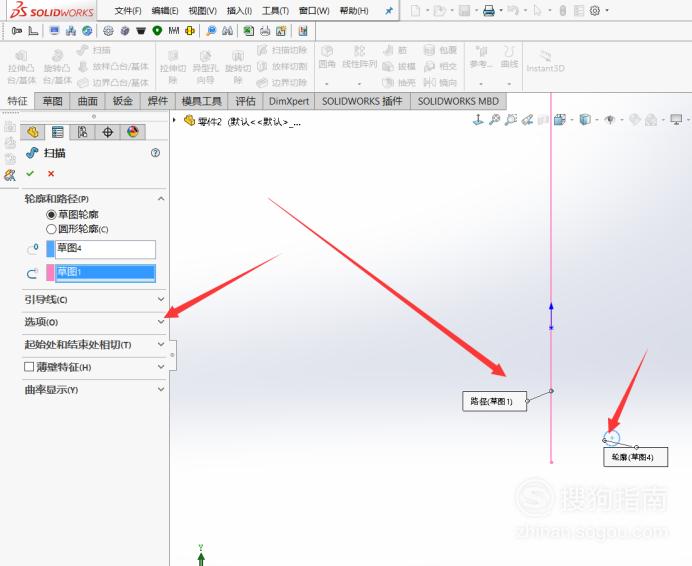

选择圆为轮廓，直线为路径，然后点击选项。

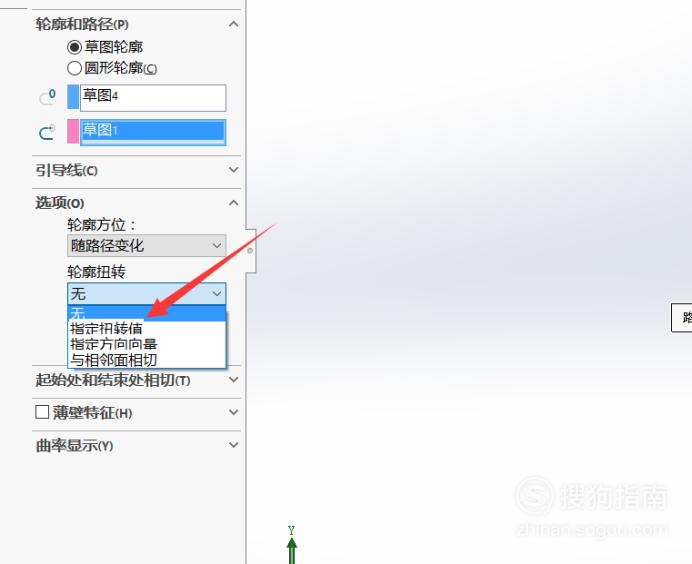

【步骤07】

在选项下选择沿路径扭转，并且选择指定扭转值的命令。

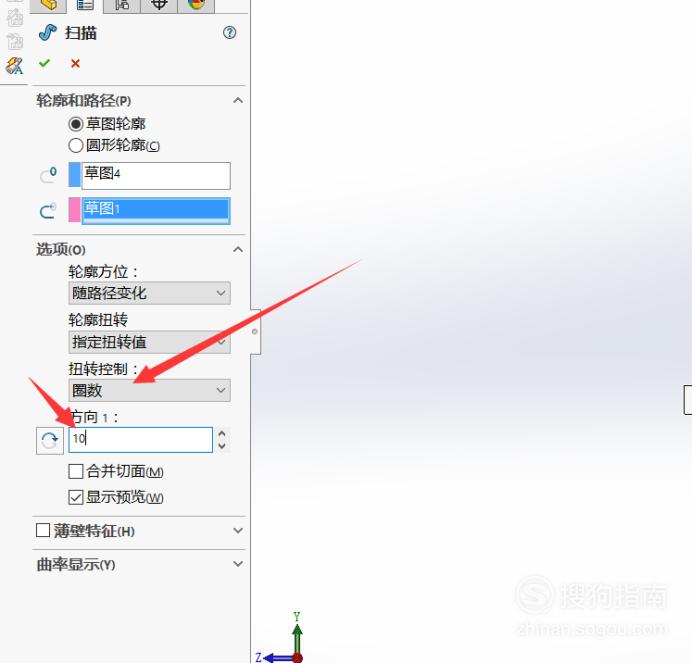

【步骤08】

然后选择圈数，输入要扭转的圈数，也就是弹簧的圈数。

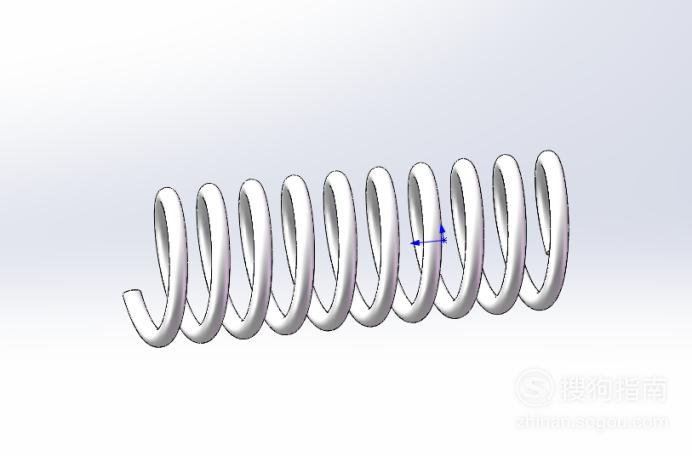

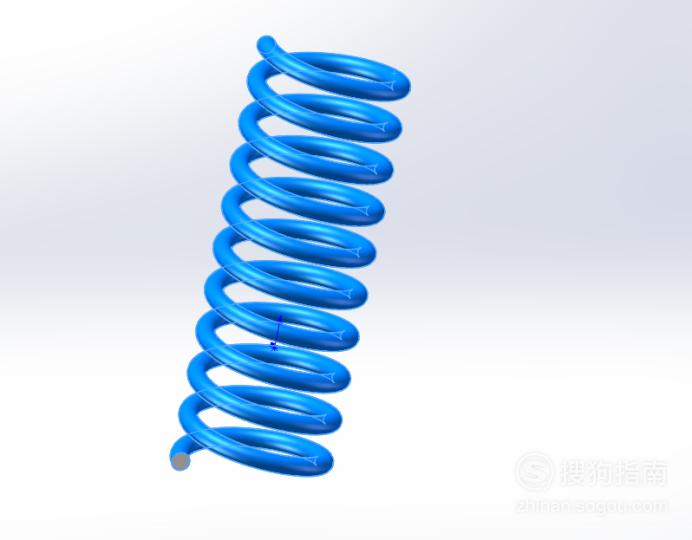

【步骤09】

之后确定就能生成一个弹簧了。
