SolidWorks怎么使用阵列

SolidWorks是我们常用的三维制图软件，有时候我们使用SolidWorks的时候会遇到一些比较规则的图形，但是又比较多的情况，比如说一块板上有上百个孔，这些孔一个一个去画肯定是费时费力，这个时候可以用到阵列，怎么使用阵列呢？

操作方法

【步骤01】

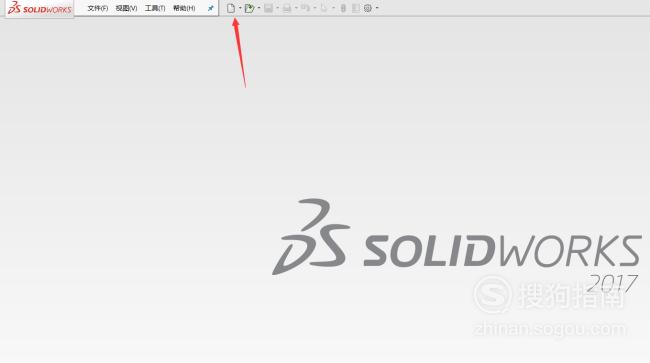

先打开SolidWorks三维制图软件。在命令栏里选择新建。

【步骤02】

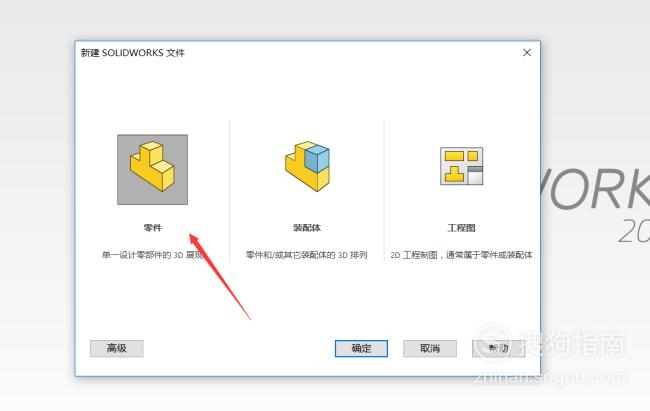

之后选择零件。

【步骤03】

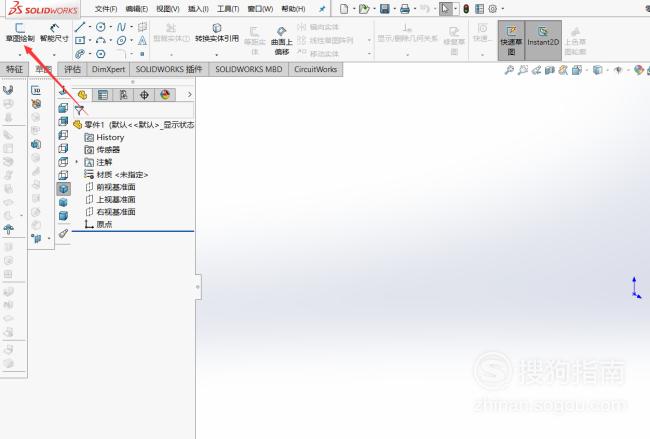

进入到零件制图界面之后，我们选择草图绘制。

【步骤04】

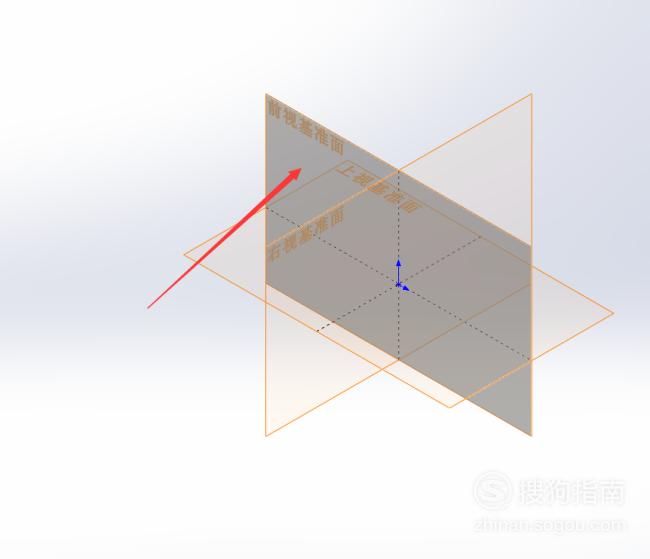

然后我们随便选择一个基准面。选择正视于。

【步骤05】

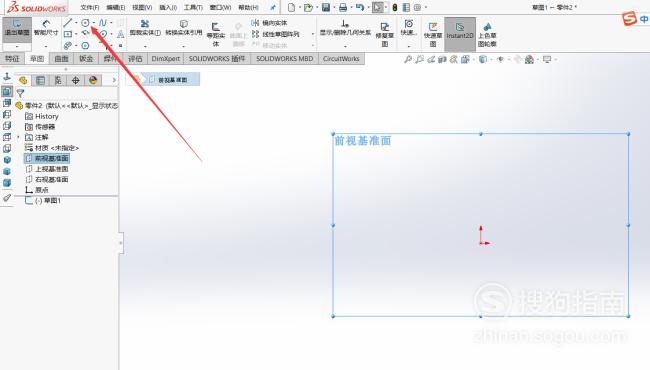

接下来我们举个简单的例子，以圆周阵列为例，我们先在命令栏里选择圆命令。

【步骤06】

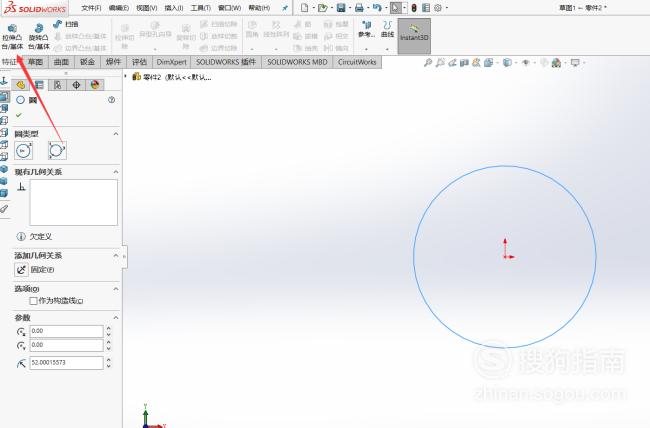

然后在图上随便画一个圆，之后选择特征里的拉伸凸台。

【步骤07】

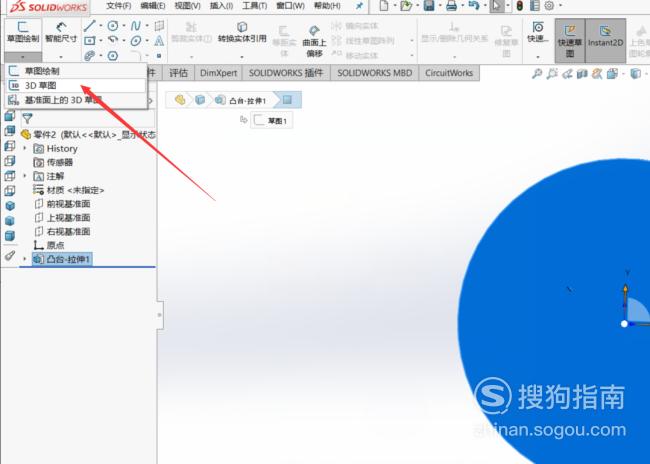

拉伸完成后，选择一个圆盘的表面，然后在草图绘制里选择3D草图。

【步骤08】

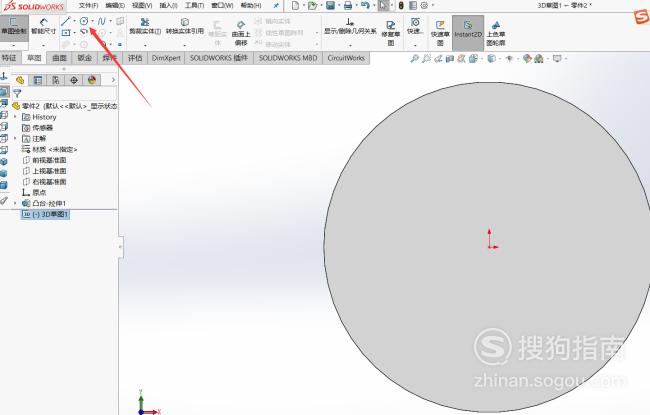

接着选择圆命令，在圆盘上画一个圆。

【步骤09】

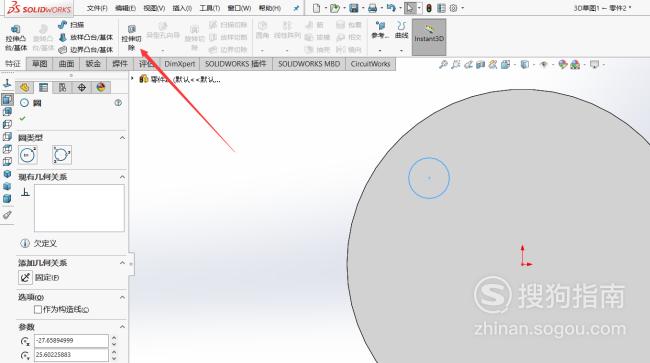

圆画好之后，选择特征里的拉伸切除，将圆挖掉，就是打一个孔。

【步骤10】

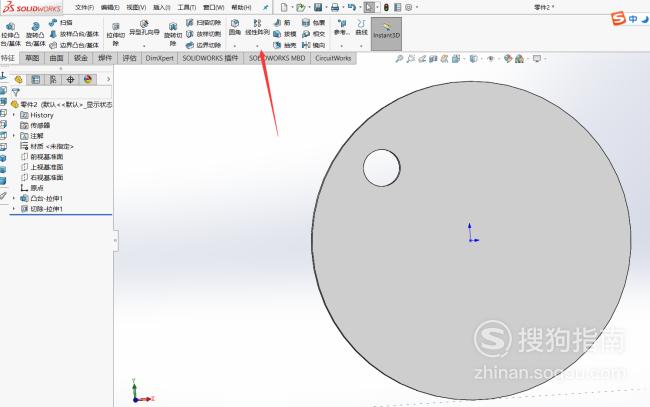

接下来我们选中阵列里的圆周阵列。

【步骤11】

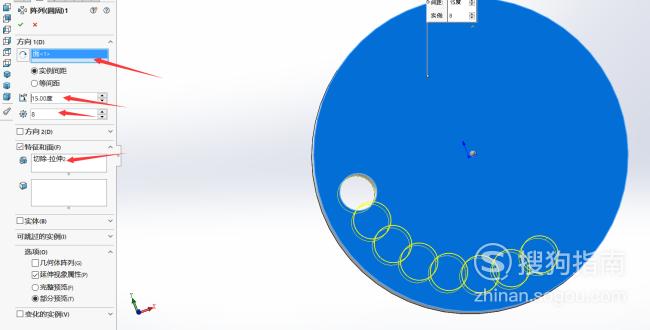

阵列特征选择圆孔，阵列方向选择圆面，然后确定圆的个数和排列角度。

【步骤12】

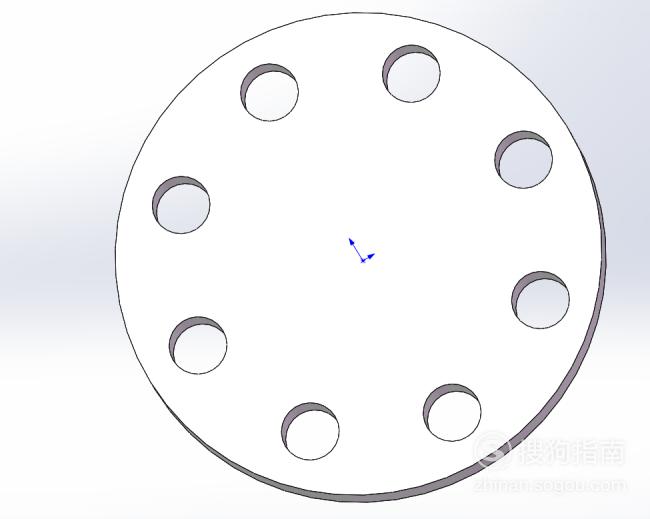

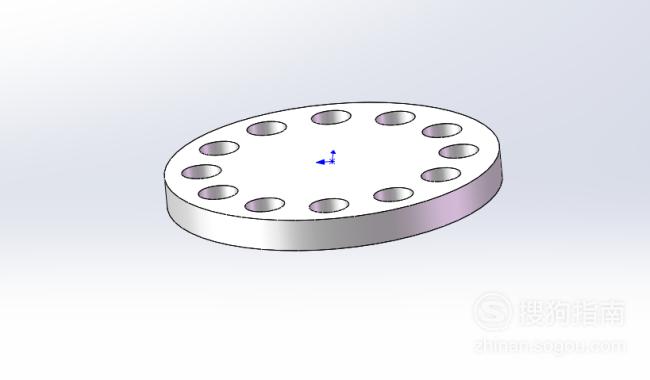

之后确定圆周阵列就完成了，除了圆周阵列还有其他的很多阵列，方法都是一样的，如果是不规则的排列，用阵列是没办法做的，只能一个一个画了。
