Solidworks怎么简单的画弹簧

solidworks是现在比较常用的三维建模软件，可以生成各种各样的模型，怎样利用SolidWorks来画出弹簧呢？

操作方法

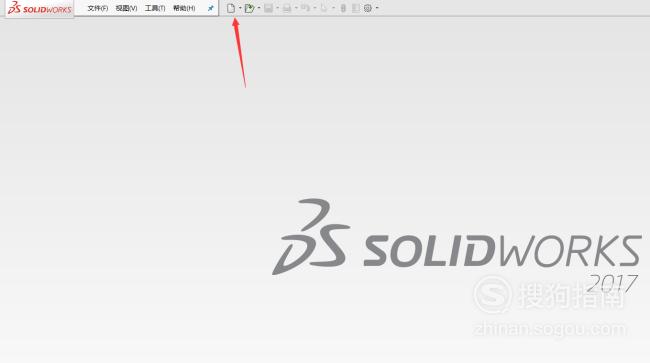

【步骤01】

打开solidworks软件，之后点击新建。

【步骤02】

然后我们选择零件图。

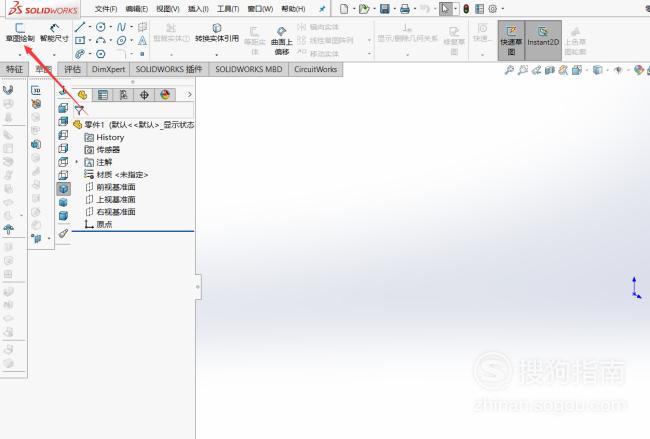

【步骤03】

接下来选择草图绘制。

【步骤04】

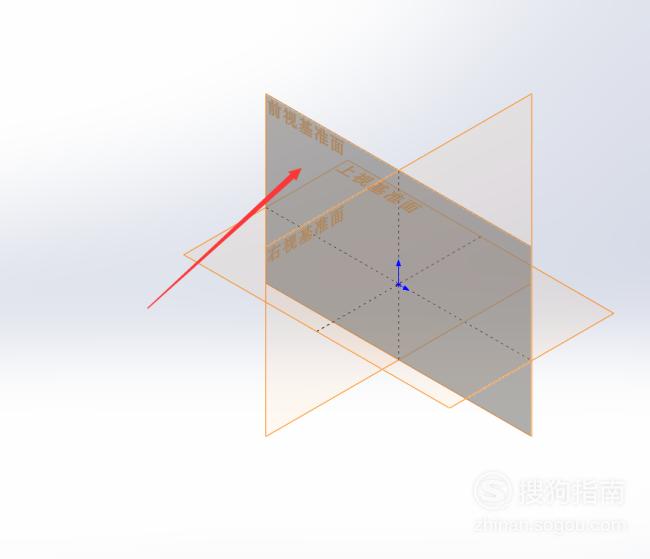

solidworks有三个基准面，我们先随便选择一个基准面。

【步骤05】

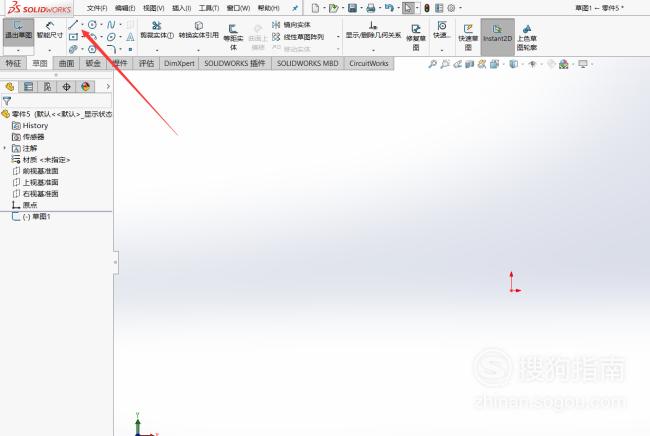

然后在命令栏里选择直线，我们要先画一条直线。

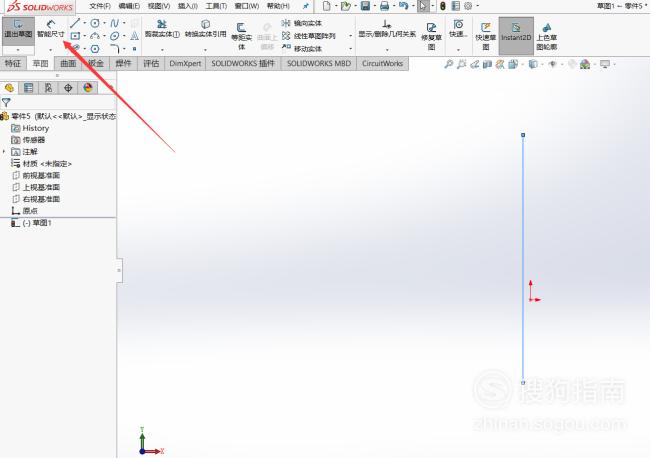

【步骤06】

直线画好之后可以定义一下直线的长度，这个长度就是弹簧的高度。

【步骤07】

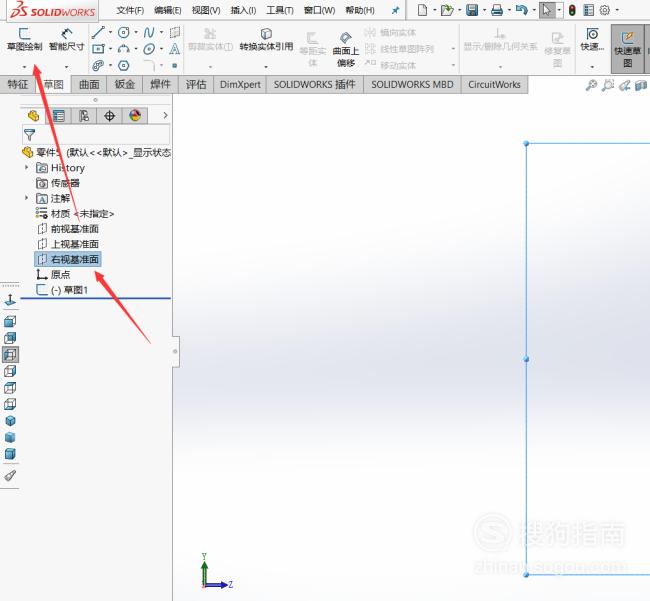

之后我们换一个基准面，重新进入一个草图。

【步骤08】

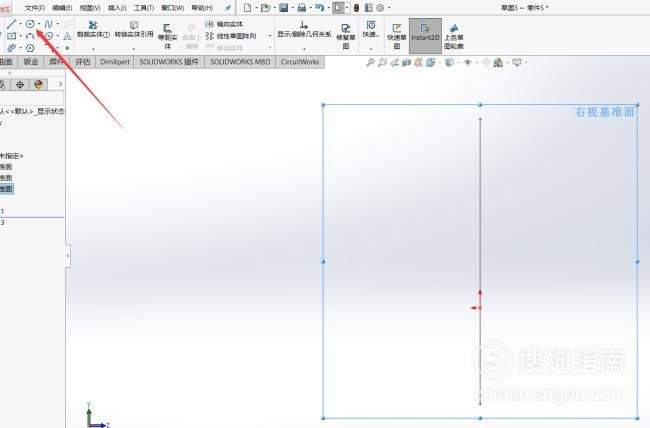

然后我们选择圆命令。

【步骤09】

在图上直线的下角位置先大概画好一个圆之后，再次选择直线命令。

【步骤10】

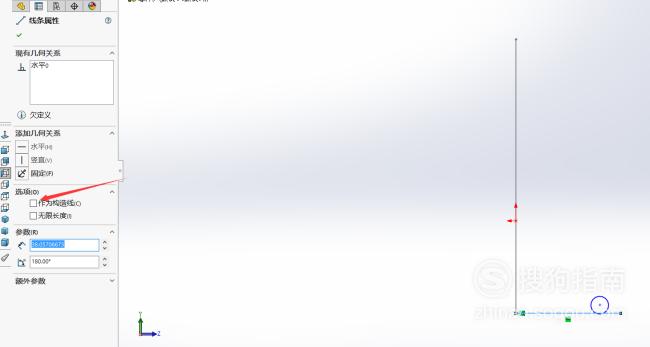

画一条水平直线，然后定义为构造线，构造线是不参与图形建模的，只是一条辅助线。

【步骤11】

这条辅助线自然是作为参考使用，我们找到添加几何关系，通过构造线定义直线和圆的位置关系等。

【步骤12】

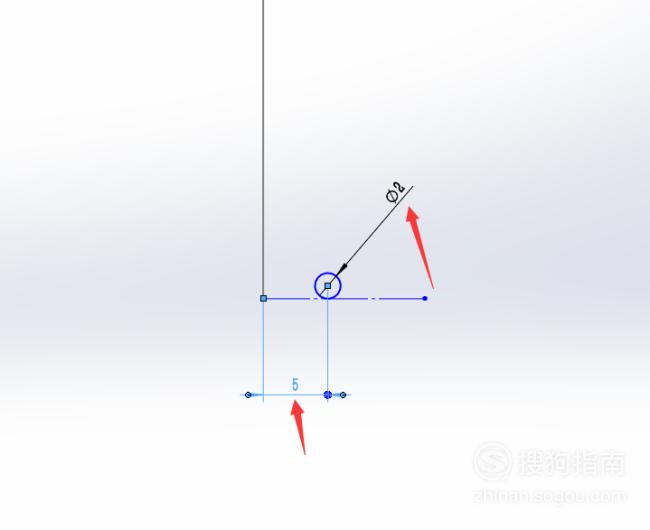

将构造线和圆约束为相切，构造线上的点和直线约束为穿透，之后定义圆的直径以及圆与直线的距离。圆的直径就是弹簧的内径，与直线的距离就是弹簧的半径。

【步骤13】

接下来我们选择特性里的扫描命令。

【步骤14】

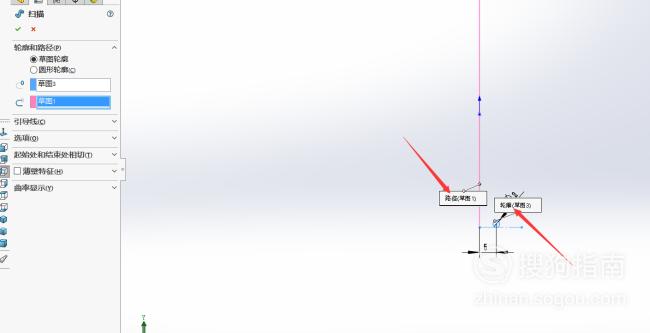

将圆作为轮廓，直线作为路径。

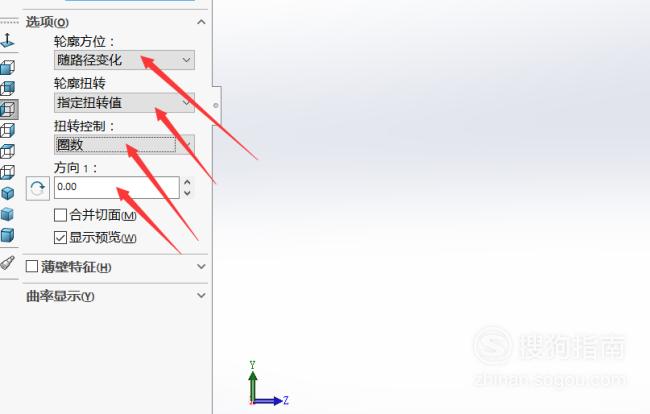

【步骤15】

轮廓方向为沿路劲变化，轮廓扭转为指定扭转值，然后选择圈数。

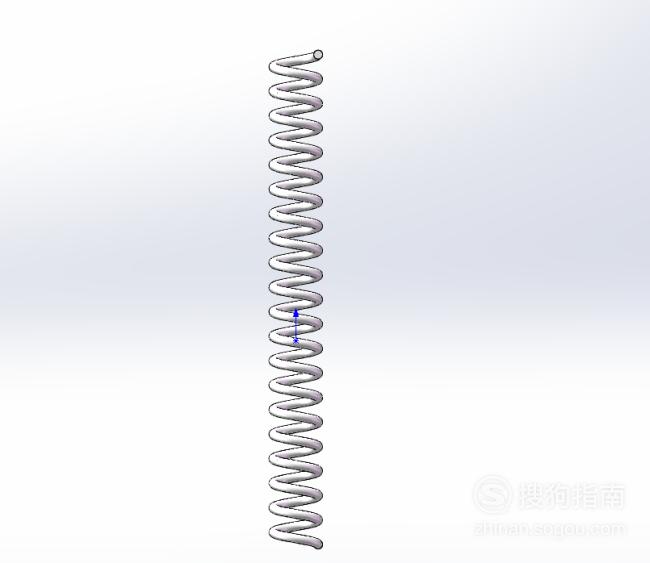

【步骤16】

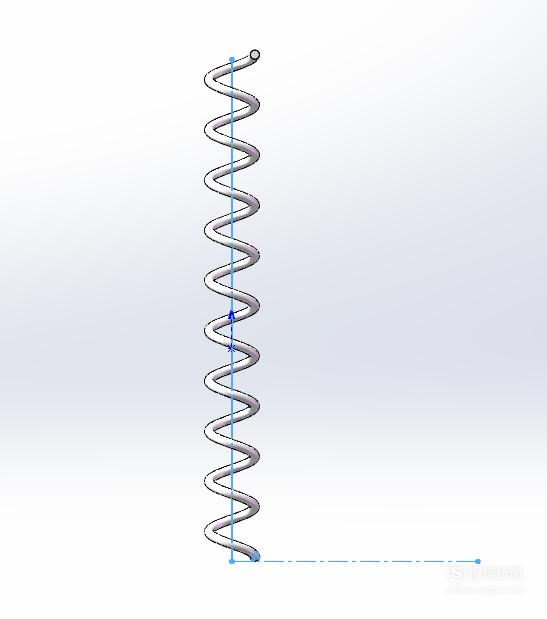

之后确定好圈数之后确定就能够生成弹簧了。这样弹簧就做好了，当然这只是弹簧的一种简单的做法，弹簧还有其他的画法，这里小编就不多说了。
