如何用creo修饰外螺纹

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何用creo修饰外螺纹。

工具/材料

creo5.0

操作方法

【步骤01】

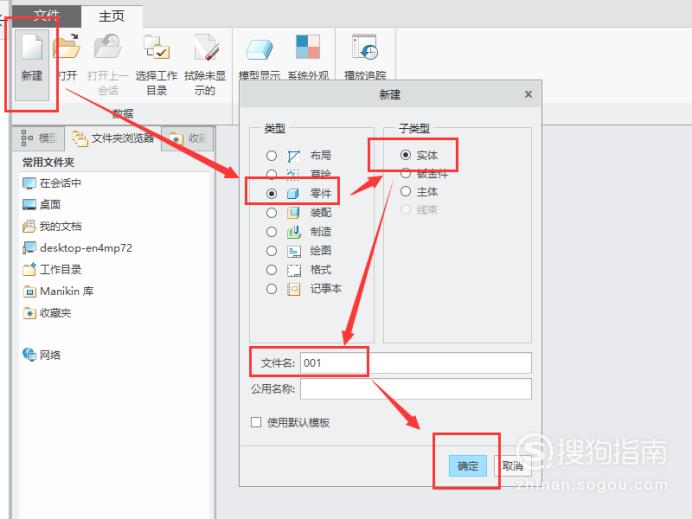

打开creo软件，创建一个新的零件模型，创建过程如图所示。

【步骤02】

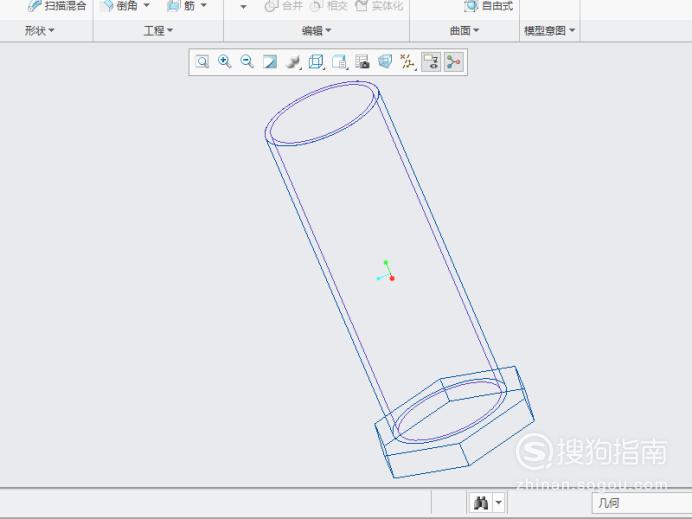

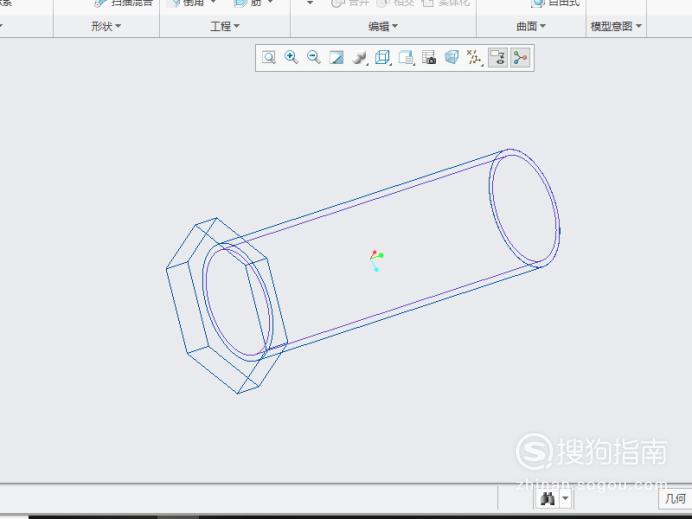

通过拉伸、旋转等功能创建一个螺栓模型，如图所示。

【步骤03】

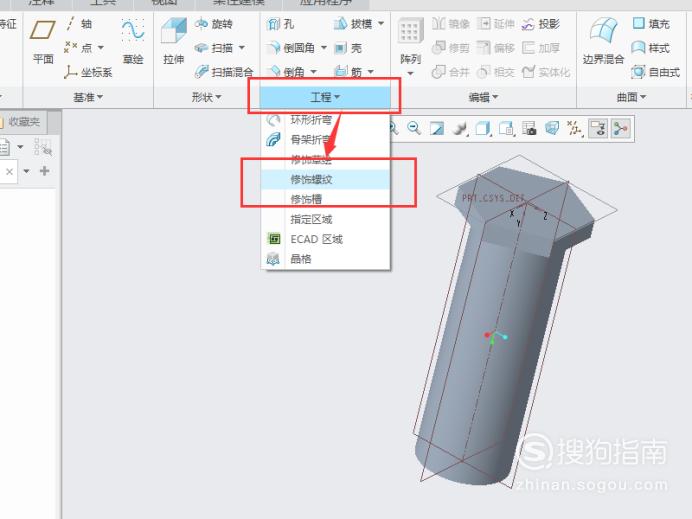

点击“工程”，选择下拉列表中的“修饰螺纹”，如图所示。

【步骤04】

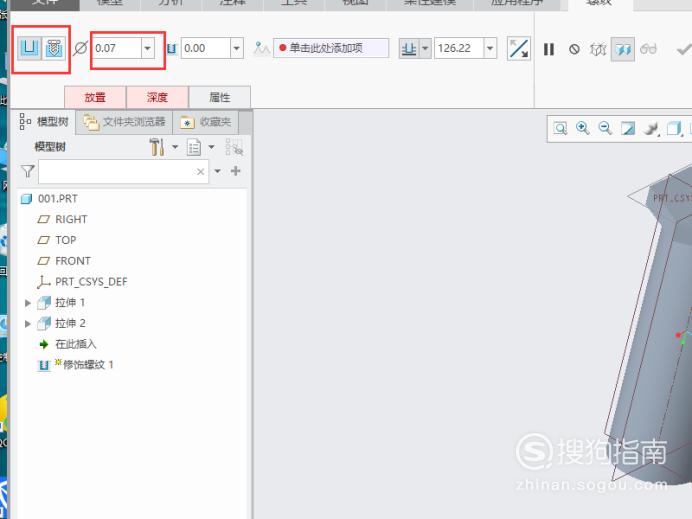

对螺纹进行参数设置，将螺纹类型定义为简单螺纹或者标准螺纹，输入螺纹的直径，如图所示。

【步骤05】

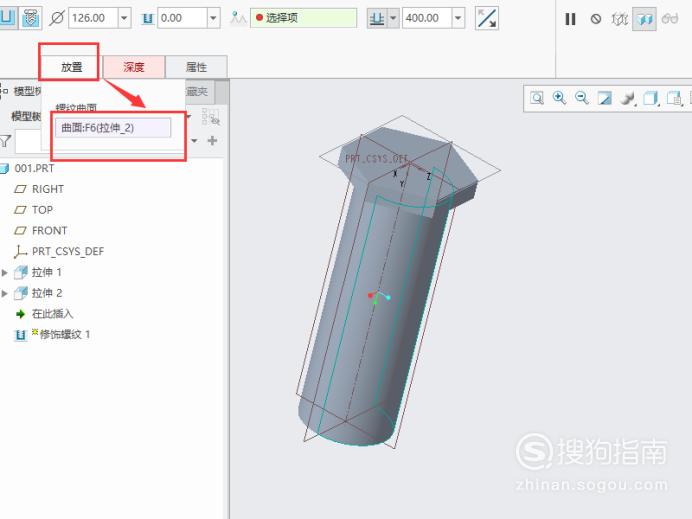

点击“放置”，选择圆柱面作为螺纹的放置面，如图所示。

【步骤06】

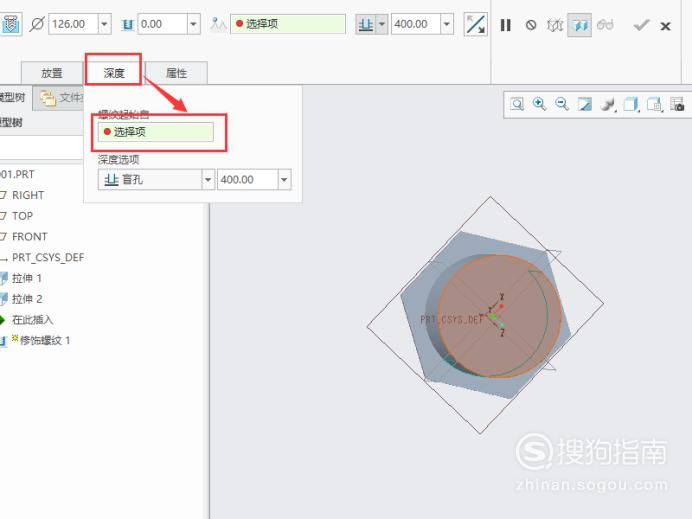

点击“深度”，然后点击“选择项”，如图所示。

【步骤07】

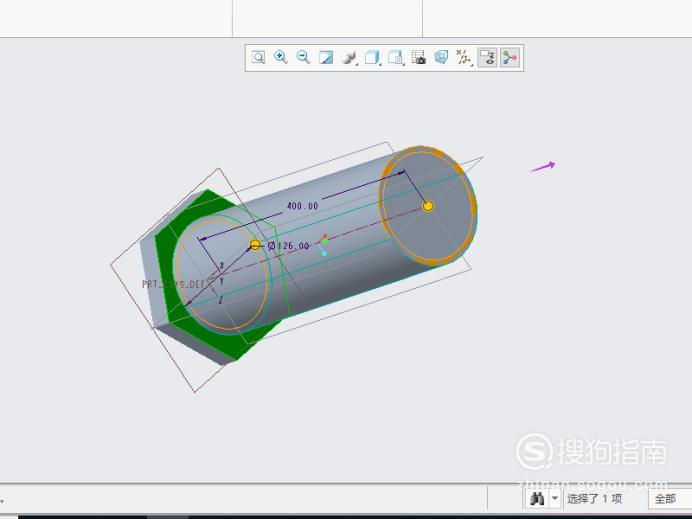

选择螺纹的起始面，点击螺栓尾部的面，并且定义螺纹的长度，如图所示。

【步骤08】

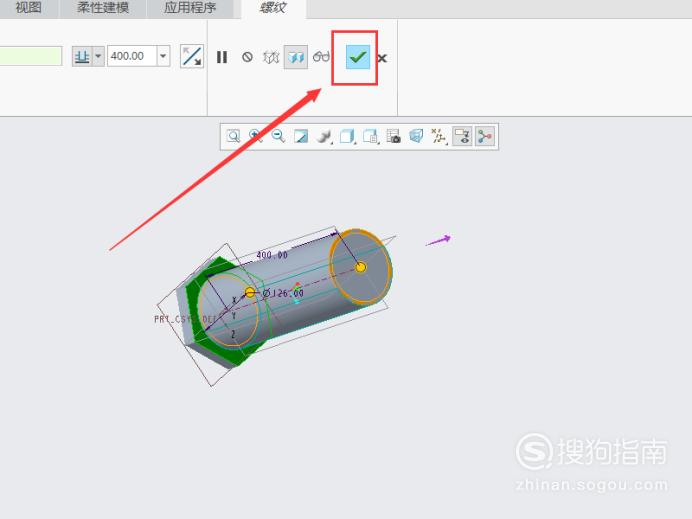

点击“绿色对勾”即可完成螺纹的修饰，如图所示。

【步骤09】

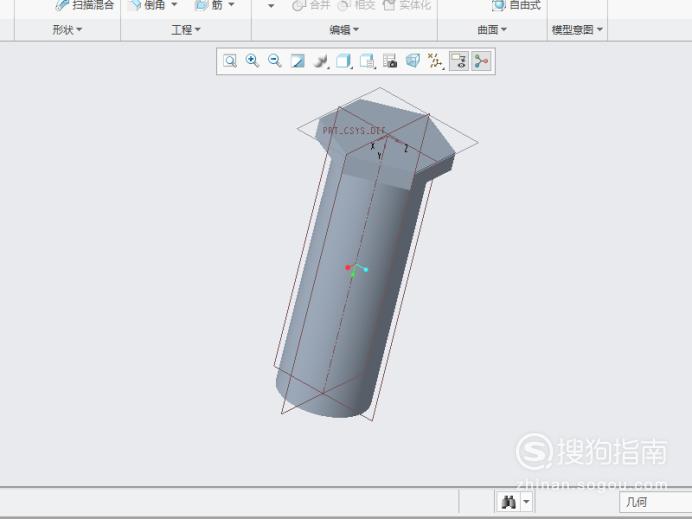

将零件切换到线宽模式，可以看到修饰螺纹的效果，如图所示。
