如何用creo创建骨架模型

现在creo软件在机械类学科内的应用是非常普遍的，功能可覆盖整个机械产品的开发，今天为大家讲解一下如何用creo创建骨架模型。

工具/材料

creo5.0

操作方法

【步骤01】

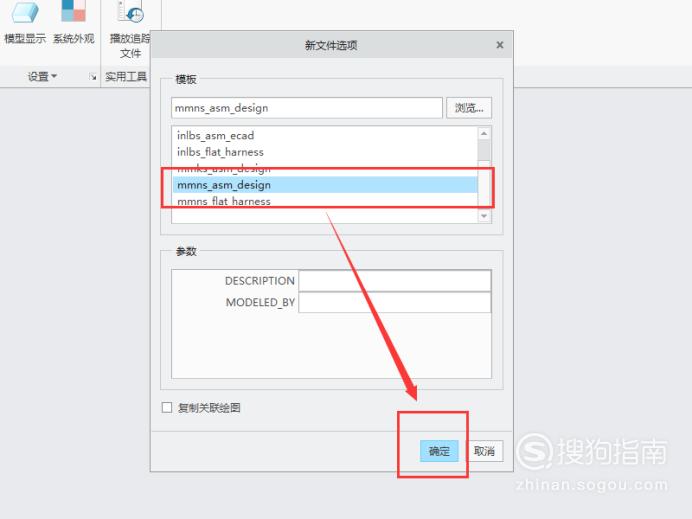

打开creo软件，在弹出的对话框中选择“装配”和“设计”，如图所示。

【步骤02】

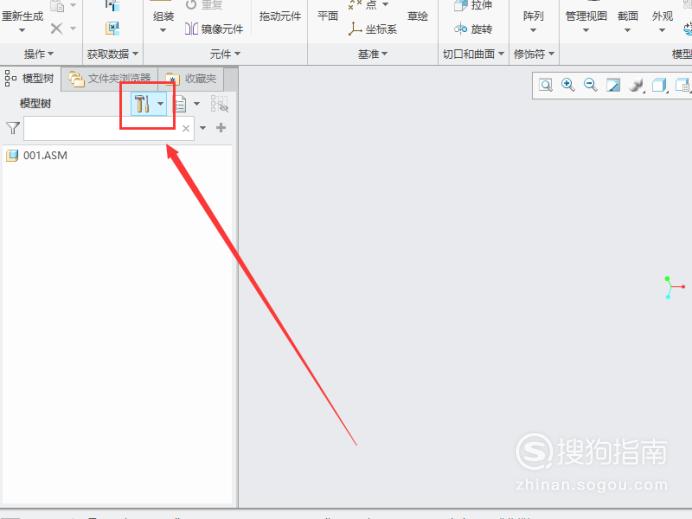

在左侧的模型树中找到“设置”按键，如图所示。

【步骤03】

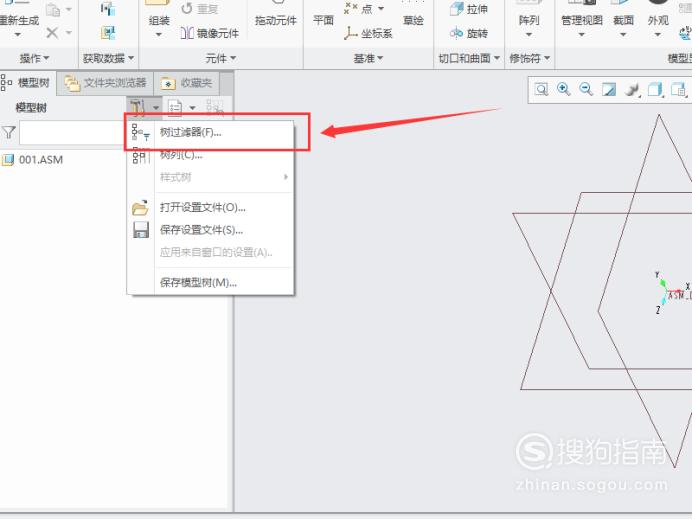

点击“设置”，选择“树过滤器”，如图所示。

【步骤04】

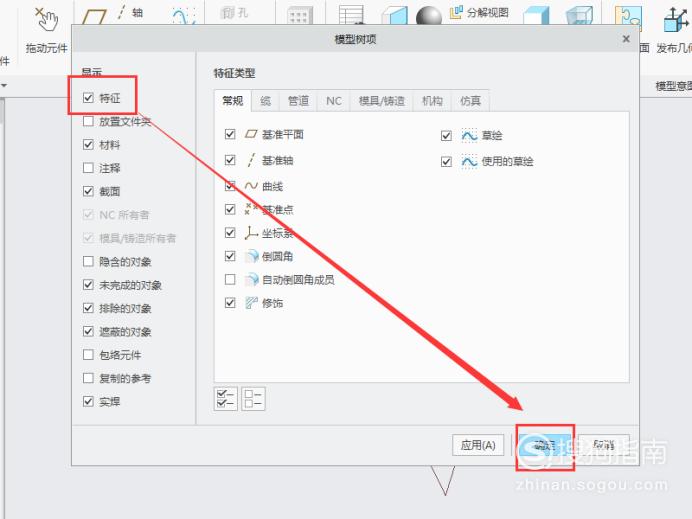

在弹出的对话框中勾选“特征”，点击“确定”，如图所示。

【步骤05】

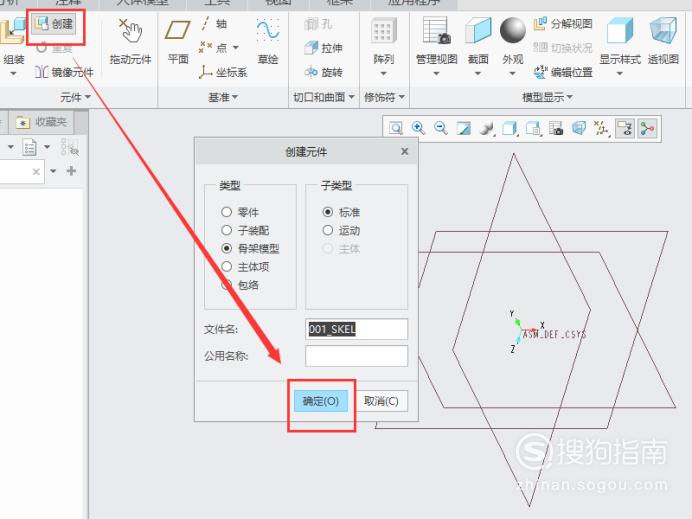

点击软件上方中的“创建”，在弹出的对话框中选择“骨架模型”，点击“确定”，如图所示。

【步骤06】

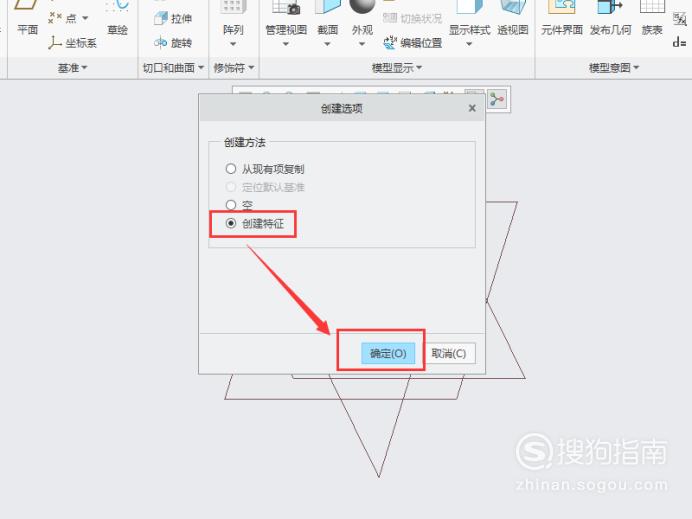

在新弹出的对话框中选择“创建特征”，然后点击“确定”，如图所示。

【步骤07】

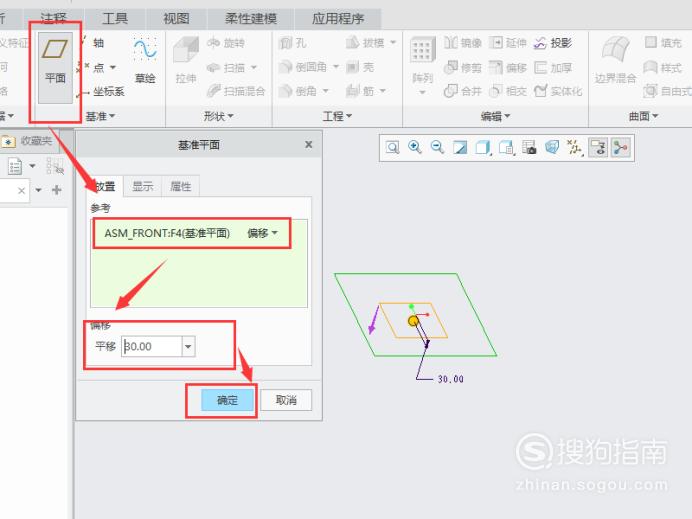

点击“平面”功能键，任意选择一个平面为基准面，在这选择“ASM_FORNT”为基准面，设置“偏移数值”为30，点击“确定”，如图所示。

【步骤08】

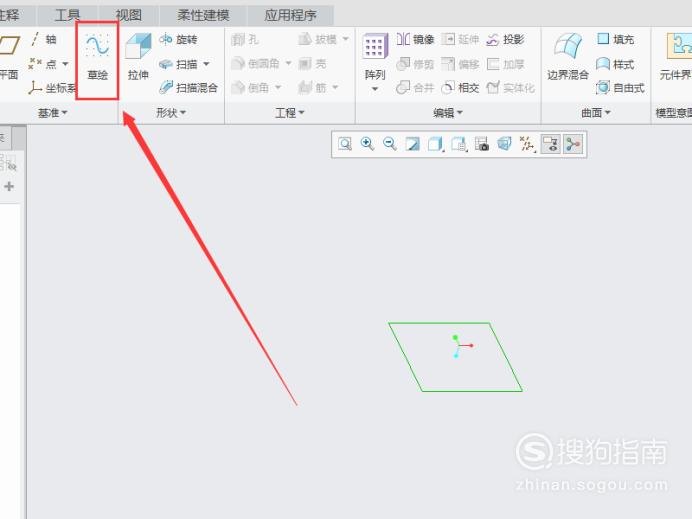

点击“草绘”功能键，进入草绘操作界面，如图所示。

【步骤09】

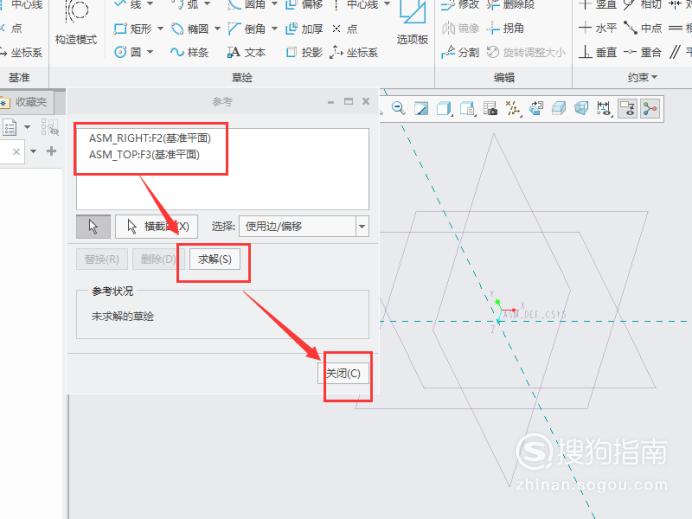

在草绘操作界面会弹出“参考”对话框，分别点击“RIGHT”和“TOP”为基准面，然后点击“求解”，最后点击“关闭”即可，如图所示。

【步骤10】

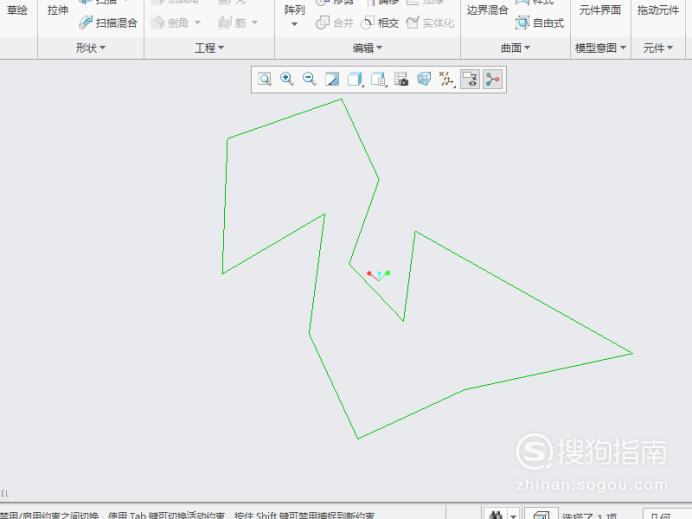

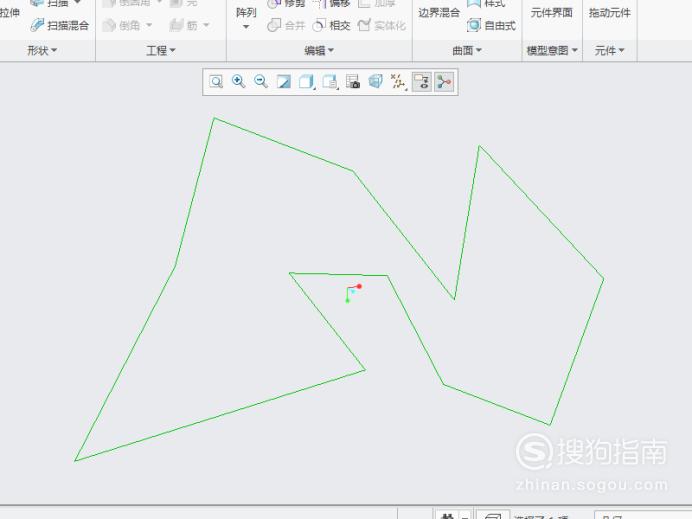

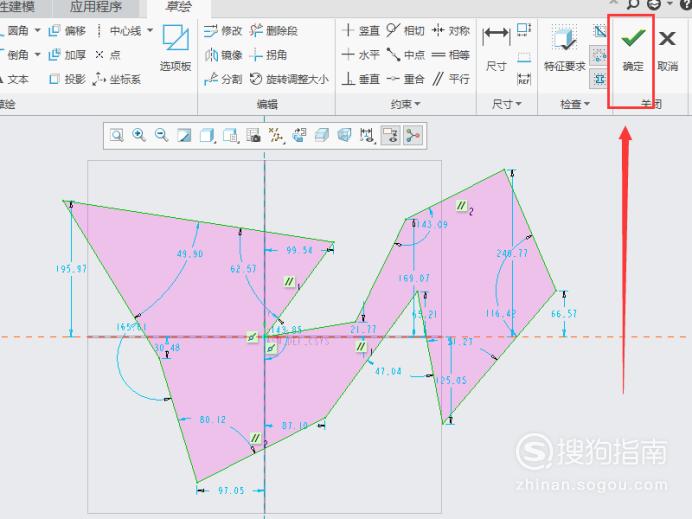

最后在草绘界面随意绘制直线，然后点击“确定”即可完成骨架的创建，如图所示。
