cad中如何插入PDF

有的时候，我们用CAD制图时，会采用别的图形或者文件做参照，那这该怎么操作呢？下面我就来讲讲，cad中插入PDF做参照的方法。

操作方法

【步骤01】

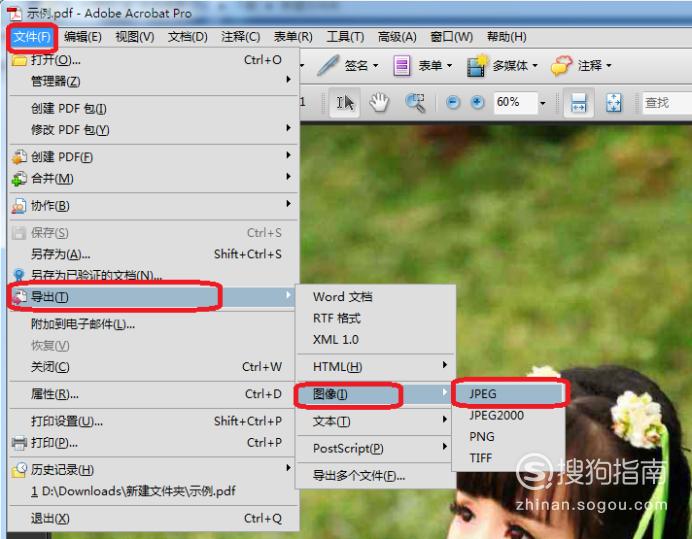

首先，如图所示，我们选择一个PDF文件做演示，用“Adobe acrobat”软件打开该文件，点击“文件”，“导出”，把PDF文件导出为JPEG图像格式，并命名为“示例.jpg”。

【步骤02】

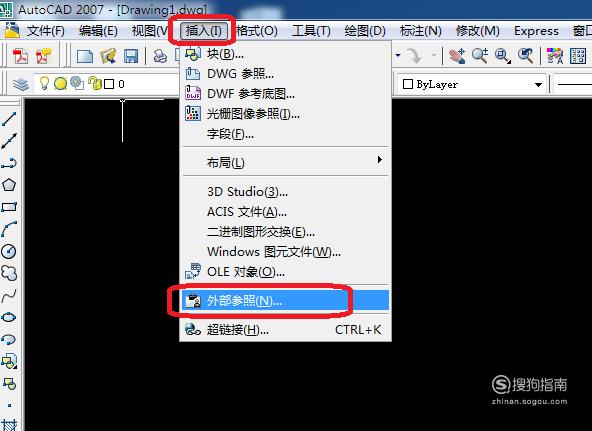

然后，我们打开CAD软件，如图所示，点击“插入”，“外部参照”。

【步骤03】

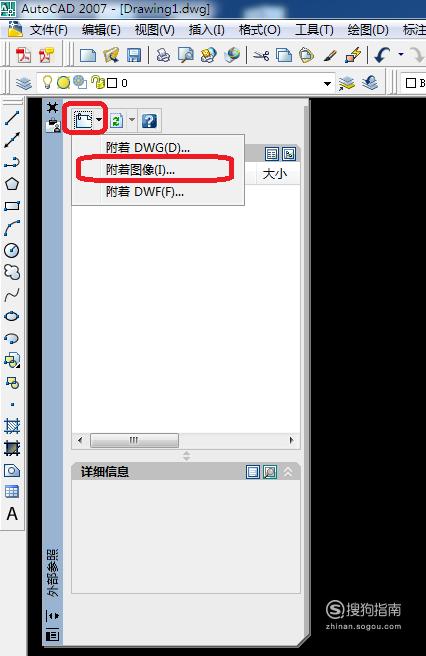

在“外部参照”面板中，点击左上角“附着”按钮，选择“附着图像”。

【步骤04】

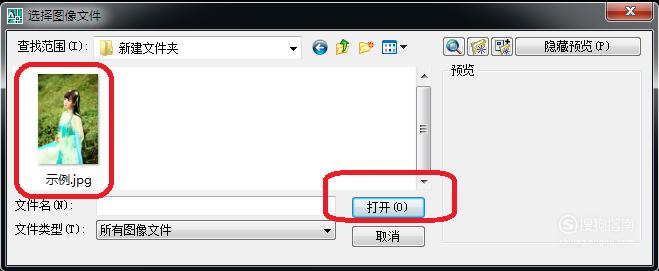

然后，在电脑中找到刚才导出的“示例.jpg”，并点击“打开”。

【步骤05】

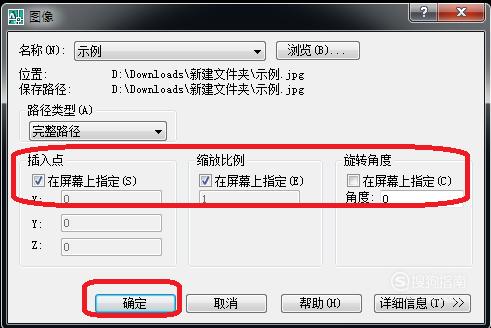

然后，我们在“图像”面板中，可以选择插入点、缩放比例、旋转等，设置完毕后点击“确定”。

【步骤06】

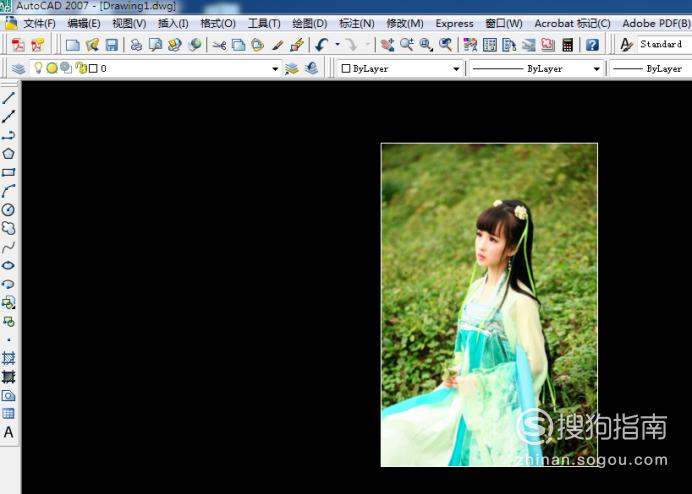

这样，原来的PDF文件就被插入到CAD中了，清晰度不会有太大影响，效果如下图所示。
