CAD怎么画建筑轴线

CAD是指利用计算机及其图形设备帮助设计人员进行设计工作。有很多小伙伴不会用CAD画建筑轴线，现在小编就来教教大家如何画。

操作方法

【步骤01】

先打开计算机辅助设计软件“Auto CAD2016”。

【步骤02】

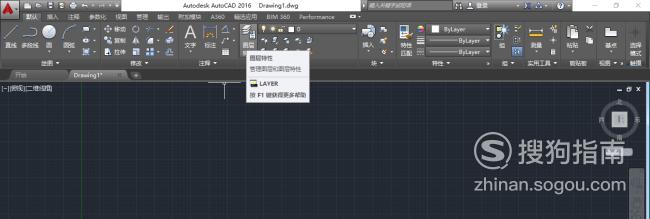

点击“图层特性”按钮。

【步骤03】

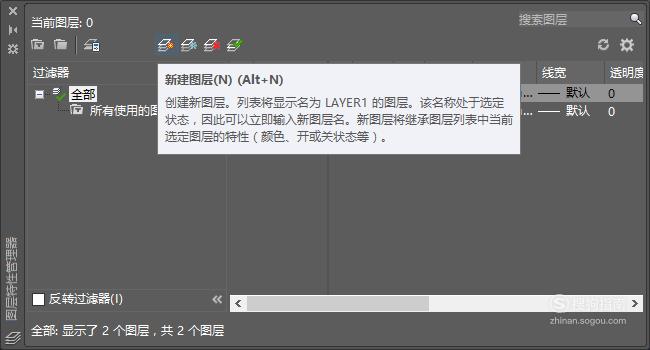

在弹出的对话框中点击“新建图层”。

【步骤04】

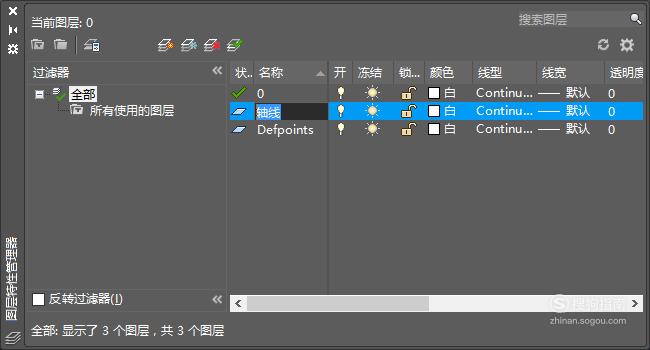

将“新建图层”改名为“轴线”。

【步骤05】

将线的颜色选择为“红色”，再点击“线型”。

【步骤06】

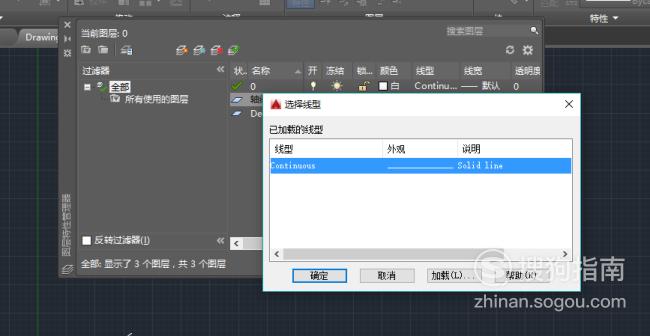

一般来说，新建的图纸是没有加载其他线型的，需要人们手动加载。这时我们先在弹出的对话框中点击“加载”。

【步骤07】

在“加载或重载线型”对话框中找到轴线样式的线型“ACAD-ISO10W100”，再点击确定。

【步骤08】

在“图层”界面，选择该轴线图层，直至该图层“状态”栏目显示“√”即可。

【步骤09】

这时我们就可以画轴线了。

【步骤10】

但是有些朋友画轴线显示出是如图所示的情况。是因为CAD默认长度单位是毫米。而我们所画出来的轴线“点”与“线段”相距太短，所需的总长度又过长，导致了该轴线显示不出来。

【步骤11】

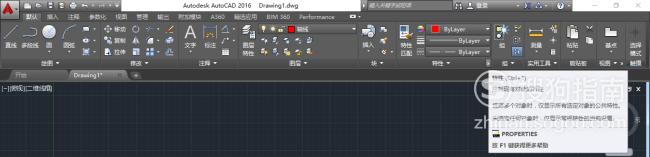

这时我们可以先点击“特性”按钮。

【步骤12】

再将“线型比例”调整为10-50左右（按照所需可以自由选择）。

【步骤13】

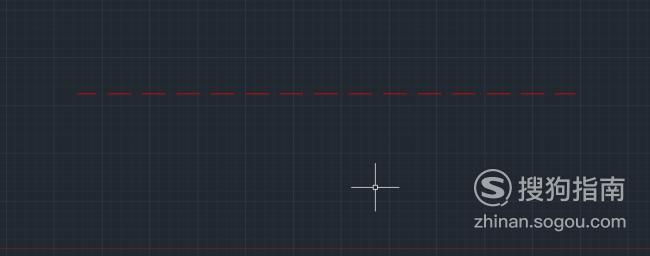

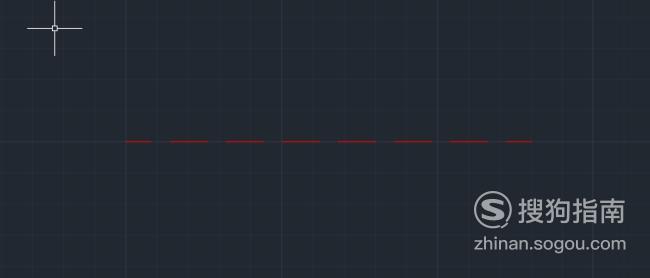

这时我们再进行画轴线，就可以如约画出来了。
