cad齿轮画法 cad怎么画齿轮

我们使用CAD绘图时可以绘制各式各样的图形，其操作方法灵活多样，下面我们就来看看使用CAD如何绘制齿轮的吧。

工具/材料

使用软件：CAD

操作方法

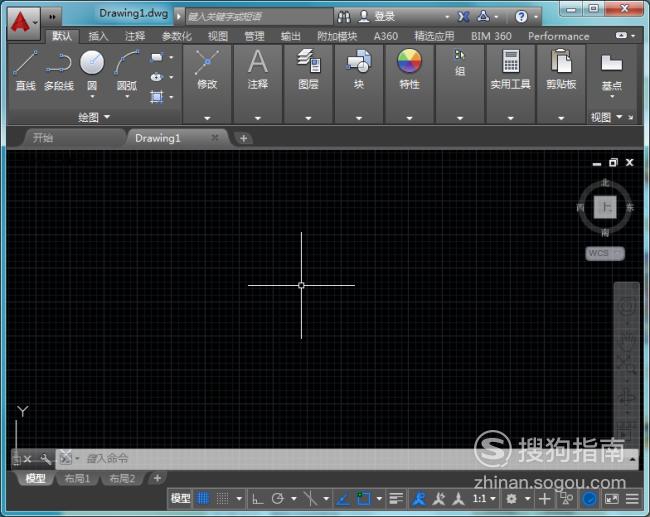

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

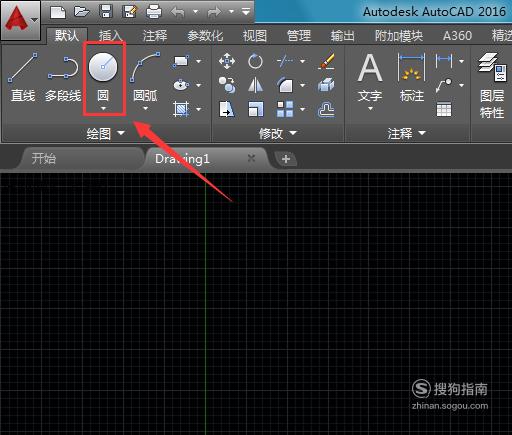

在该界面内的菜单区里找到圆形命令，如图所示：

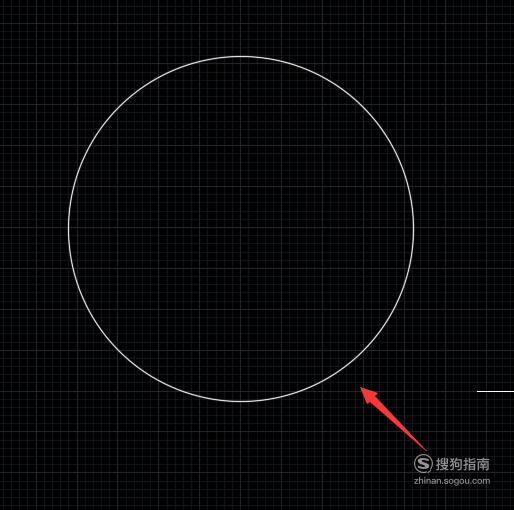

【步骤03】

使用圆形命令，在绘图区里绘制一个圆形，如图所示：

【步骤04】

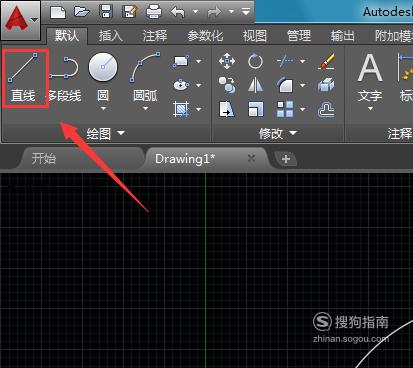

在在菜单区里找到直线命令，如图所示：

【步骤05】

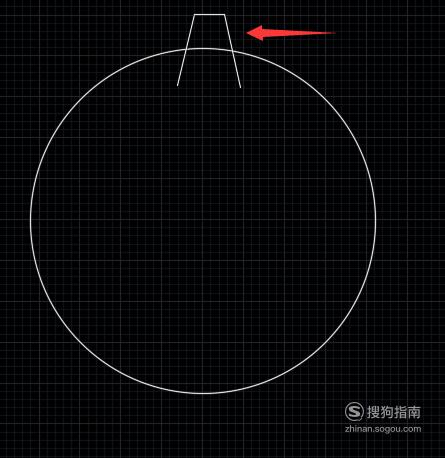

使用直线命令，在圆上绘制齿轮的一个齿，如图所示：

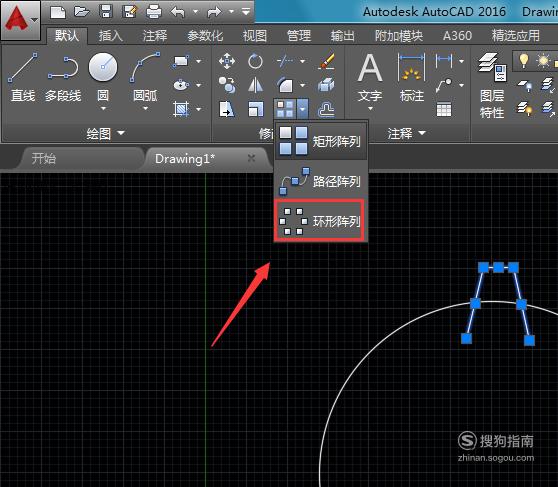

【步骤06】

在菜单那里找到阵列选项下的环形阵列选项，如图所示：

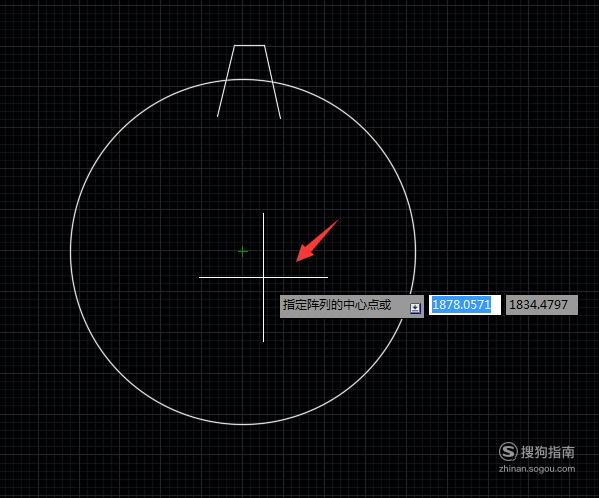

【步骤07】

点击环形阵列拾取圆心点作为阵列点，如图所示：

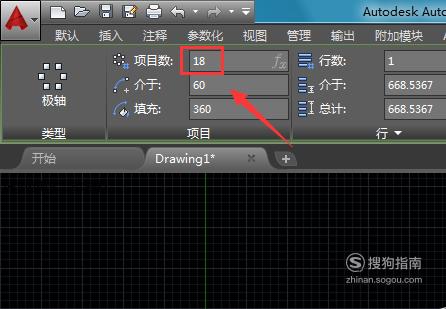

【步骤08】

再在上面的设置里找到数目选项，设置数目为18，如图所示：

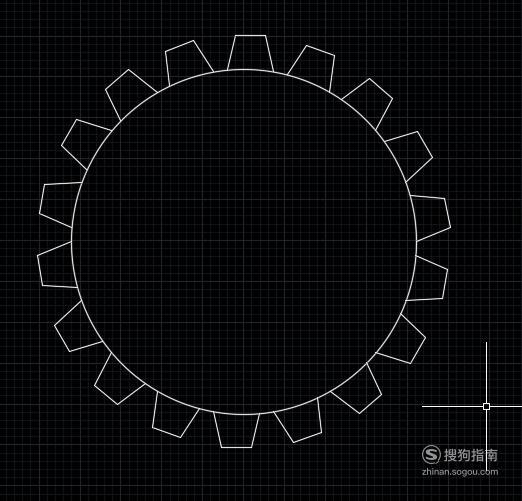

【步骤09】

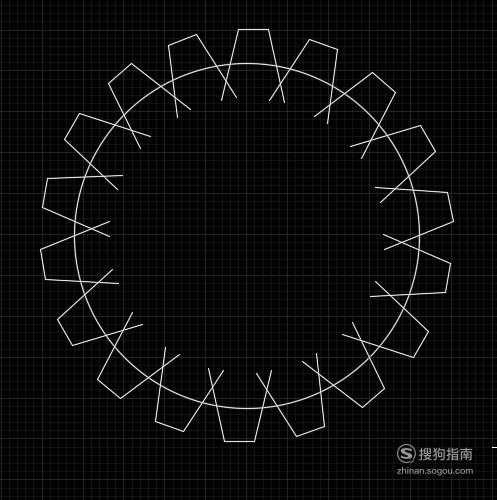

设置好后点击鼠标右键，就阵列出齿轮的齿部了，如图所示：

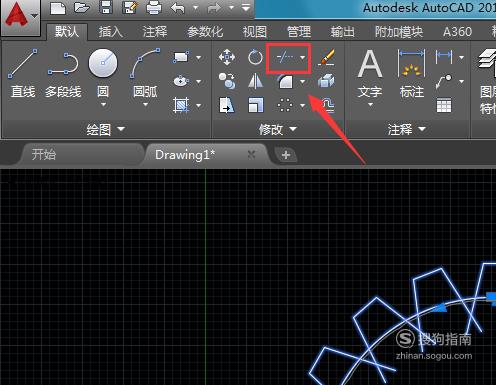

【步骤10】

再在菜单区里找到修剪命令，如图所示：

【步骤11】

点击修剪命令，选择所有的图形点击鼠标右键将不需要的进行删除，如图所示：

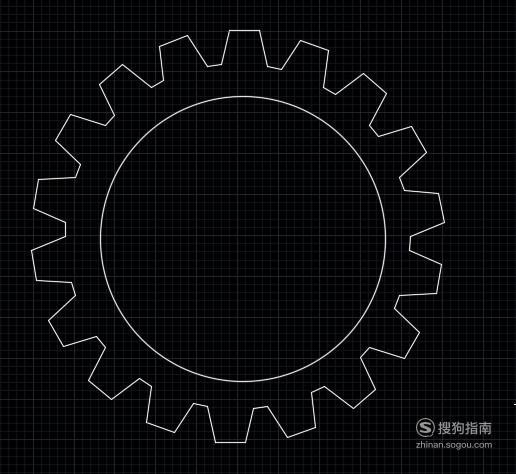

【步骤12】

在使用修剪命令，将齿与圆相交的部分进行修剪，再在选择圆命令，选择前一个圆的圆心作为圆心画个同心圆，这样我们的齿轮就画好了，如图所示：
