CAD图纸导出高清JPG格式

使用CAD绘图后，可以将绘制的图形转换为JPG格式的文件，这样我们即使没有安装CAD软件也是可以查看图形的，下面我们就来看看CAD图纸是如何导出高清JPG格式的吧。

工具/材料

使用软件：CAD

操作方法

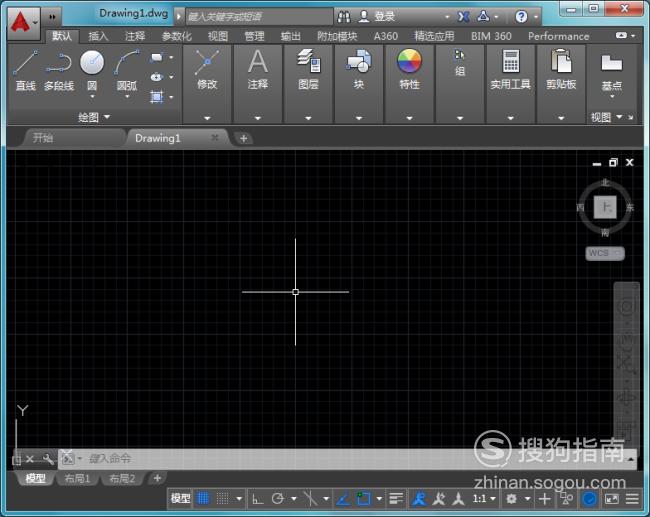

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

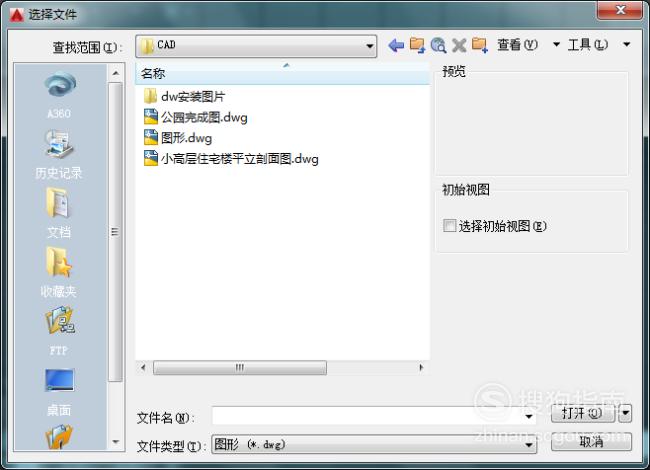

【步骤02】

在该界面内按下Ctrl+O键弹出浏览文件对话框，在该对话框内找到我们的图形文件，如图所示：

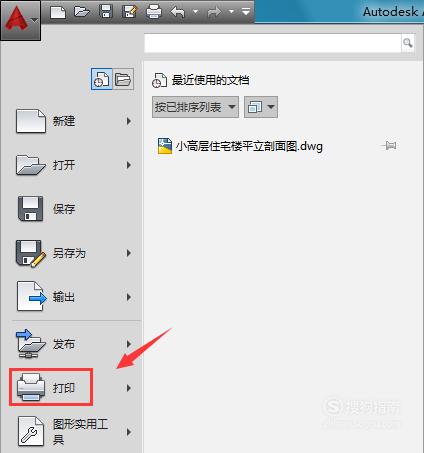

【步骤03】

再开始菜单里找到打印选项，如图所示：

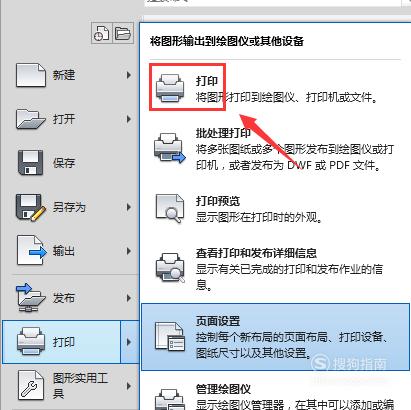

【步骤04】

点击打印选项，在其子级菜单里找到打印选项，如图所示：

【步骤05】

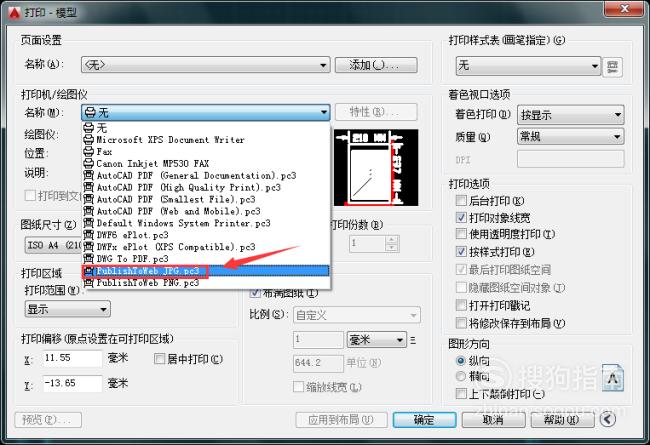

点击打印选项，在弹出的对话框内找到打印机/绘图仪名称选项，在其选择列表里选择PublishToWeb JPG.pc3选项，如图所示：

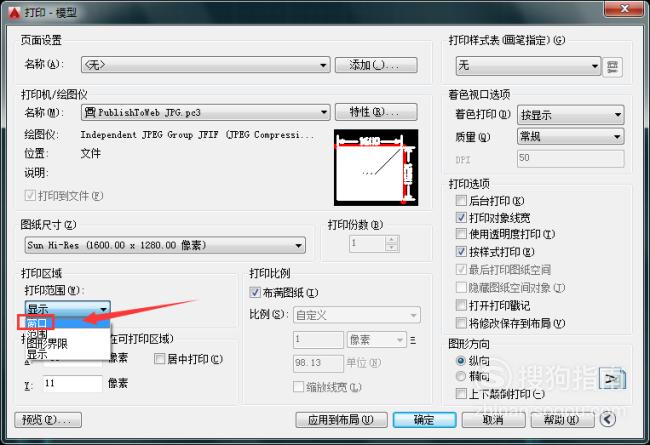

【步骤06】

再找到显示范围选项，点击显示范围找到窗口选项，如图所示：

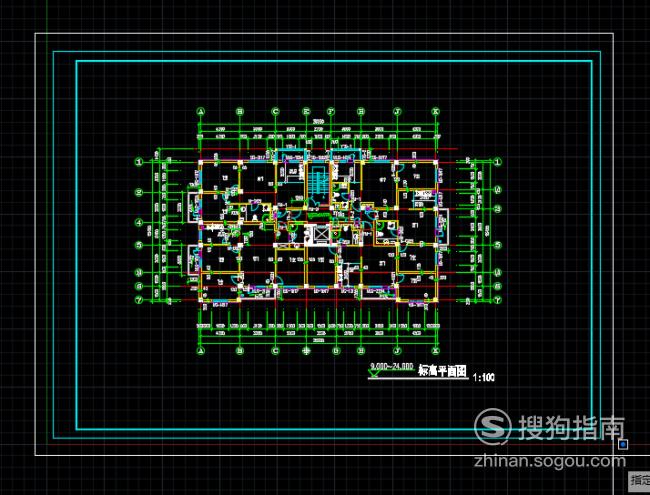

【步骤07】

点击窗口选项，进入绘图区，在绘图区里选择图形的范围，如图所示：

【步骤08】

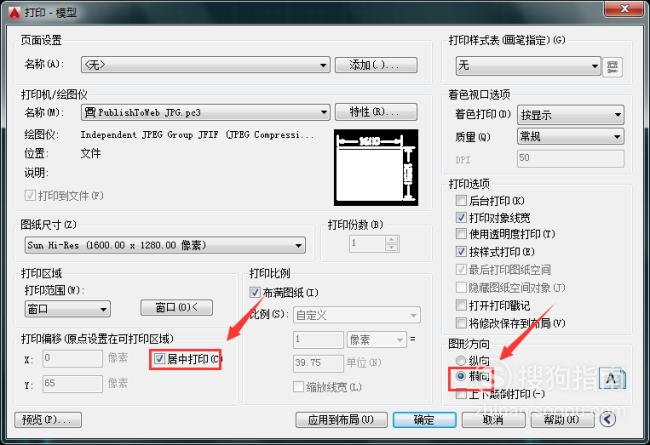

选择图形的范围后，点击鼠标左键回到打印设置里，在打印设置里勾选居中打印，图纸方向为横向，如图所示：

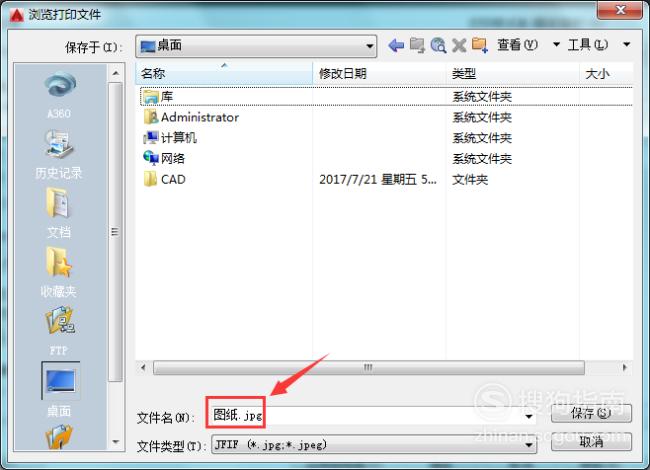

【步骤09】

设置好后，点击确定弹出浏览打印文件对话框，在该对话框设置文件的名字，如图所示：

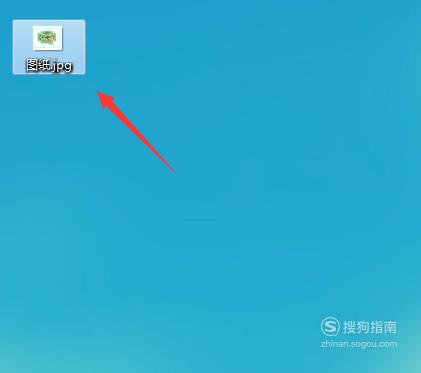

【步骤10】

设置完成以后，点击保存我们就将CAD文件转为JPG格式的文件了，如图所示：
