CAD中如何设置尺寸标注样式

我们在使用CAD进行绘图后就需要对该图形进行尺寸的标注，下面我们就来看看CAD中如何设置尺寸标注样式的吧。

工具/材料

使用软件：CAD

操作方法

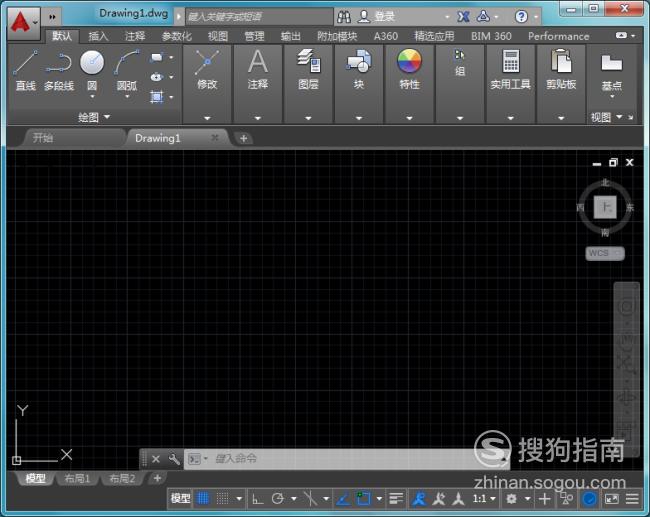

【步骤01】

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

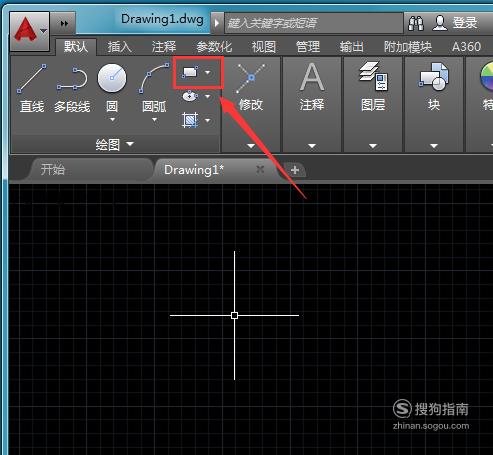

【步骤02】

在该界面内找到矩形选项，如图所示：

【步骤03】

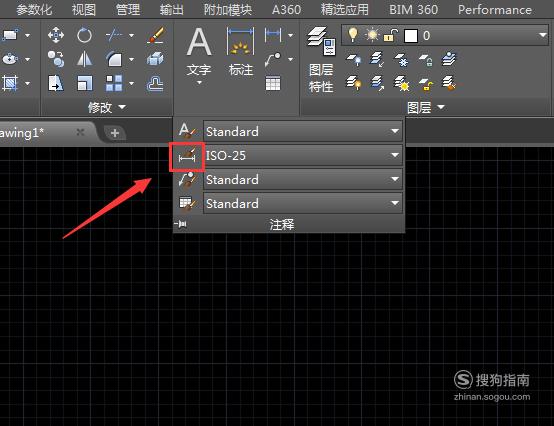

使用矩形命令在绘图区里绘制一个矩形，然后在注释里找到注释样式选项，如图所示：

【步骤04】

点击注释样式选项，在弹出的对话框内找到修改选项，如图所示：

【步骤05】

点击修改选项，在弹出的对话框内找到线选项，在线设置里我们可以设置颜色，线型和线宽，如图所示：

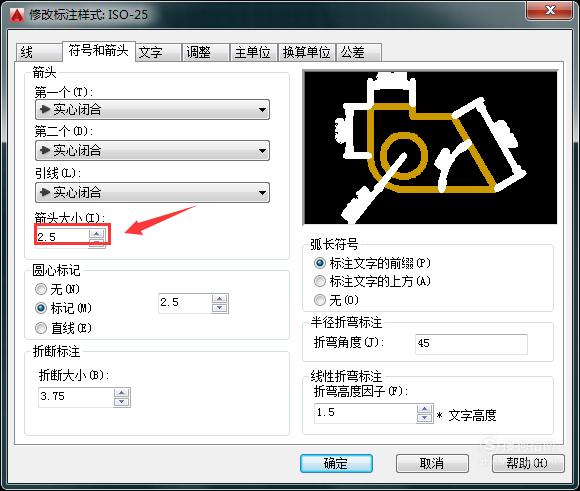

【步骤06】

再选择箭头和符号选项，在这里可设置箭头样式和箭头大小，如图所示：

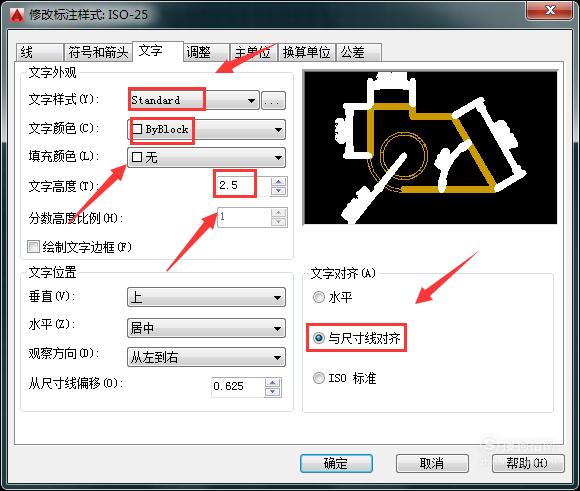

【步骤07】

再选择文字选项，在这里可设置文字的字体、文字的颜色、文字的高度和文字的对齐方式，如图所示：

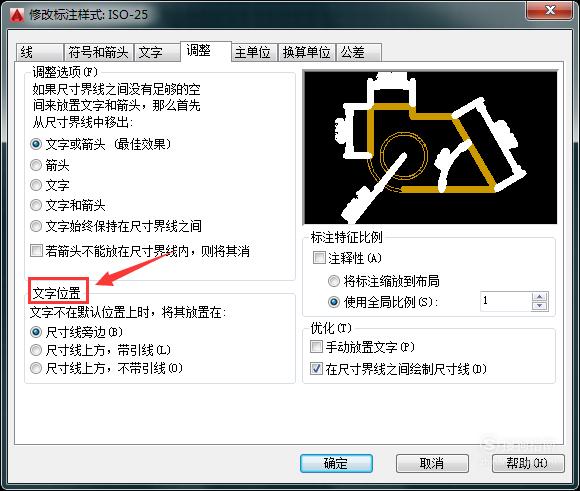

【步骤08】

再选择调整选项，在这里可设置文字的位置，如图所示：

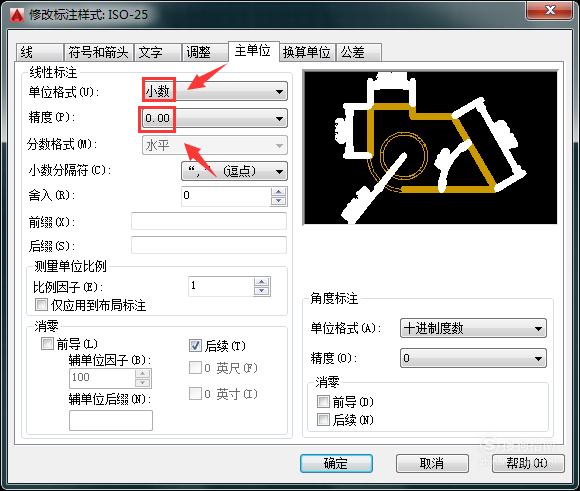

【步骤09】

再选择主单位选项，在这里可设置单位的格式和精度，如图所示：

【步骤10】

再选择换算单位选项，在这里可设置单位的格式和精度，如图所示：

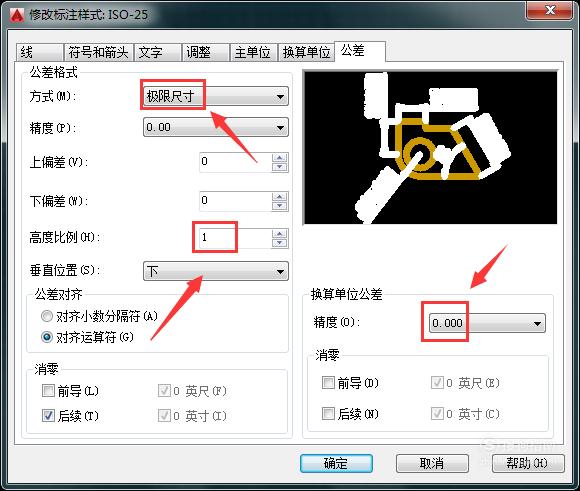

【步骤11】

再选择公差选项，在这里可设置公差的方式、比例和精度，如图所示：

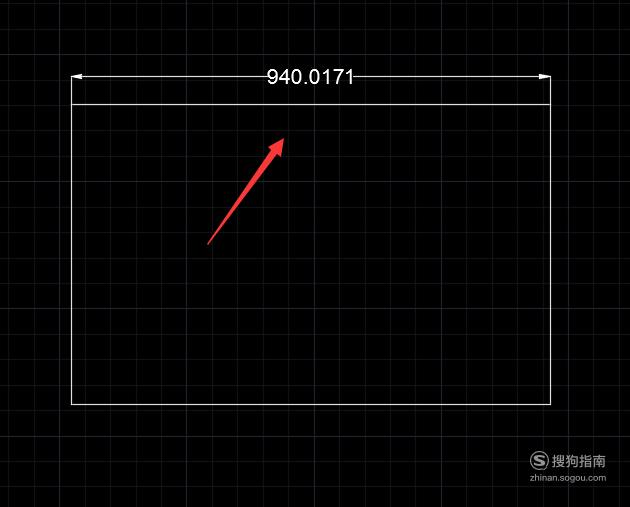

【步骤12】

将以上各项设置完毕以后我们就可以进行标注了，如图所示：
