cad中虚线显示不出来怎么办

我们在使用CAD时打开图形文件，在图形文件我们画的图形里使用了虚线，但是虚线却显示不出来了，这时该怎么办呢，下面我们就来看看cad中虚线显示不出来怎么解决的吧。

工具/材料

使用软件：cad

操作方法

【步骤01】

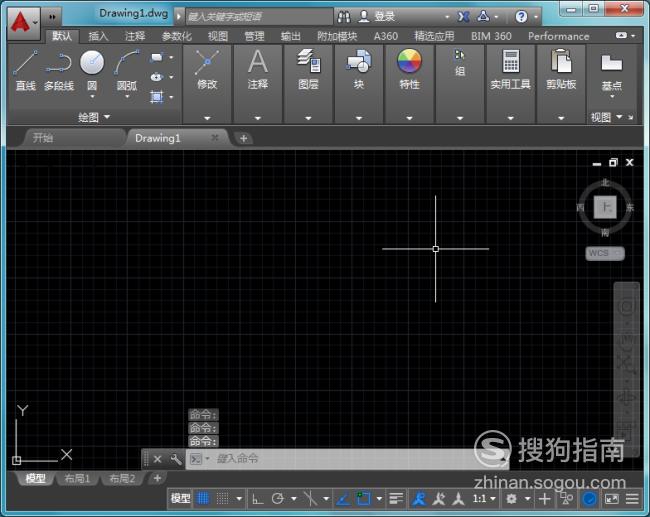

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

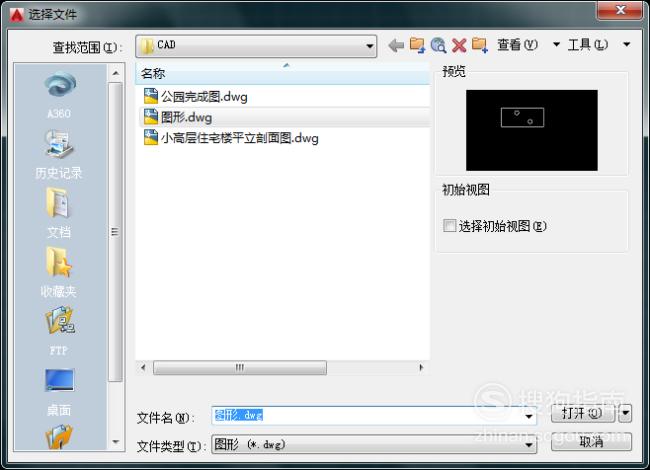

在该界面按下Ctrl+O键弹出选择文件对话框，在该对话框内找到我们的图形文件，如图所示：

【步骤03】

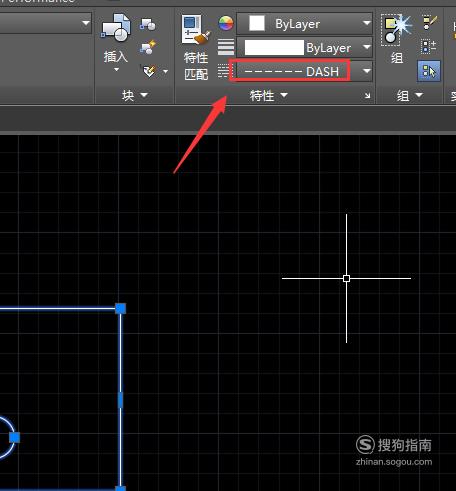

选择打开的图形，在线型里可以看到该线型为虚线，可是却没有显示出来，如图所示：

【步骤04】

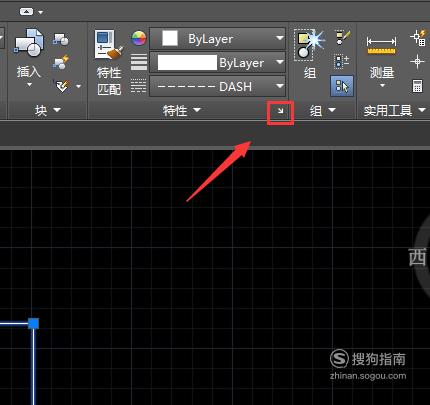

选择矩形在菜单区里找到特性设置选项，如图所示：

【步骤05】

点击特性设置选项，弹出特性对话框，如图所示：

【步骤06】

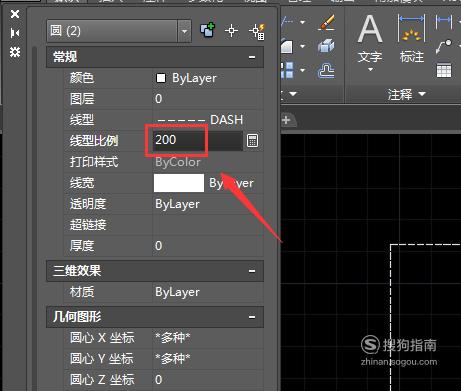

在该对话框内找到线型比例选项，在输入框内输入比例值，如图所示：

【步骤07】

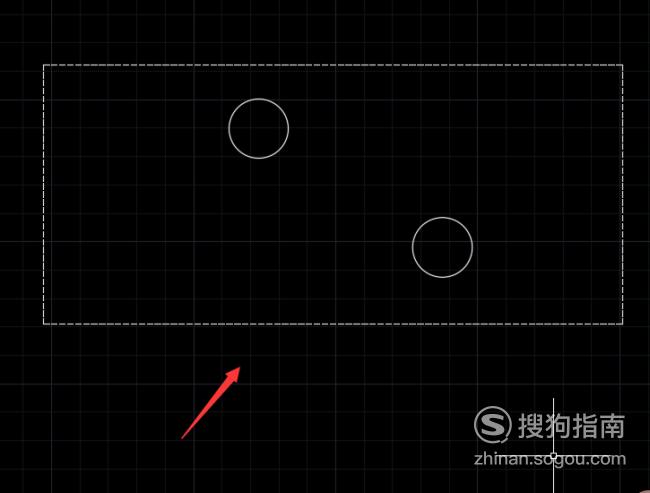

输入比例值后，按下回车可以看到我们选择的图形就显示为虚线了，如图所示：

【步骤08】

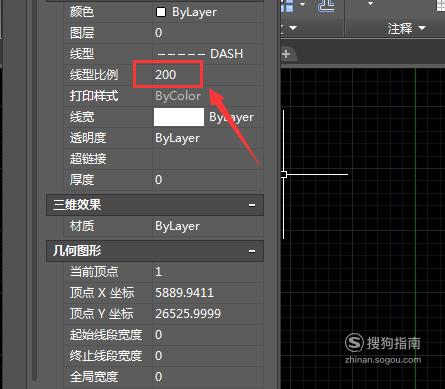

在选择其他的图形在特性里输入线型的比例值，如图所示：

【步骤09】

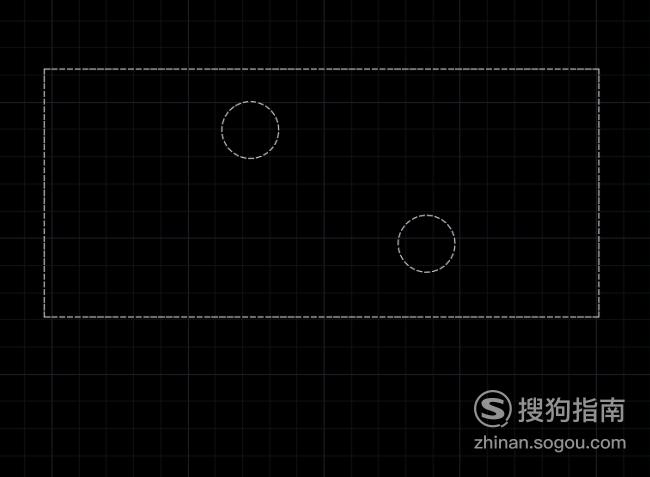

最后可以看到我们所有的线型全部显示为虚线了，如图所示：
