CAD中如何画标高符号

在CAD绘制图纸时，我们经常需要一些标注符号，这些标注符号的画法也是多种多样的，下面我们就来看看CAD中如何画标高符号的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

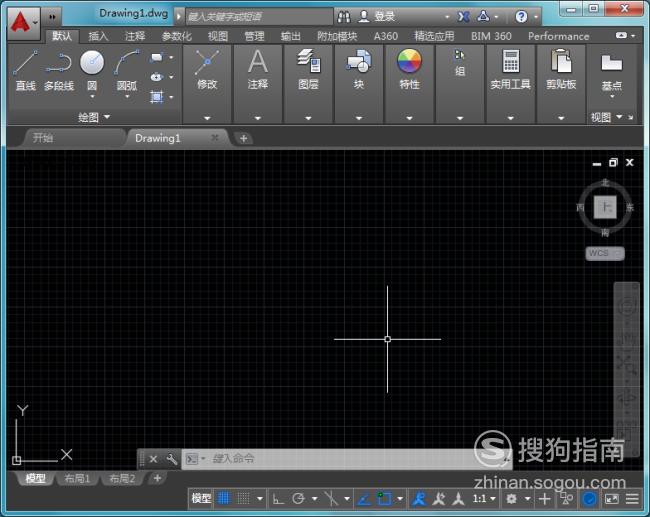

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

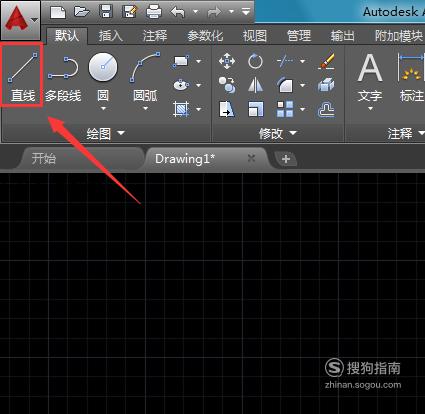

在该界面内找到直线命令，如图所示：

【步骤03】

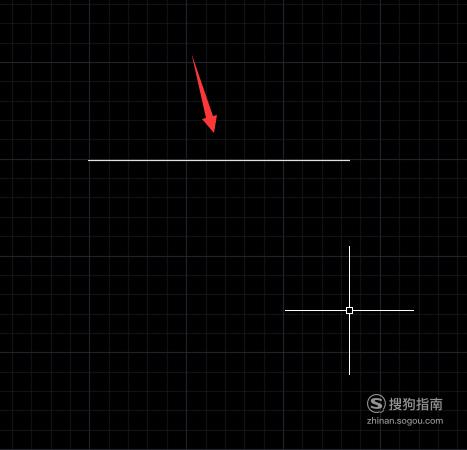

使用直线命令，在绘图区里绘制一条线段，如图所示：

【步骤04】

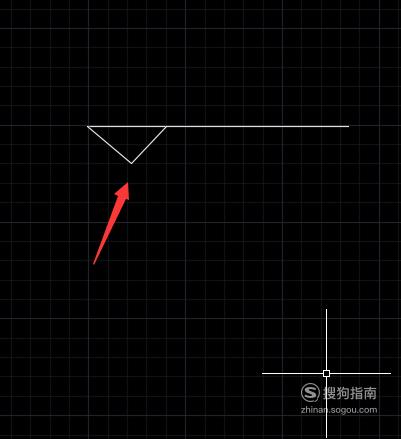

再在线段的左侧画出一个三角形，如图所示：

【步骤05】

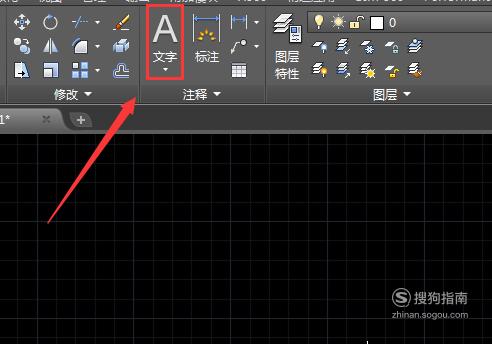

在菜单里区里找到文字选项，如图所示：

【步骤06】

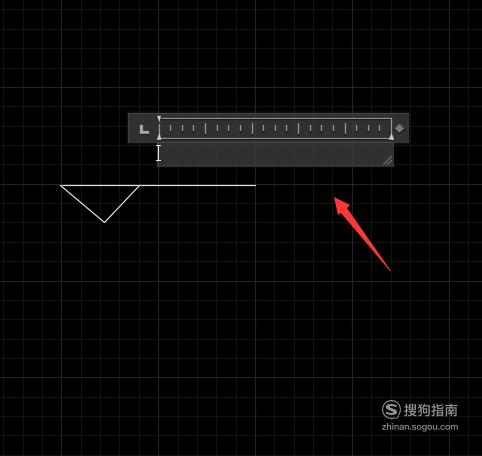

选择文字选项，在直线上点击鼠标左键出现文字输入框，如图所示：

【步骤07】

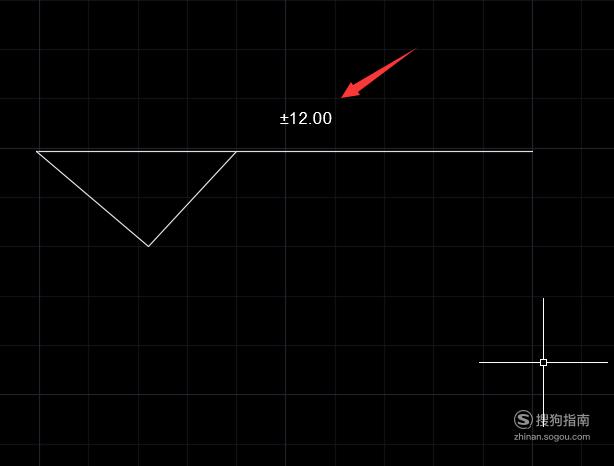

在文字输入框内输入标注的文字，如图所示：

【步骤08】

选择文字并双击鼠标左键，进入文字编辑模式，选择文字在文字大小里设置为10，如图所示：

【步骤09】

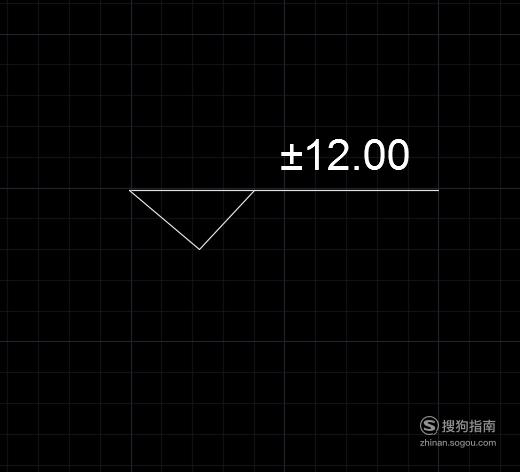

设置好文字大小后，调节文字的位置最后的标高符号就画好了，如图所示：
