CAD中箭头画法

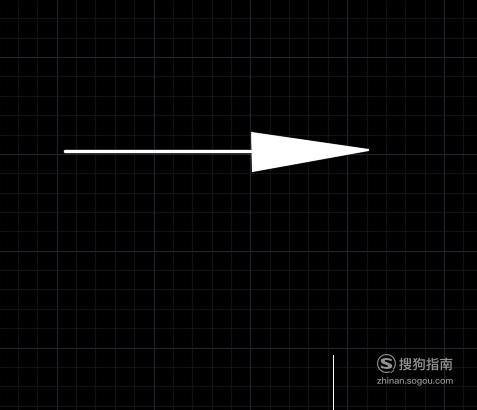

我们在使用CAD绘制图形时经常需要绘制箭头，在CAD里箭头的绘制方法是多种多样的，下面我们就一起来看看在CAD中是如何绘制箭头的吧，绘制的箭头图形如图所示：

工具/材料

使用软：CAD

操作方法

【步骤01】

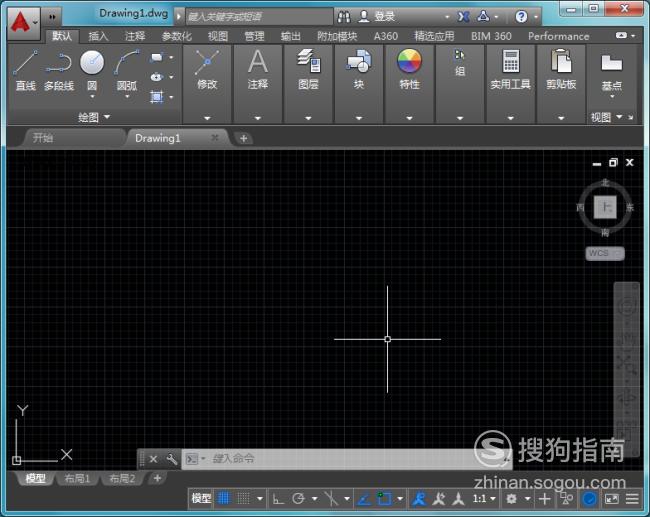

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

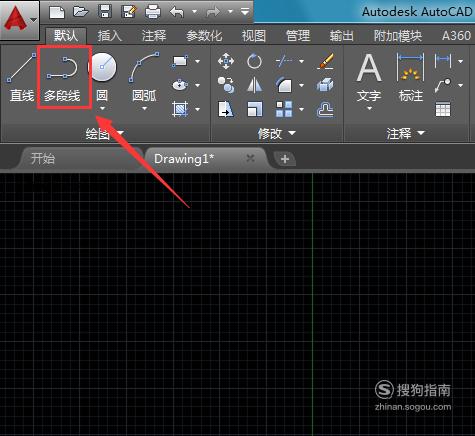

在该界面内找到多段线选项，如图所示：

【步骤03】

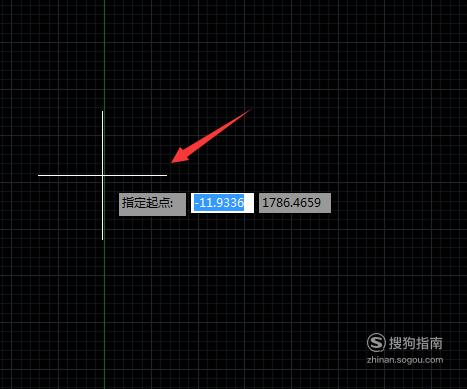

选择多段线选项，提示我们指定第一点，如图所示：

【步骤04】

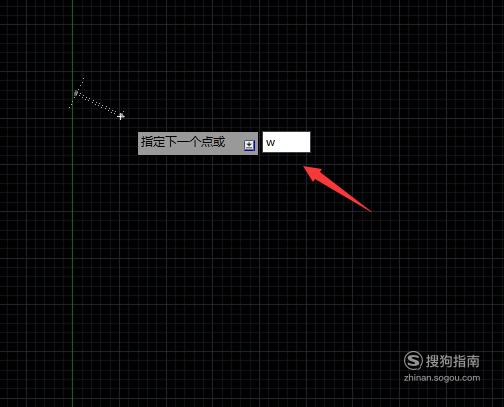

使用鼠标左键在绘图区里点击指定第一点，并在提示框内输入w命令，如图所示：

【步骤05】

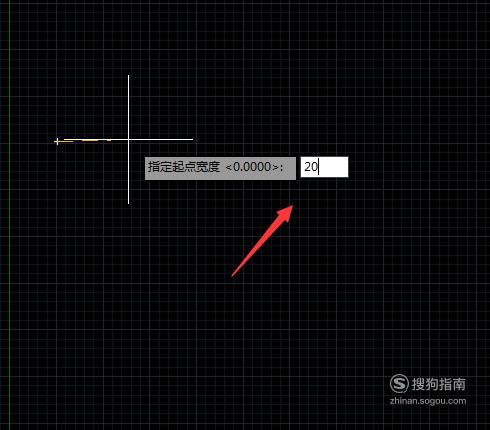

输入w后按下回车键，再在提示里输入线宽为20，如图所示：

【步骤06】

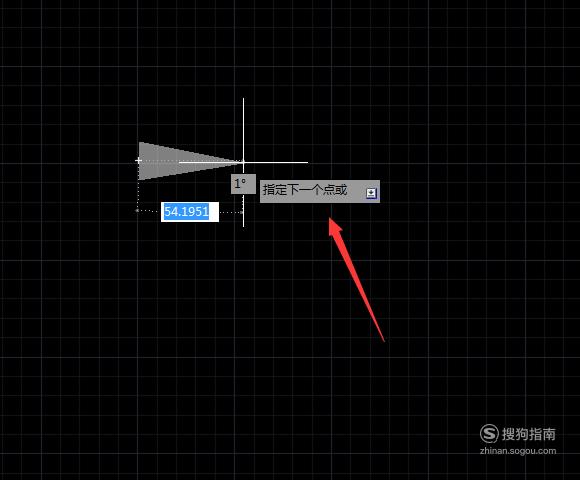

输入线宽后按下回车键指定下一点，如图所示：

【步骤07】

在点击鼠标左键，这样箭头的头部就画好了，如图所示：

【步骤08】

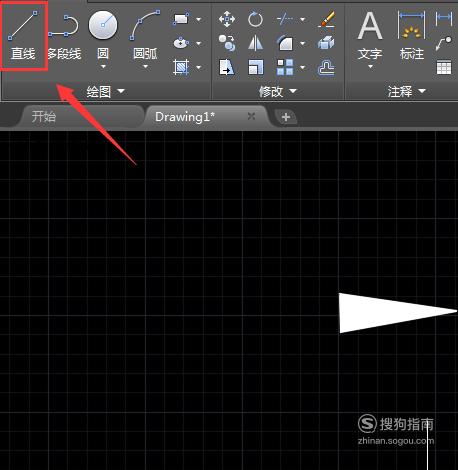

再在菜单区里找到直线命令，如图所示：

【步骤09】

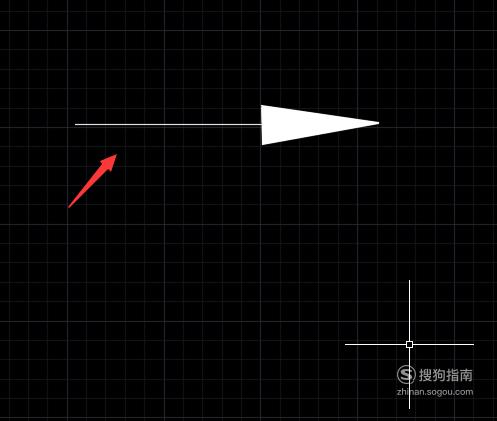

使用直线命令在箭头的头部后绘制箭头的尾部，如图所示：

【步骤10】

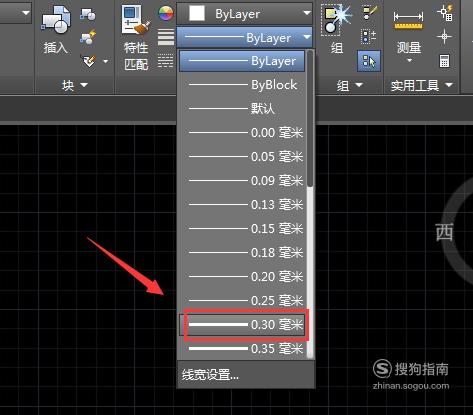

选择箭头的尾部在编辑区里找到线宽选项，设置线宽为0.3mm，如图所示：

【步骤11】

设置好线宽后，我们的肩头就绘制好了，如图所示：
