CAD绘制施工平面布置图

CAD是一款功能强大的工程图纸绘制软件，我们使用该软件可以绘制各式各样的图纸，下面我们就来看看使用CAD如何绘制施工平面布置图的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

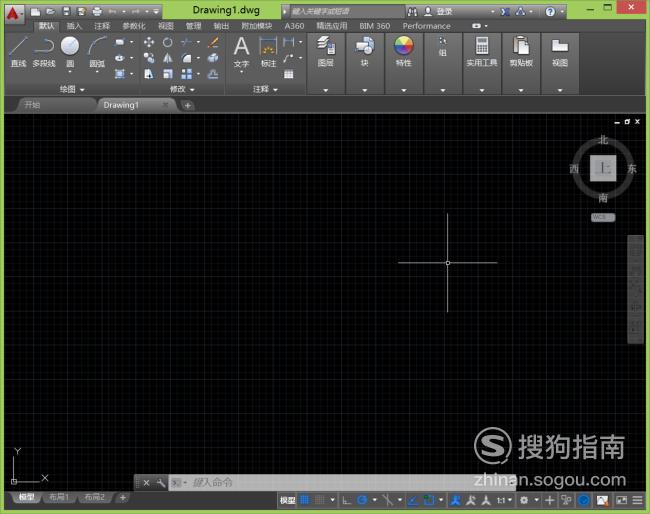

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

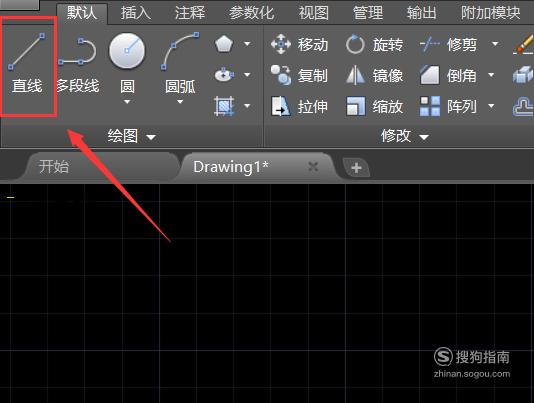

在该界面内找到直线命令，如图所示：

【步骤03】

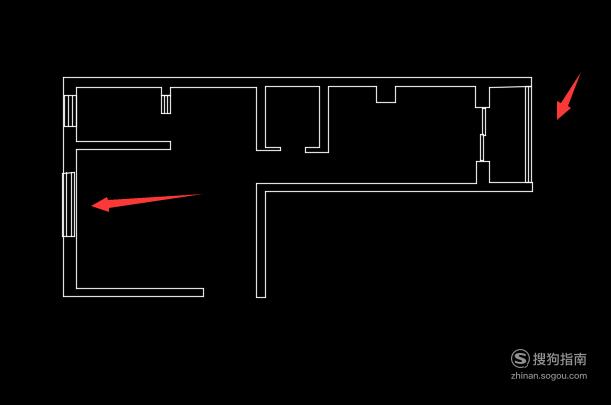

使用直线命令在绘图区绘制施工图的墙体，如图所示：

【步骤04】

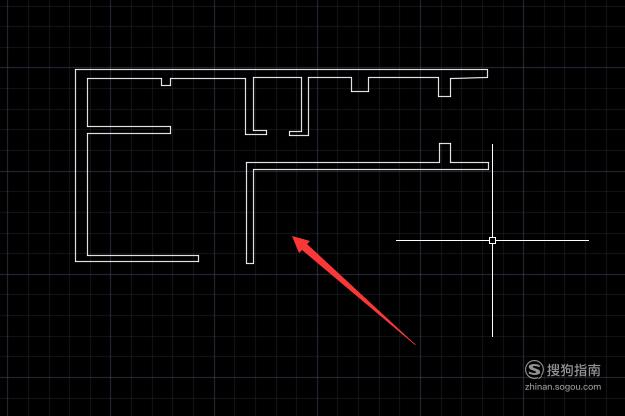

在绘制承重结构，如图所示：

【步骤05】

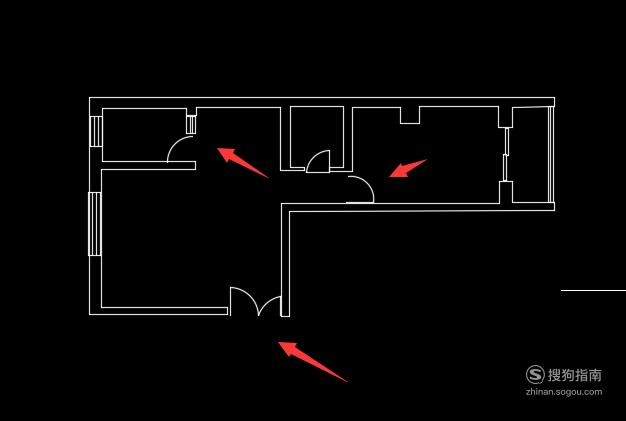

在门的位置上绘制出门，如图所示：

【步骤06】

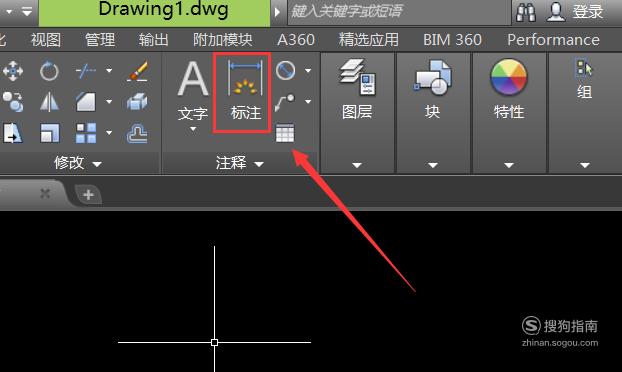

再找到标注里的对齐标注选项，如图所示：

【步骤07】

使用对齐标注，先标注出一面墙体的尺寸，如图所示：

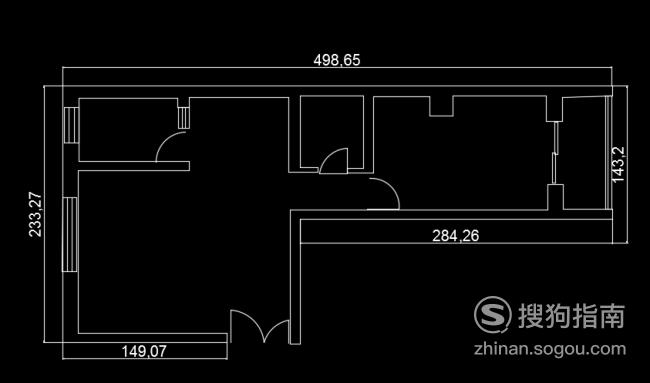

【步骤08】

在标注出其他墙体的尺寸，我们的施工图就绘制好了，如图所示：
