CAD中多重引线标注绘图技巧

在对CAD绘制的图纸进行标注时，除了常规的标注外我们还可以通过多重引线进行标注，下面一起来看看CAD中多重引线标注绘图技巧吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

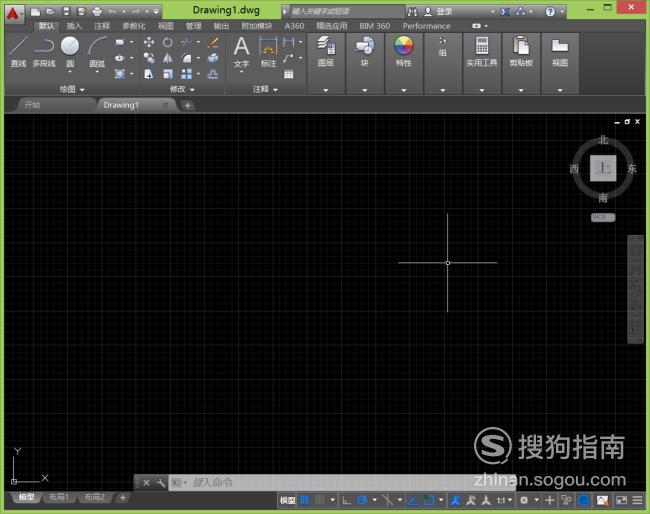

在桌面上双击CAD快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

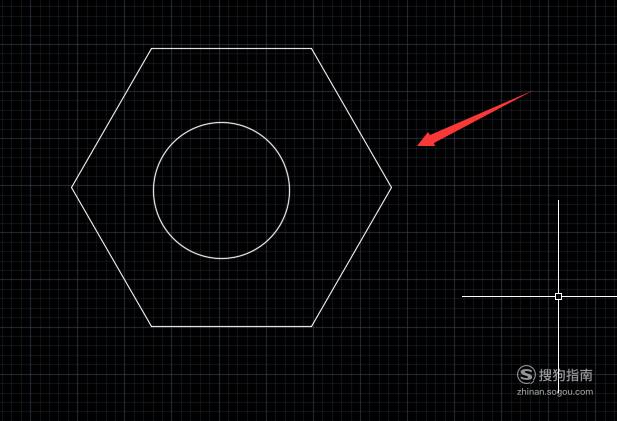

在该界面内按下Ctrl+O键弹出文件选择对话框，在该对话框内找到我们需要标注的文件，如图所示：

【步骤03】

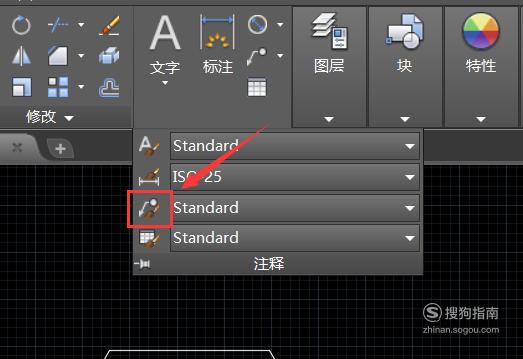

在注释里找到多重引线样式选项，如图所示：

【步骤04】

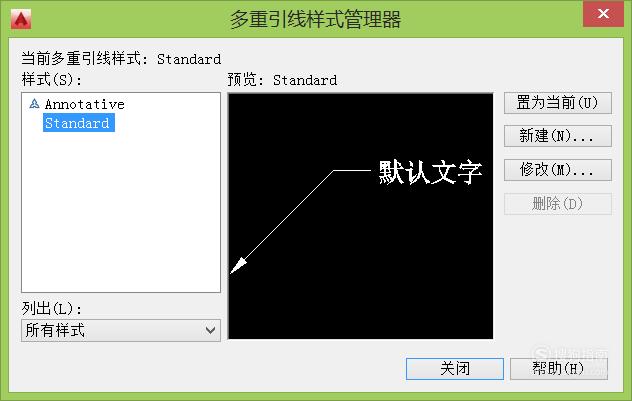

点击多重引线样式选项，弹出多重引线样式对话框，如图所示：

【步骤05】

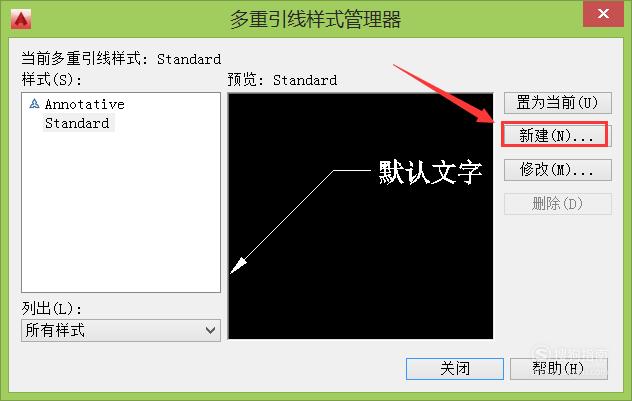

在多重引线样式找到新建选项，如图所示：

【步骤06】

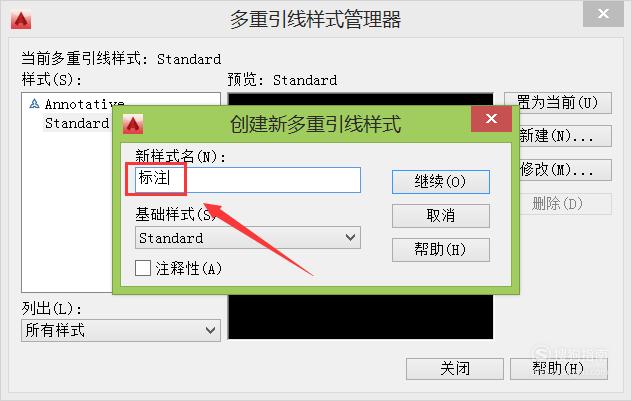

点击新建选项，弹出创建新多重引线样式对话框，在名称是输入我们新建的名字，如图所示：

【步骤07】

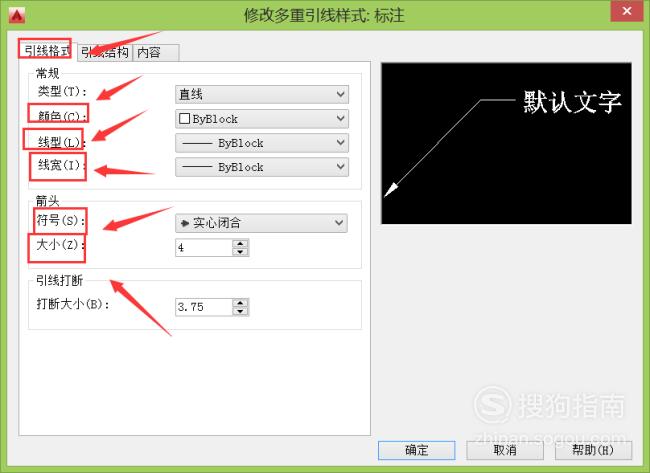

然后点击继续，在弹出的对话框内点击引线格式选项，在这里可以设置颜色线型线宽，及箭头的序号和大小，如图所示：

【步骤08】

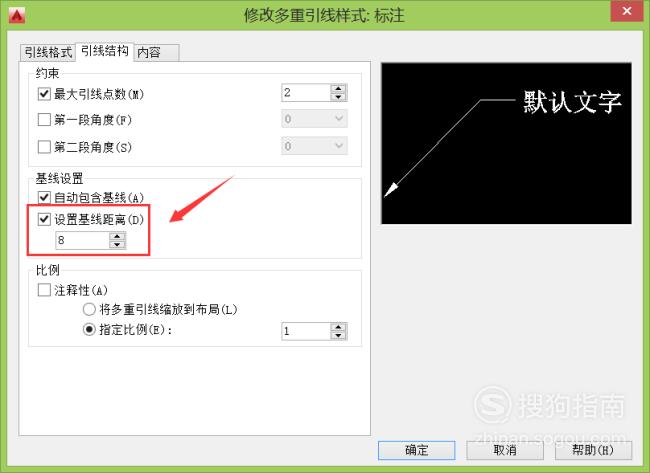

点击引线结构，可以设置基线距离，如图所示：

【步骤09】

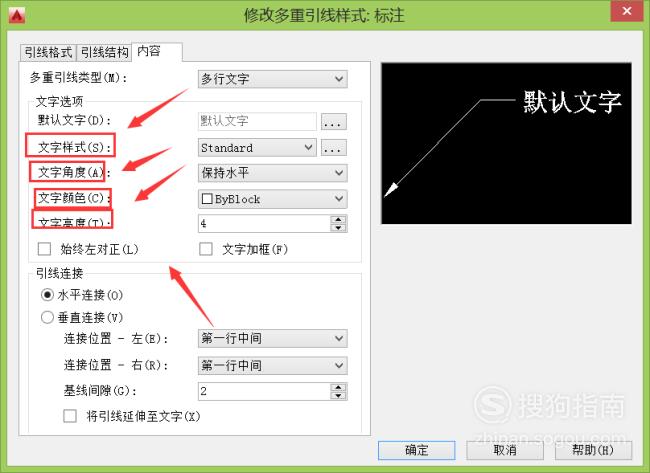

点击内容可以设置文字的样式，角度，颜色和高度，如图所示：

【步骤10】

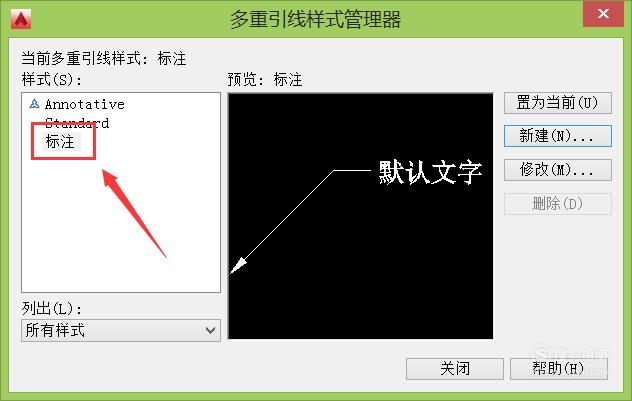

设置完成后点击确定回到多重引线样式管理器对话框，选择我们创建的样式，关闭该对话框，如图所示：

【步骤11】

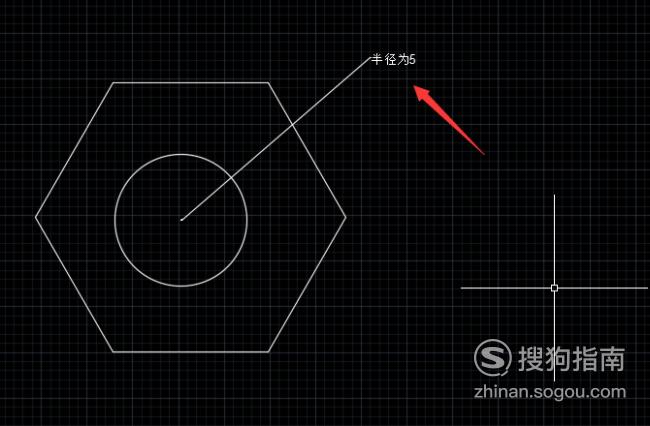

选择多重引线选项，选择圆对其进行标注并输入文字，我们就标注好了，如图所示：
