cad尺寸标注设置教程

我们在使用CAD绘制图纸之后，就需要对绘制的图纸进行标注，下面我们就来看看CAD尺寸标注是如何设置的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

在桌面上双击CAD的快捷图标打开CAD这款软件，进入CAD的操作界面，如图所示：

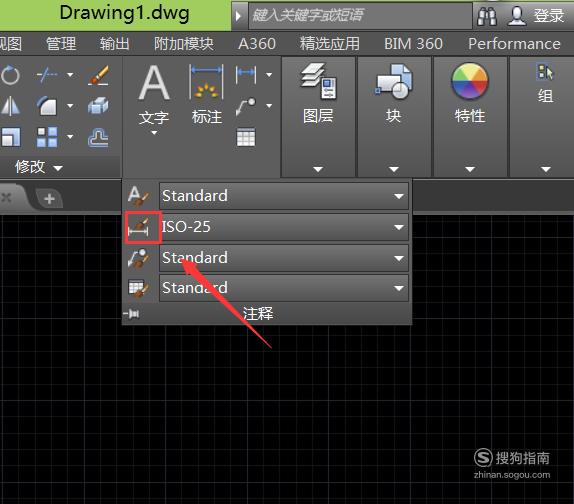

【步骤02】

在该界面内找到标注选项，点击标注找到标注样式对话框，如图所示：

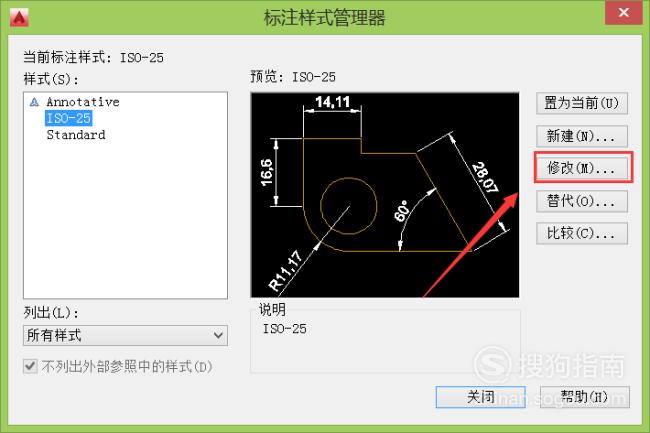

【步骤03】

点击标注样式选项，弹出标注样式管理器对话框，在该对话框内找到修改选项，如图所示：

【步骤04】

点击修改弹出修改标注样式对话框，在这里我们可以按照需要进行修改设置，如图所示：

【步骤05】

点击线选项，在其界面内可以看到非常多的选项，在这里可以设置尺寸线的颜色，线型和宽度，尺寸界线的颜色、线型和宽度，高度和偏移量，如图所示：

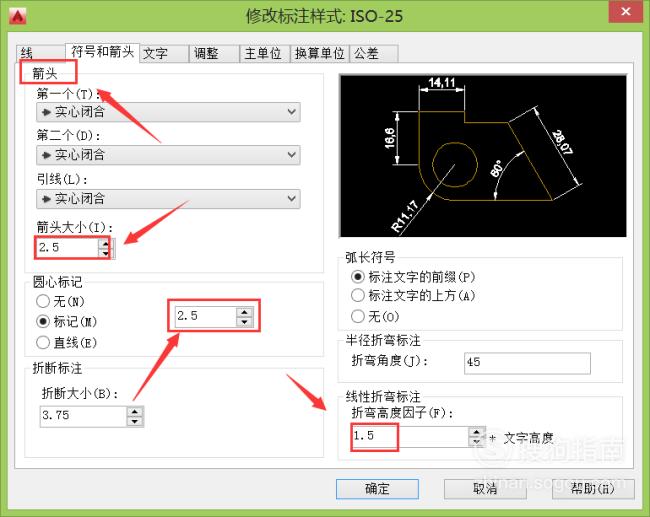

【步骤06】

点击符号和箭头选项，在其界面内可以设置标注的两个箭头的样式，箭头的大小，以及高度因子，如图所示：

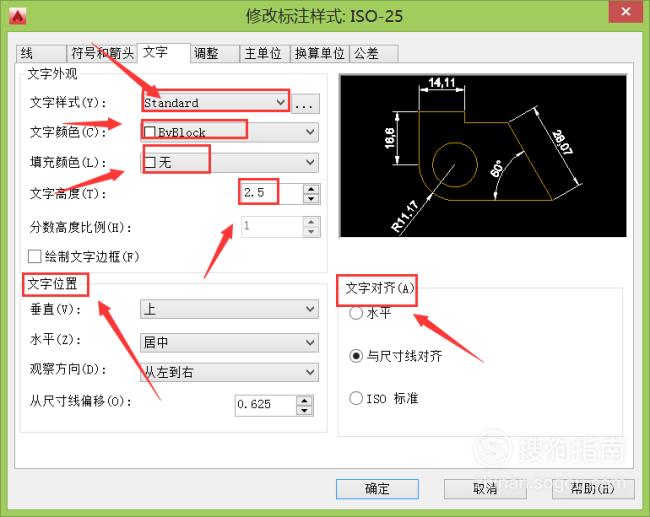

【步骤07】

点击文字选项，可以设置文字的样式，颜色，大小，文字的位置和对齐方式，如图所示：

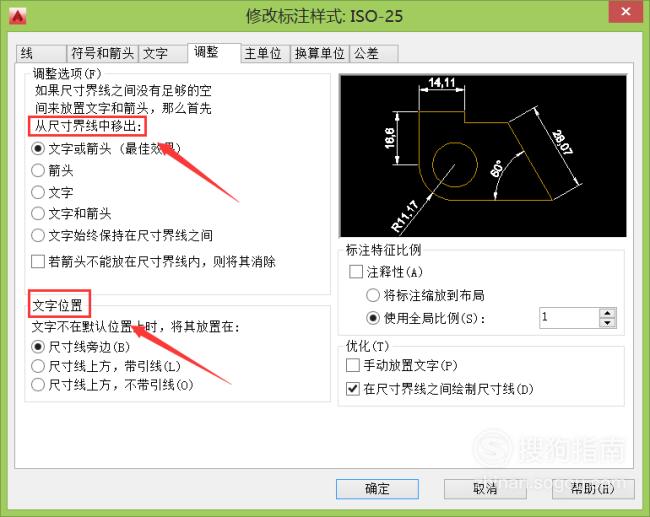

【步骤08】

点击调整选项，可以设置箭头，文字等移出尺寸界线，同时设置文字的位置，如图所示：

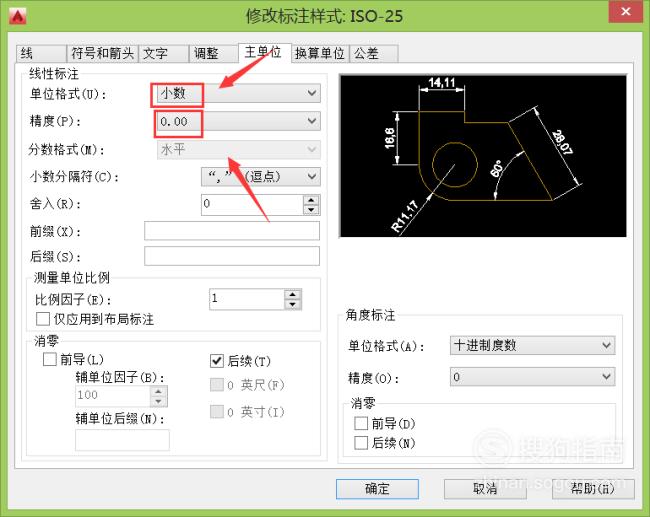

【步骤09】

点击主单位，可以设置单位的格式，精度以及比例因子，如图所示：

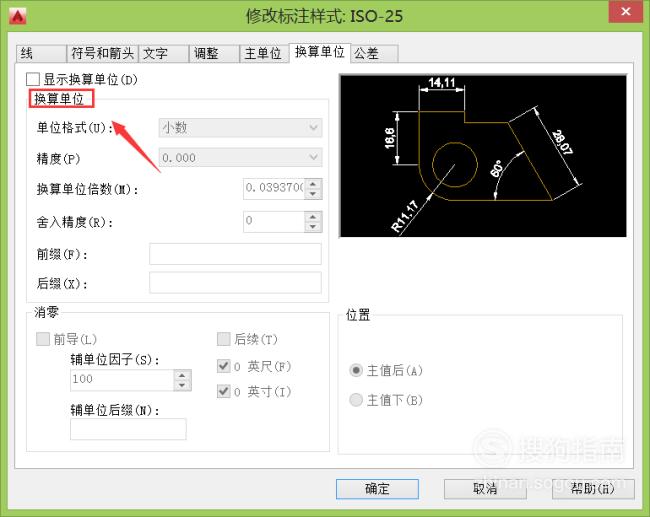

【步骤10】

点击换算单位选项，可以设置换算的单位的格式及精度，如图所示：

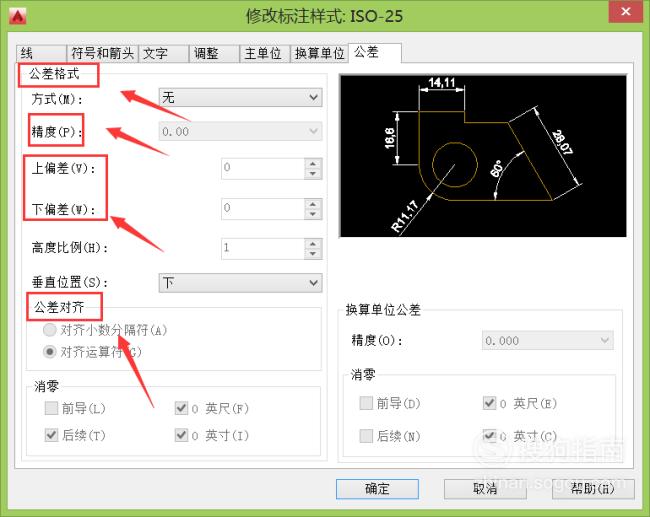

【步骤11】

点击公差选项，可以设置公差的格式，精度，偏差及对齐方式，在实际应用中根据需要进行设置，如图所示：
