如何在CAD中画倒圆角

在使用CAD绘图时，需要在两条相交的线之间生成圆角，此时该怎么做呢，一起来看看如何在CAD中画倒圆角？的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

在桌面上双击CAD的快捷图标，打开该软件进入CAD的操作界面，如图所示：

【步骤02】

在该界面内找到矩形工具，如图所示：

【步骤03】

使用矩形工具在绘图工作区里绘制一个矩形，如图所示：

【步骤04】

再在工具区里找到圆角选项，如图所示：

【步骤05】

点击圆角选项，在命令行内输入R命令，如图所示：

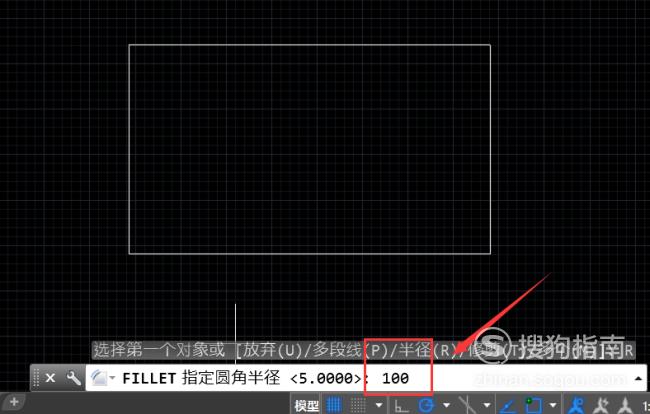

【步骤06】

输入R命令后，按下键盘上的回车键，再在命令行内输入半径为100，如图所示：

【步骤07】

按照提示在矩形上选择一条边，如图所示：

【步骤08】

按照提示再在矩形上选择一条边，此时会出现圆角了，如图所示：

【步骤09】

选择第二条边以后，在选择的两条边相交处就生成了圆角，如图所示：

【步骤10】

按照以上的操作将剩余的也进行圆角操作，最后就得到了圆角矩形，如图所示：
