CAD 机械制图中设置图层、线型、线宽及颜色

我们在使用CAD进行机械制图时，需要很多图层线型及颜色，下面一起来看看CAD 机械制图中设置图层、线型、线宽及颜色的吧。

工具/材料

使用软件：CAD

操作方法

【步骤01】

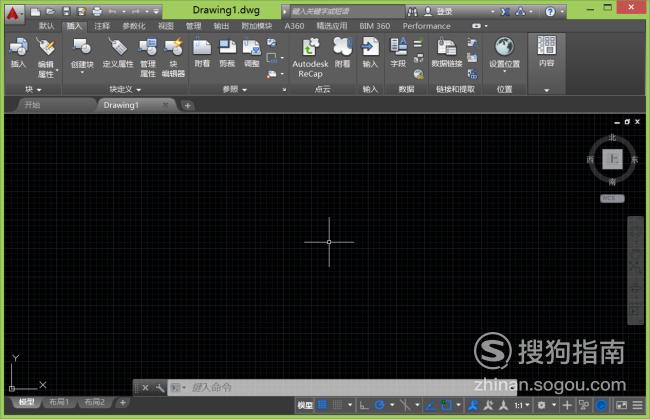

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

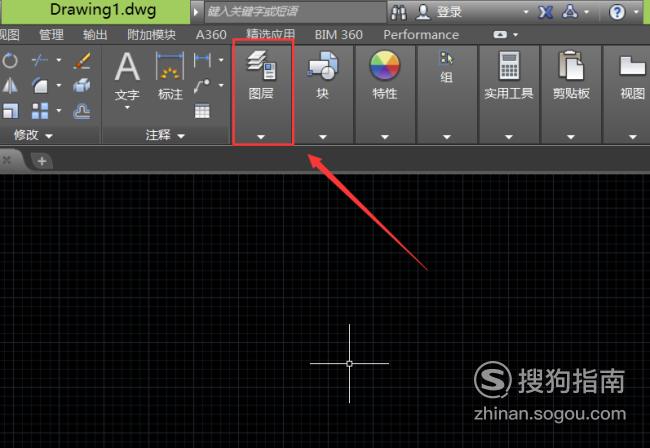

在该界面内找到图层选项，如图所示：

【步骤03】

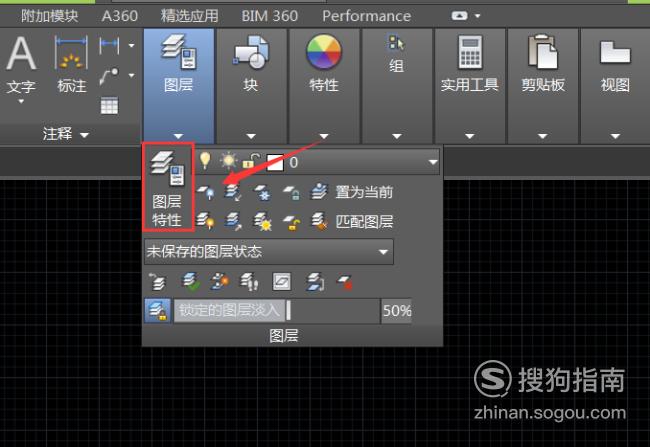

点击图层选项，在其内找到图层特性选项，如图所示：

【步骤04】

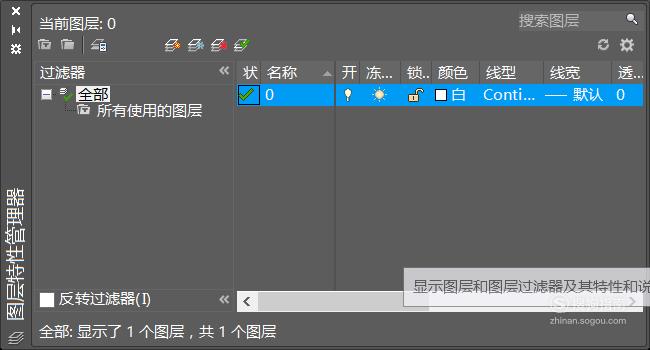

点击图层特性，弹出其对话框，如图所示：

【步骤05】

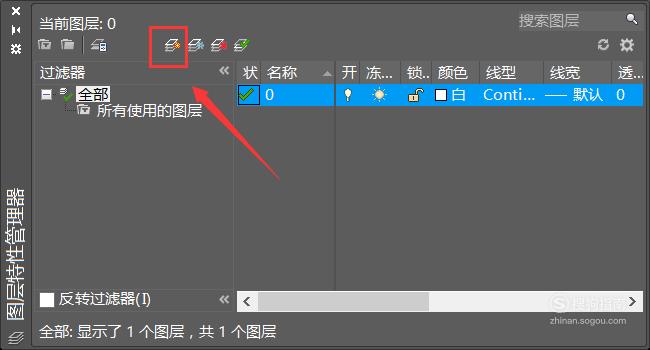

在该对话框找到新建图层选项，如图所示：

【步骤06】

点击新建图层选项，新进一个图层，在新建的图层上可以给图层重命名，如图所示：

【步骤07】

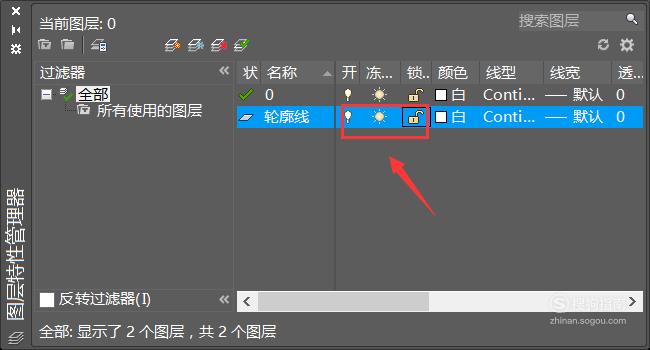

后面的开关，冻结和锁定是操作图层状态的，如图所示：

【步骤08】

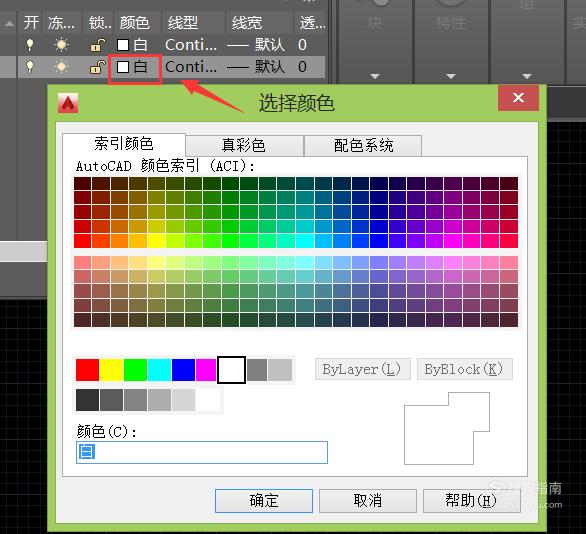

在其后找到颜色选项，点击颜色选项，弹出选择颜色对话框，设置颜色后在该图层绘画的图形与其一致，如图所示：

【步骤09】

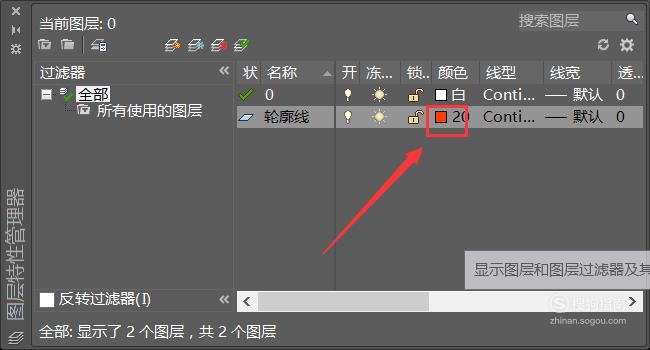

在此我们选择红色可以看到色块就变成了，红色，如图所示：

【步骤10】

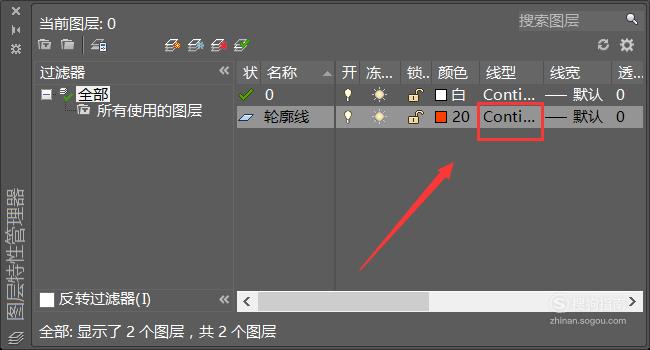

颜色后面就是线型选项，如图所示：

【步骤11】

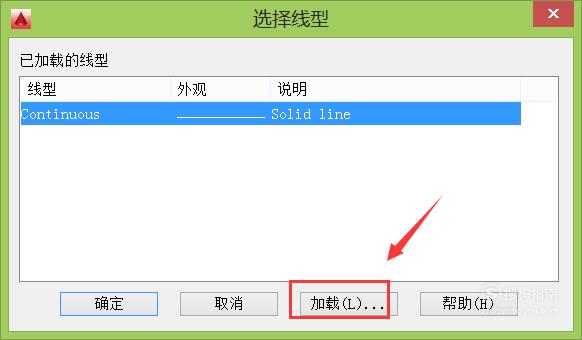

点击线性选项，弹出选择线型对话框，在该对话框内找到加载选项，如图所示：

【步骤12】

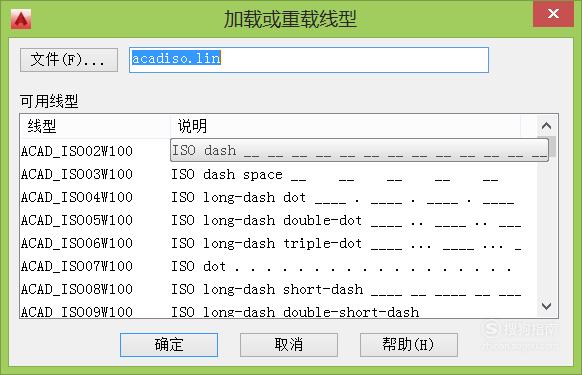

点击加载选项后，弹出加载或重载线型对话框，如图所示：

【步骤13】

在该对话框内根据需要选择不同的线型在此我们选择点画线，如图所示：

【步骤14】

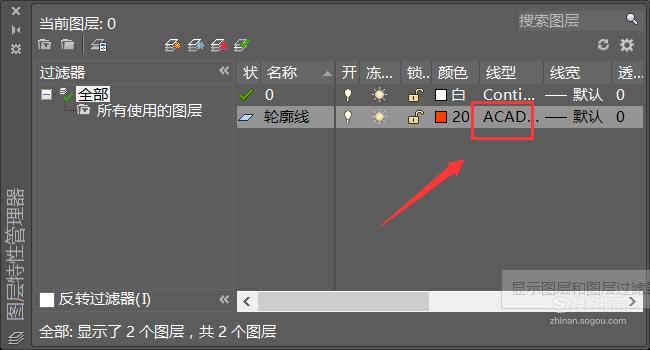

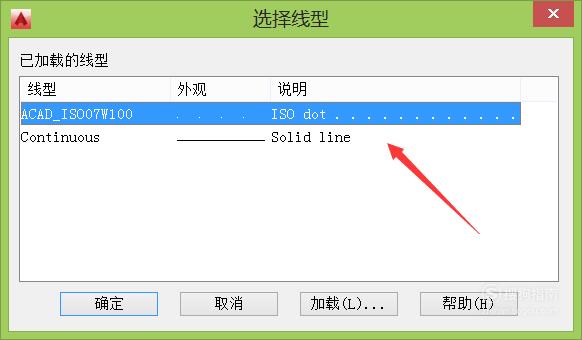

选择点画线，点击确定可以看到线型就变成选择的线型了，如图所示：

【步骤15】

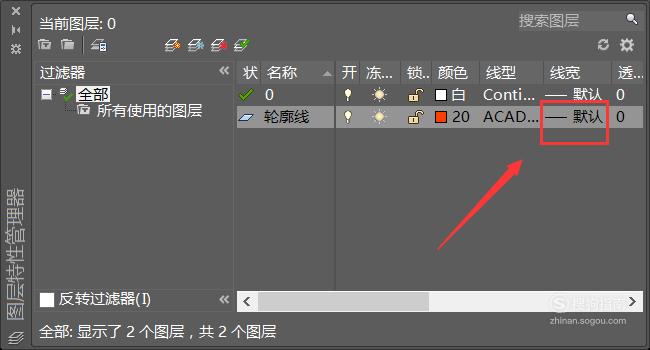

在其后是设置线宽线型，如图所示：

【步骤16】

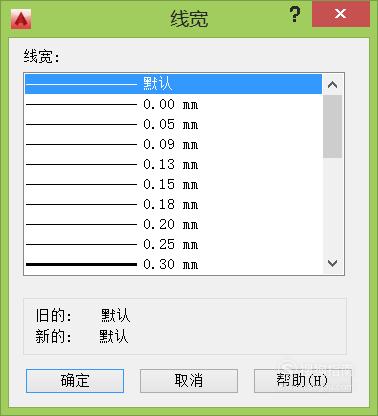

点击线宽线型，弹出线宽对话框，如图所示：

【步骤17】

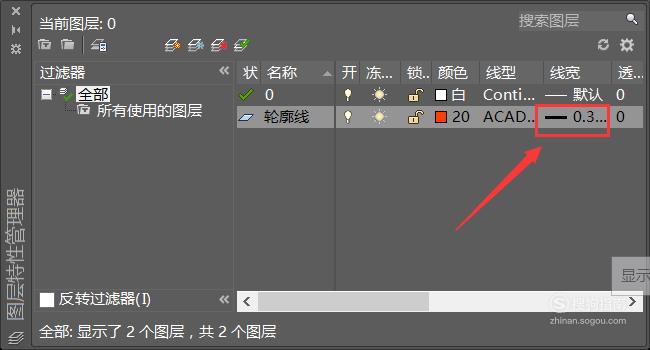

在该对话框内设置我们的线宽为0.3，如图所示：

【步骤18】

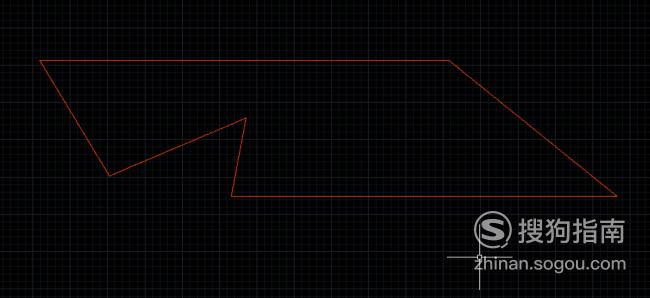

将该图层设置为当前图层，找到直线命令，在绘图区画出一个图形，该图形的特性就是我们刚刚设置好的，如图所示：
