AutoCAD 绘制三视图的基本步骤

AutoCAD 绘制三视图的基本步骤都有哪些呢？快来看看吧。

材料/工具

AutoCAD

方法

步骤1

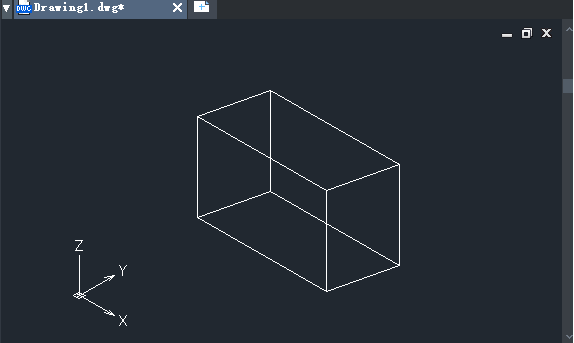

先按照需要的大小尺寸绘制出一个三维长方体

步骤2

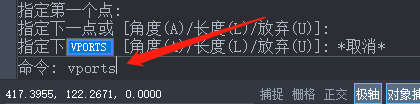

在命令行输入“VPORTS”回车

步骤3

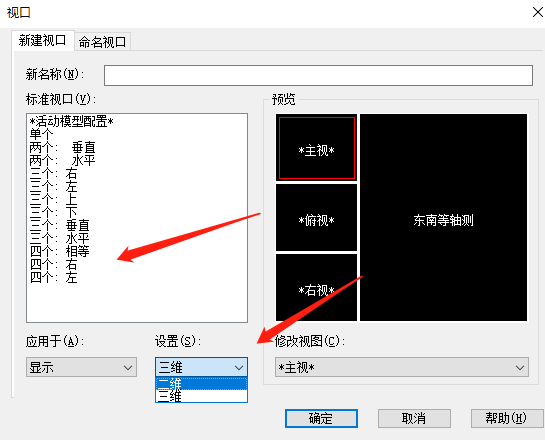

在“视口”面板中可以设置二维或三维视图

步骤4

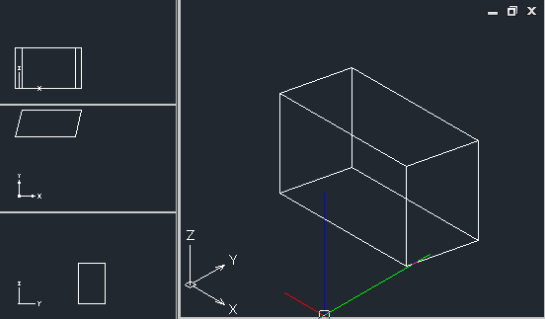

确定后如下图所示，就能看到绘制好的图形三视图

步骤5

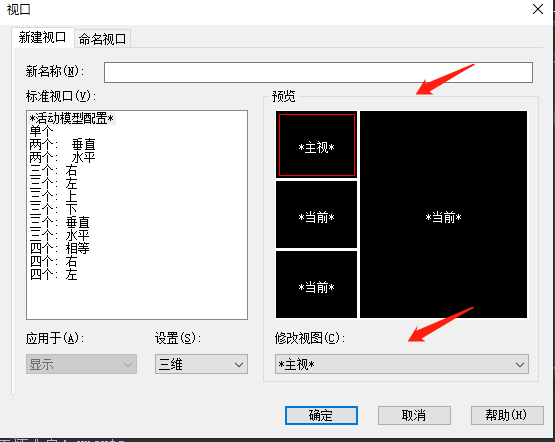

也可以通过视口版面设置视图的排列方式和顺序如下图箭头所示

步骤6

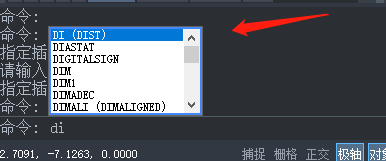

在执行命令行中输入“DI”

步骤7

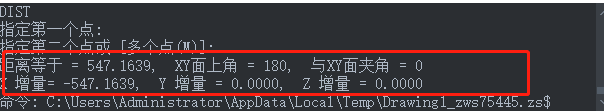

如下图所示可以测量出图形的长度/角度等信息

---
