CAD中如何绘制角度线

CAD中如何绘制角度线呢？快来看看吧。

材料/工具

CAD

方法

步骤1

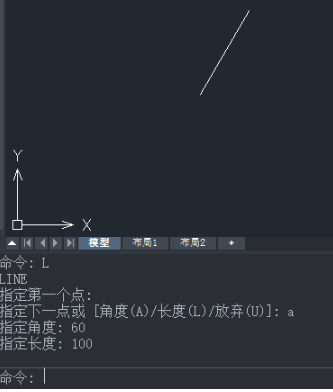

画一条与水平线的夹角为确定角度的线。在命令区输入：line并按回车键确认，或是在功能区或工具栏找到直线的图标进行绘画；鼠标在绘画区选定插入点，选定之后跟着命令区的提示，输入：A，之后输入角度；再输入：L，之后输入想要的线的长度，这样就能画一条与水平线的夹角为确定角度的线。

---

方法2

步骤1

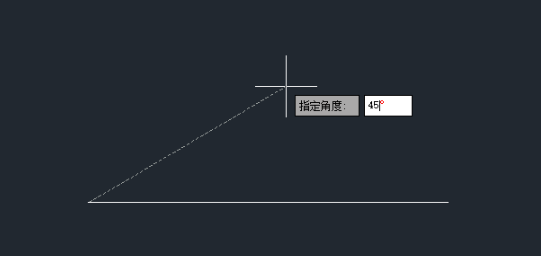

画一个指定角度的角。在绘画区画一条直线之后，在绘制另一条的时候直接设置角度。和方法一类似。先画一条直线之后，在直线上选一个点，再画一条直线，画的时候直接设置角度以及长度。

---

方法3

步骤1

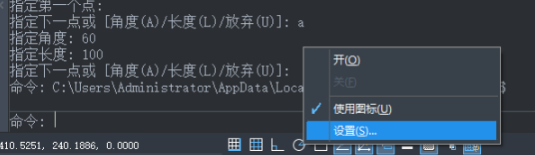

在命令区下方那里找到“极轴追踪”，点击鼠标右键，打开设置，进入草图设置对话框

步骤2

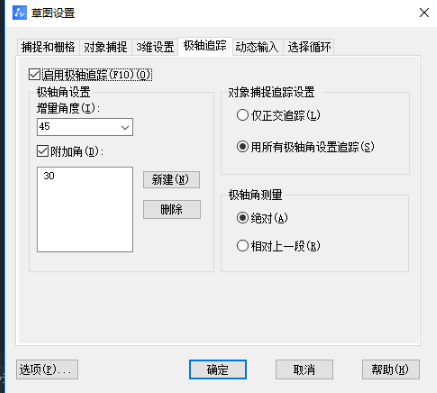

点击“极轴”追踪界面，勾选“启用极轴追踪”，先在“增量角度”那里面看有没有我们想要的角度，如果没有，就在“附加角”那里新建一个我们要的角度，然后确定

步骤3

开始画直线，如下图，这样，我们在绘画区画直线后，鼠标移到我们设置的角度附近就会有一条极轴出现，我们跟着极轴画线就可以。这样一个确定角度的角就画好了

---
