广联达导入CAD图纸后图纸显示不完整怎么处理

都知道CAD绘图设计很需要时间和耐心，一点点的失误，处理起来都会很麻烦。当然即使你没有犯错，也是会有不少的麻烦惹上你。CAD图纸显示不全，图纸无法打开，即使你没有对图纸进行任何操作，打不开也是屡见不鲜。如何解决？并不难 具体如何操作，下面就一起看看！

工具/材料

电脑 CAD软件 、广联达软件、 图纸

操作方法

【步骤01】

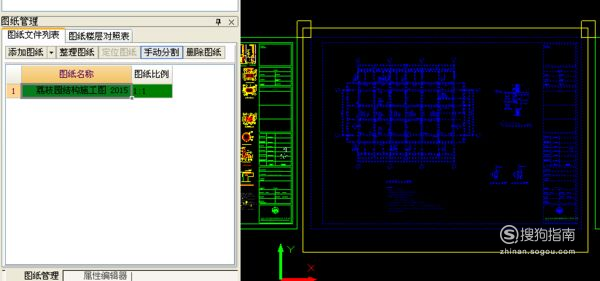

首先用CAD打开一张图纸，然后我们将图纸导入到广联达算量软件时，会发现很多图形和线条都消失不见了。

【步骤02】

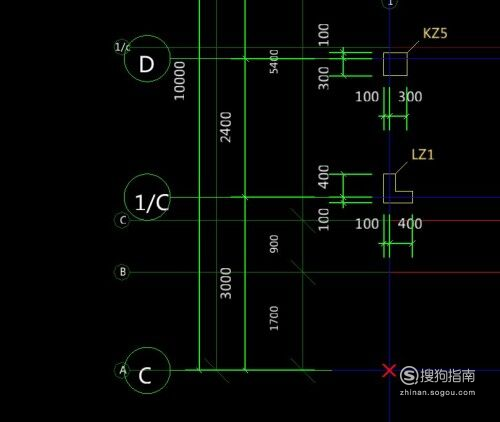

为什么会出现第一步中的情况呢？让我们重新回到CAD软件的窗口界面，打开图层控制器这时会发现有很多图层是外部参照。

【步骤03】

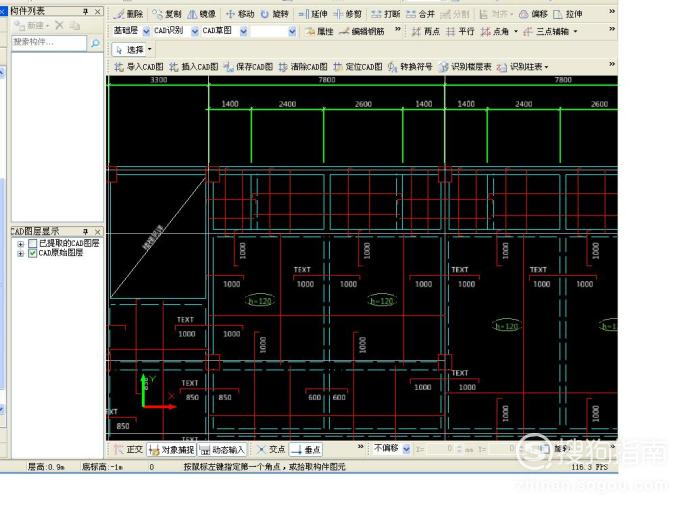

然后在CAD菜单栏选择“插入”--“选择外部参照”。

【步骤04】

这时候我们就会发现这张外部参照是已经加载的。

【步骤05】

对于已经加载的外部参照，我们需要对它进行一个绑定，点击鼠标右键-----在弹出的对话框中选择“绑定”。

【步骤06】

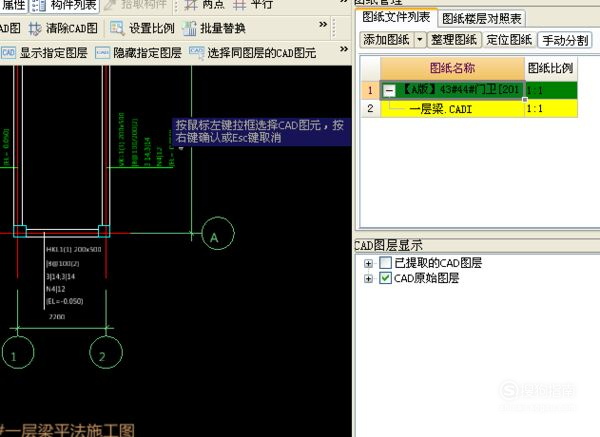

通过以上步骤，外部参照已经绑定成功，我们将图纸进行一下保存，然后将保存的图纸再倒入到广联达算量软件，这是发现图纸已经非常完整了。

【步骤07】

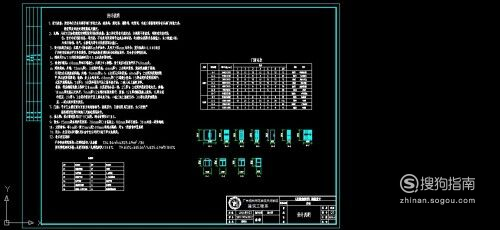

一定要注意哦:上一步将图纸重新导入到广联达软件时，我们在选择空间栏目中选择 布局“layout2”。
