定义粗糙度图块

粗糙度图块的定义后一次性做好，后面方便我们的使用，下面为大家介绍如何定义粗糙度图块。

操作方法

【步骤01】

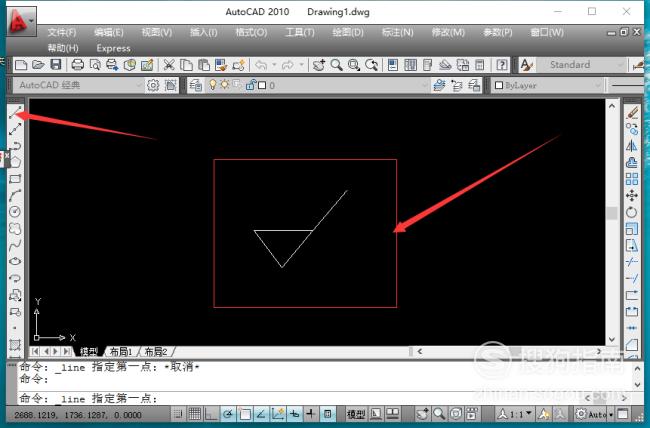

首先利用直线命令，文本工具绘制的粗糙度符号。

【步骤02】

执行绘图块，定义属性命令，系统将会弹出属性定义。

【步骤03】

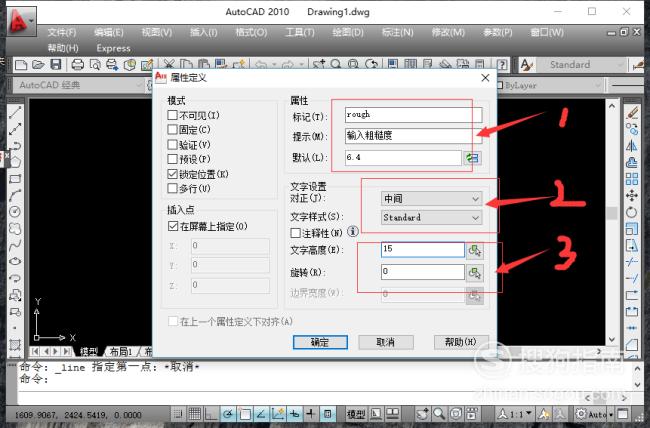

再属性定义对话框中设置粗糙度图块的属性，设置完毕后点击确认按钮。

【步骤04】

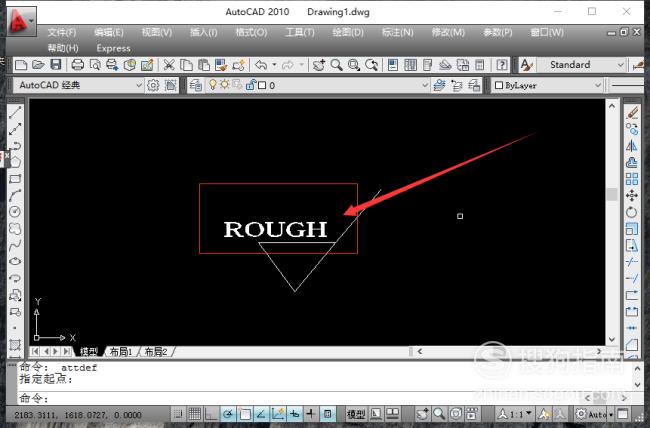

回到界面，在绘图区域鼠标将会变成十字形带着字体属性rough，移动光标讲粗糙度符号放置在符号上方中心位置处点击鼠标左键。

【步骤05】

在命令一行输入wolock命令，系统将会弹出写块命令。

【步骤06】

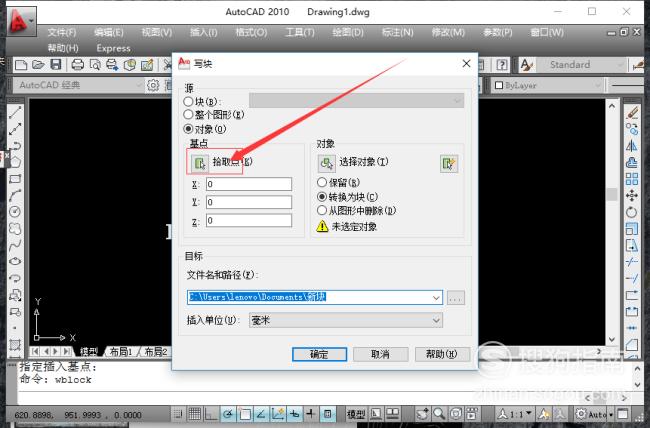

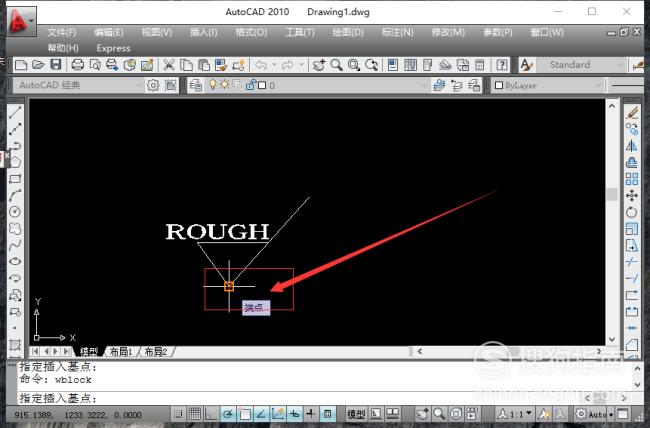

点击基点区域中的拾取点按钮，选择粗糙度符号中两斜线的交点作为插入块的基点。

【步骤07】

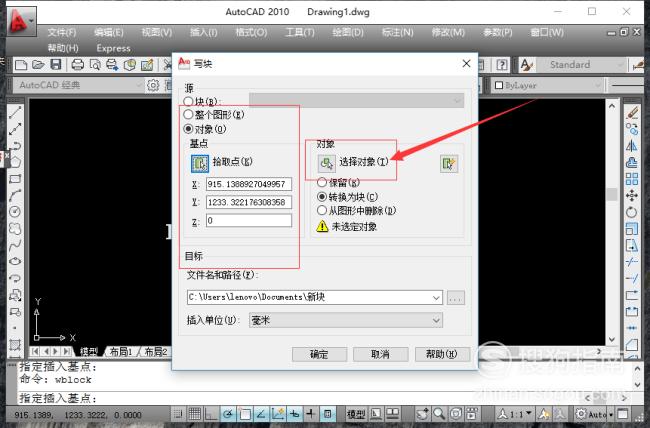

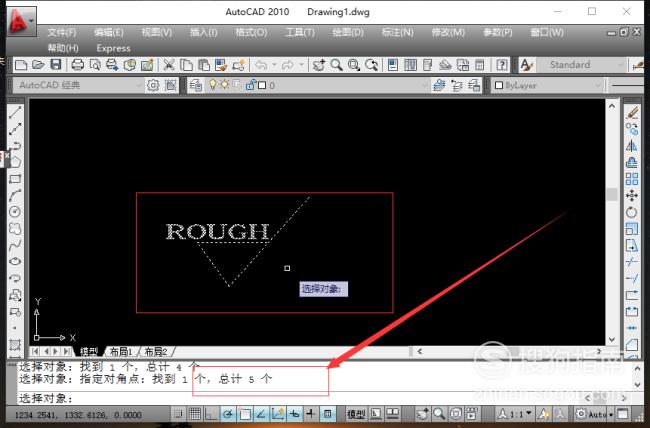

点击对象中的选择对象，将粗糙度符号和标记rough一起选中。

【步骤08】

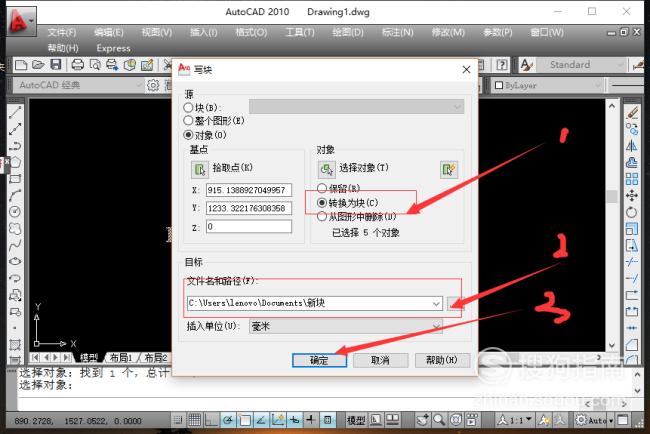

选择转换为块，单机选项。然后在文件名和途径中选择存储块的途径和名称。最后点击确认按钮

【步骤09】

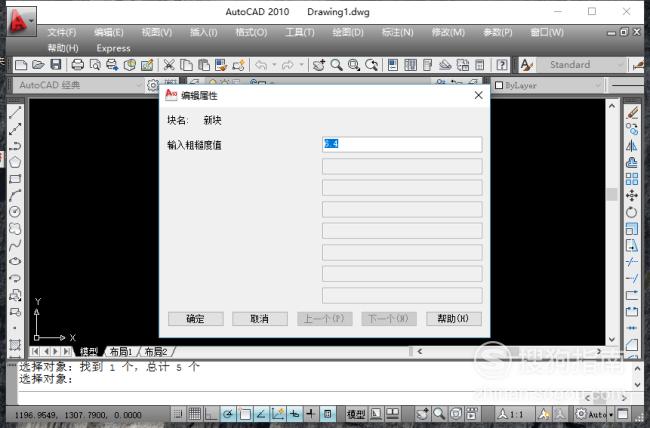

完成后出现编辑属性，点击确认粗糙度符号数值就更改成为6.4。

【步骤10】

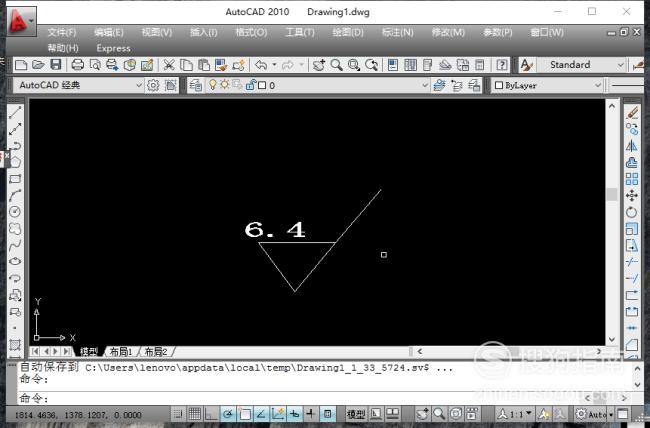

回到界面可以看到完成后的粗糙度图块符号。
