CAD创建尺寸标注样式

尺寸标注是任何一种制图都是需要的，在基本绘图中非常重要，下面小编为大家展示操作过程。

操作方法

【步骤01】

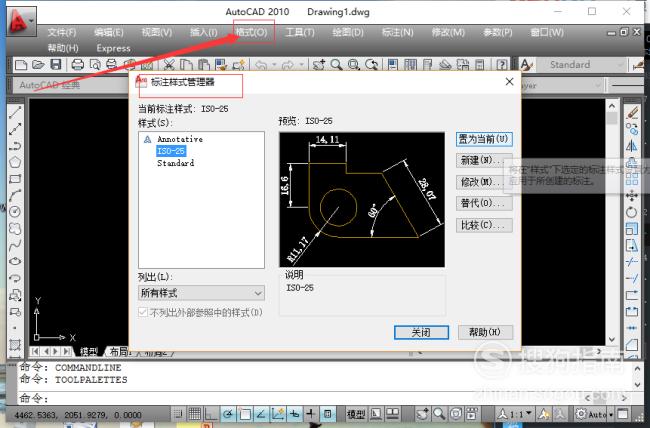

单机"标注"工具栏的标注按钮，或者点击格式→标注样式［或者（标注→标注样式）］系统将会弹出标注样式管理器。

【步骤02】

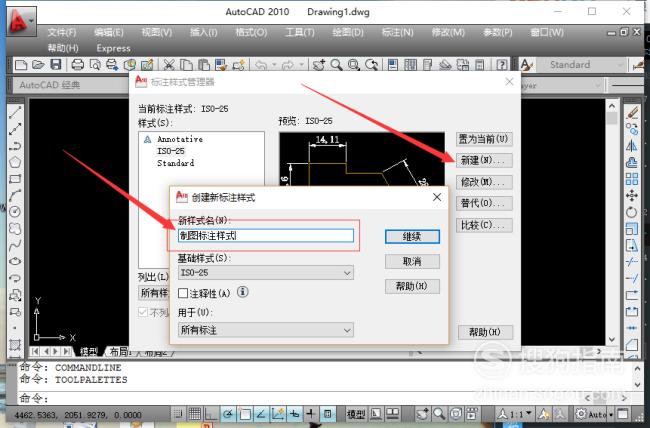

单机新建按钮，系统将会弹出"创建新标注样式"对话框。在"新样式名"栏中输入样式名，在"基础样式"栏中选择基准样式。

【步骤03】

接着单机"继续"按钮，系统将会弹出，"新建标注样式：制图标注样式"对话框，进行设置。

【步骤04】

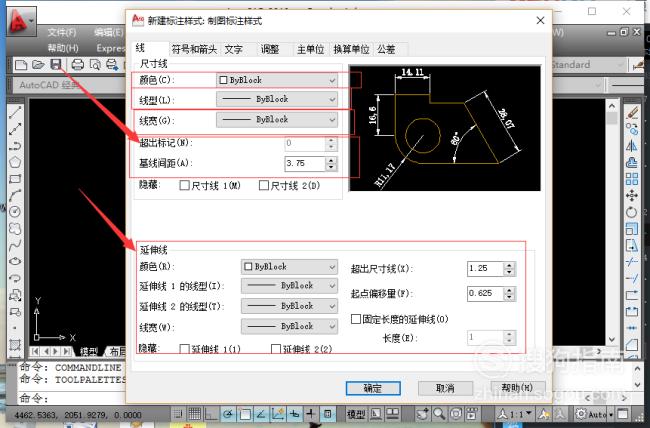

首先设置标注样式直线，选择直线选项卡，在这个选项中可以设置尺寸线，颜色与线宽，超出尺寸线的距离，起点偏移量等。

【步骤05】

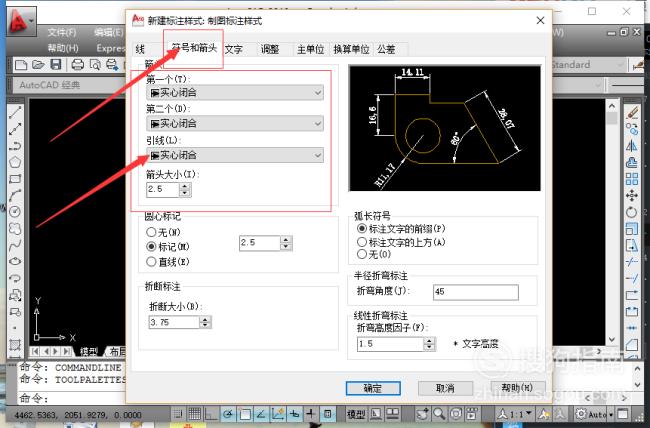

选择"符号和箭头"选项卡还可以设置箭头和引线的类型，箭头的大小等。

【步骤06】

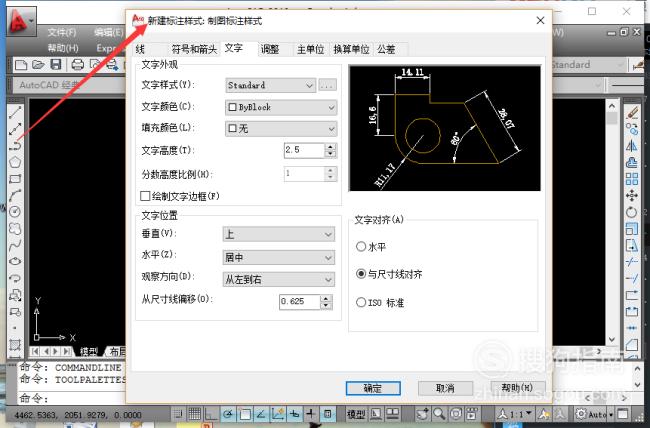

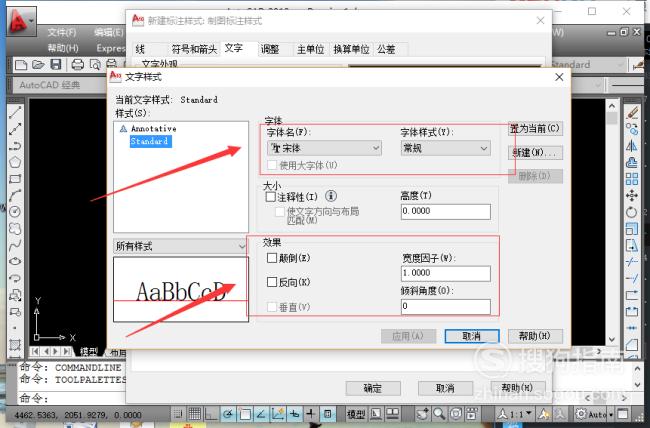

点击"文字"选项卡可以选择已经设置好的文字样式。点击"文字样式"旁边的［.....］按钮系统会弹出"文字样式"对话框。

【步骤07】

单机"新建"按钮，输入新文字样式名，选择字体名，字体样式，文字高度比例等。

【步骤08】

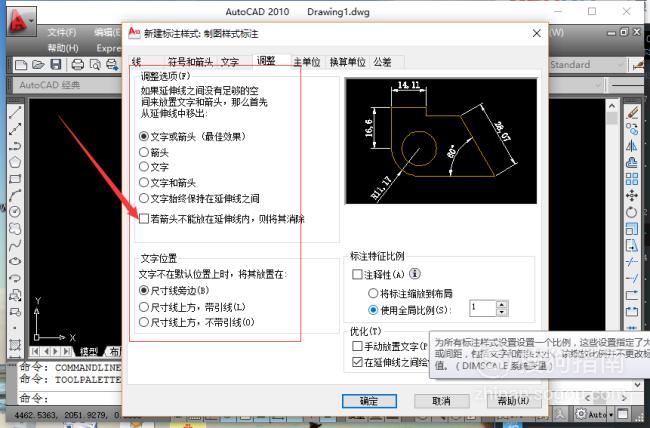

点击"调整"选项卡，可以设置尺寸线上标注文字和箭头的调整方式还可以设置文字在尺寸线的位置和比例。

【步骤09】

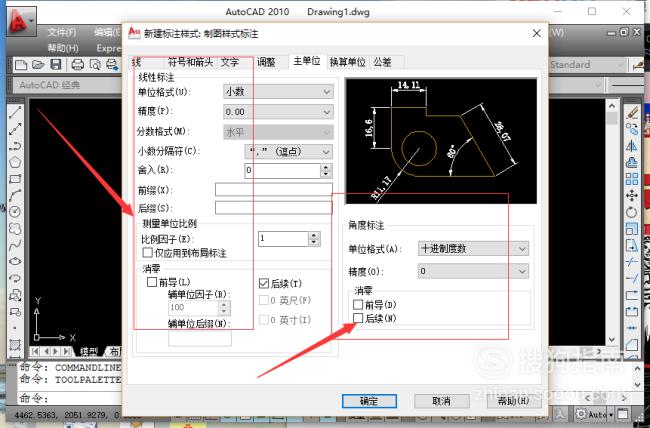

点击"主单位"选项卡，可以设置尺寸的单位格式，精度及分隔符，还可以测量单位比例、消零等。角度尺寸角度单位格。

【步骤10】

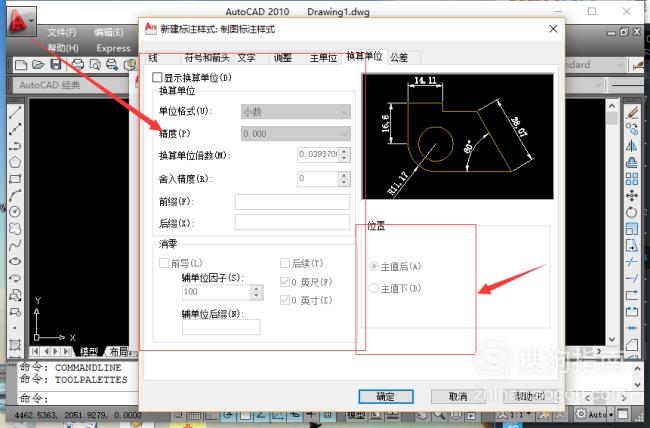

点击"换算单位"，可以设置是否要显示换算单位，设置换算单位的格式、精度等

【步骤11】

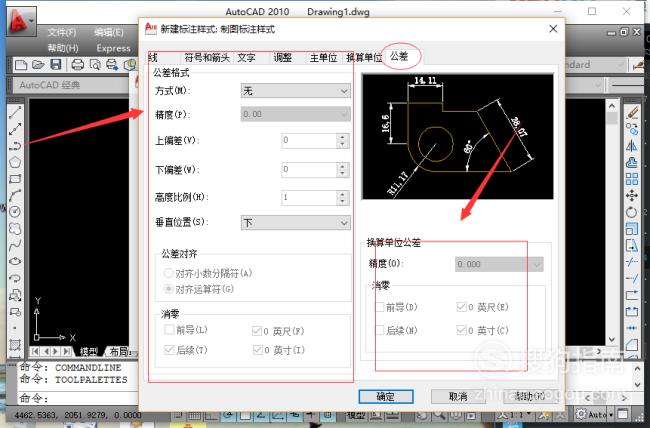

点击"公差"，可以设置公差的标注方式，精度，及公差高度比例和垂直位置。
