CAD缩放命令怎么用 快捷键是什么

制图过程中，某些部分结构往往需要我们按照一定的比例放大或缩小，这时候就需要用到我们的缩放命令，具体操作步骤如下:

操作方法

【步骤01】

实时缩放：{Z}+空格+空格
比例缩放：{SC}
缩放范围：{Alt}+{Ctrl}+{Z}
水平缩放：{Alt}+{Shift}+{Ctrl}+{I}
垂直缩放：{Alt}+{Shift}+{Ctrl}+{O}
以下为具体操作：
在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

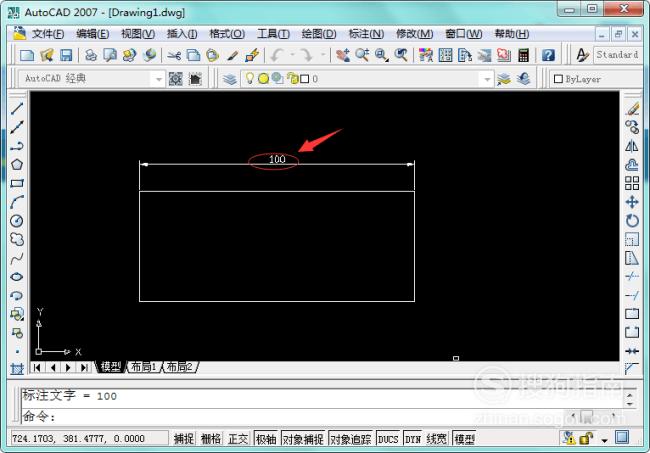

在绘图区域栏里面画出一矩形执行缩放命令，为了更好的看到缩放过程中尺寸的变化，标注其一边尺寸为100，如图所示:

【步骤03】

找到上方“修改”工具，如图所示：

【步骤04】

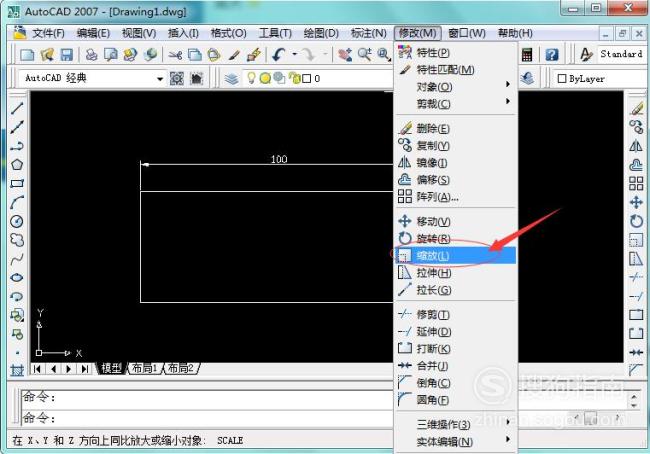

在子菜单中找到“缩放”点击，或者直接使用缩放快捷键“SC”，如图所示：

【步骤05】

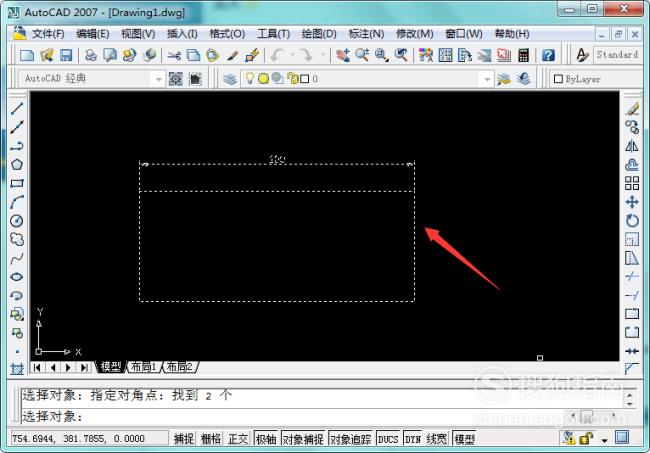

框选对象，空格确定，出现如图所示蚂蚁线则框选成功：

【步骤06】

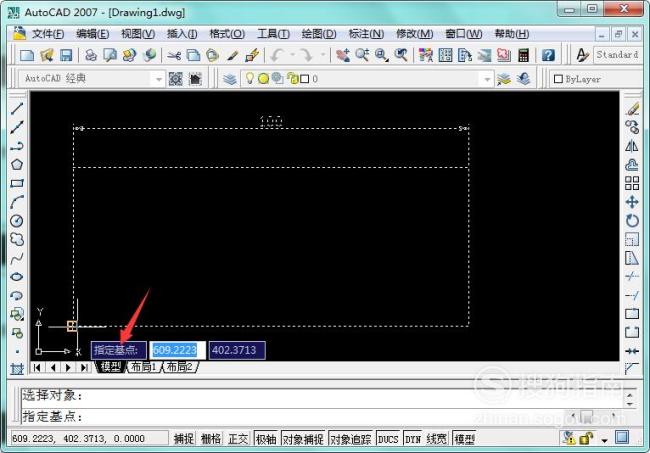

根据提示指定基点，这里选择左下角为基点，点击确定，如图所示：

【步骤07】

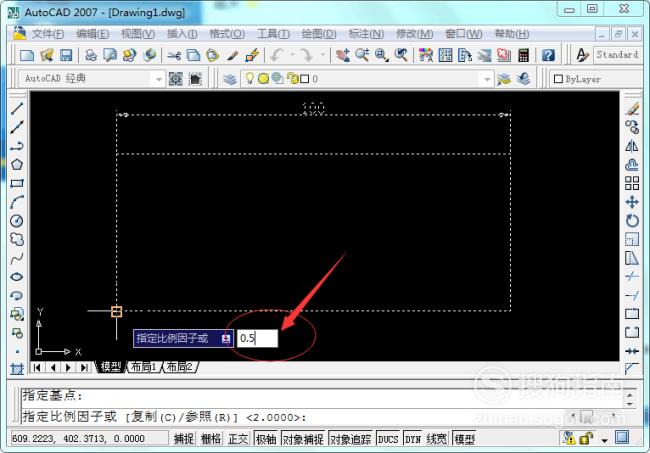

根据提示输入指定比例因子，这里输入0.5，表示缩小一倍，如图所示：

【步骤08】

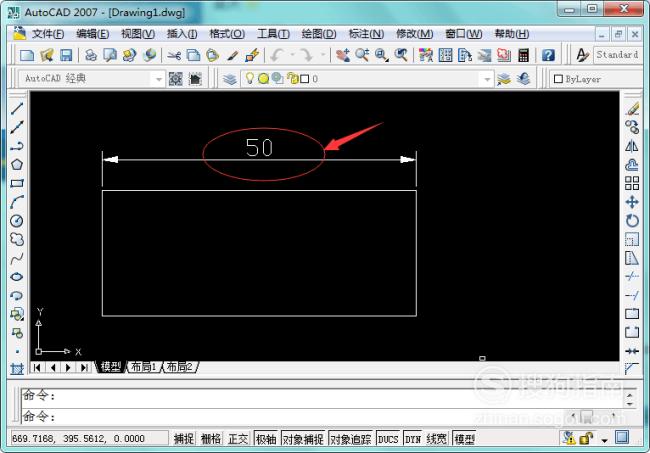

看到上方尺寸变成50，操作完成，得到需要的图形，如图所示：

特别提示

缩放命令放大或者缩小的图形改变了原图形的尺寸，而通过鼠标中键放大缩小的图形并没有改变原图尺寸大小。
