CAD如何使用延伸 快捷键是什么

CAD中，延伸命令即是将一实体对象（系统称为延伸边）延伸到另一实体对象（称为边界边）的操作，可以拉伸或延伸直线或弧，使它与其它的实体相接。延伸命令的使用方法，操作步骤如下：

操作方法

【步骤01】

快捷键：EX+空格键
以下为具体操作方法：

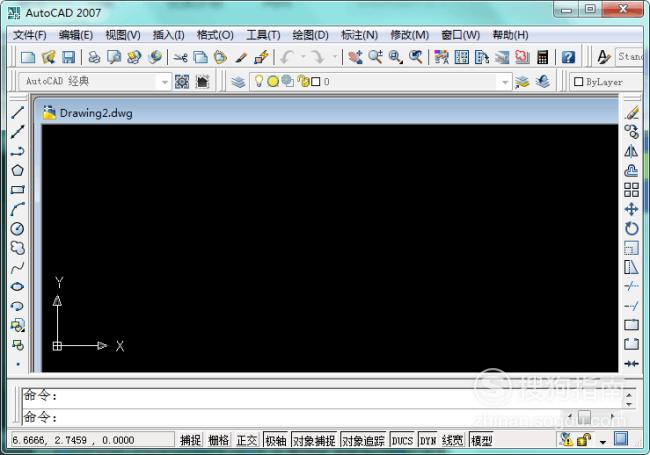

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

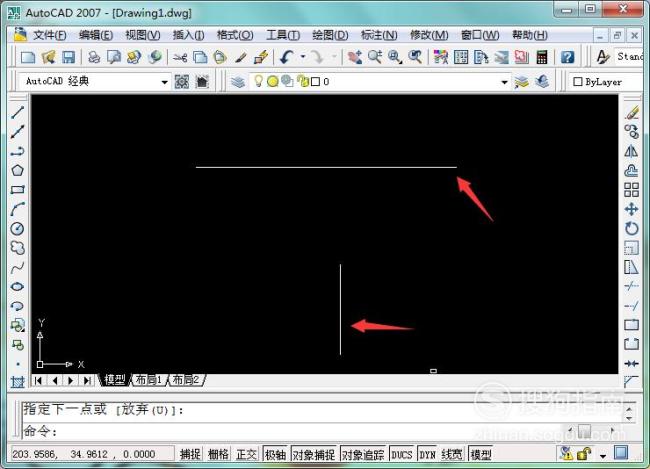

打开软件后，利用直线工具在绘图区域画出两条不相交的直线。我们的目的就是将下方直线延伸到上方直线上，使二者相交，如图所示：

【步骤03】

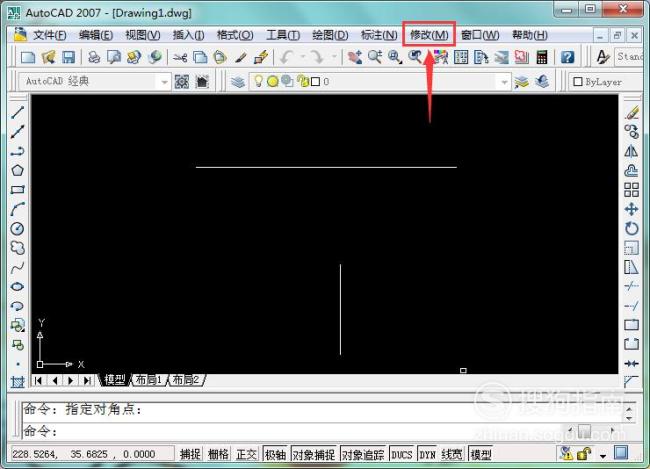

画出两条需要直线后，在绘图区域上找到“修改”选项，如图所示；

【步骤04】

点击“修改”选项，在其子菜单中找到“拉伸”选项，来执行拉伸命令，如图所示；

【步骤05】

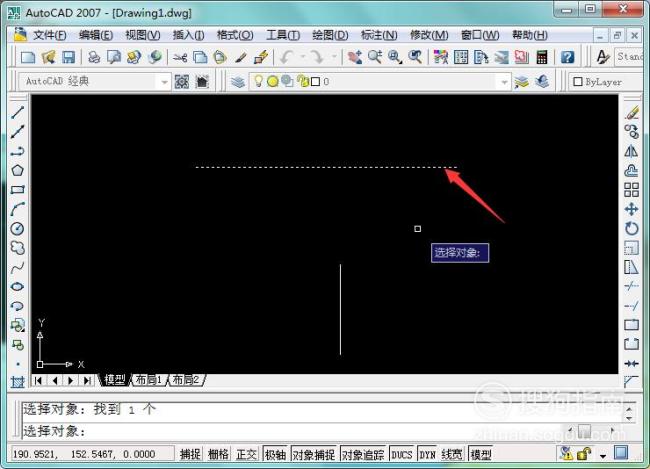

点击“拉伸”，提示选择对象，注意这里所说的对象是边界边。所以点击上方边界直线，出现如图所示的蚂蚁线，则选取对象成功，如图所示:

【步骤06】

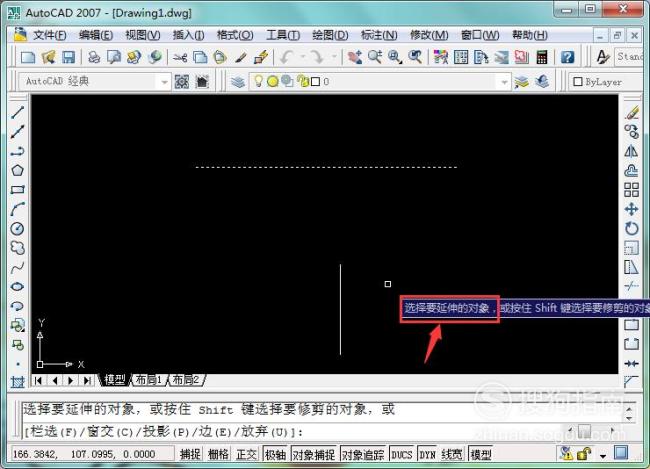

点击空格或者回车键确认选择对象，提示选择要延伸的对象，即是我们的延伸边，即下方直线，如图所示：

【步骤07】

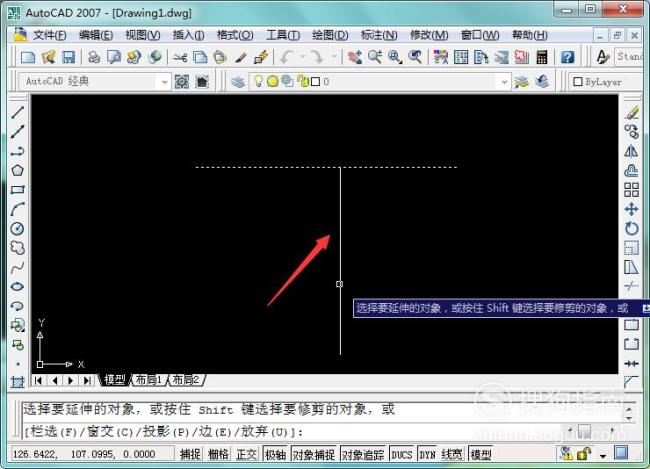

点击下方直线，执行延伸命令，下方直线会直接延伸到上方直线与其相交，如下图所示：

【步骤08】

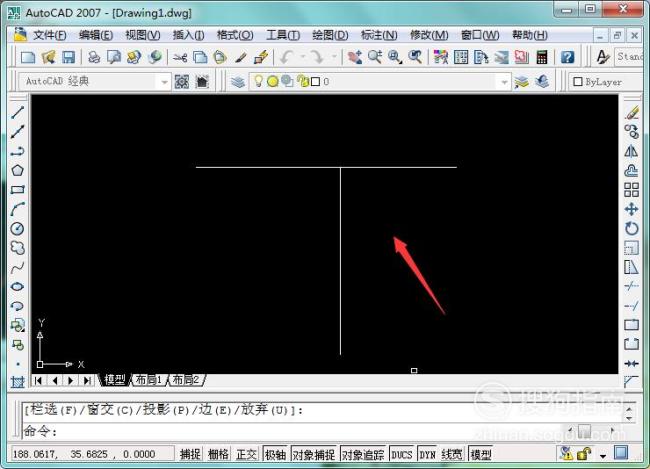

延伸命令操作成功，点击空格或者回车键，退出命令，出现如下图所示的图形：

操作方法2

【步骤01】

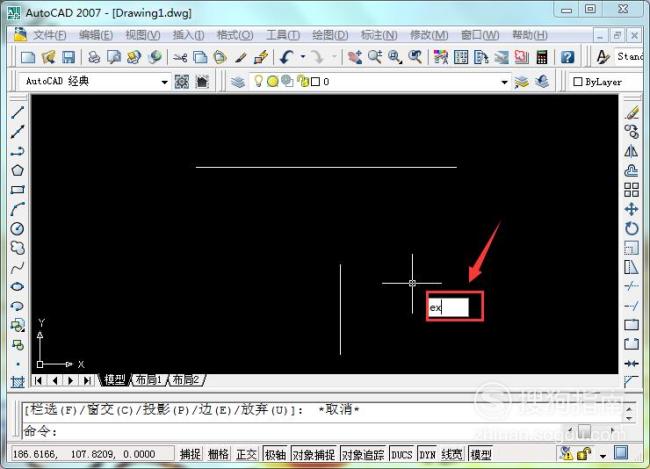

打开图形后，直接在命令栏中输入延伸快捷键命令符号“ex”，执行延伸命令，如图所示；

【步骤02】

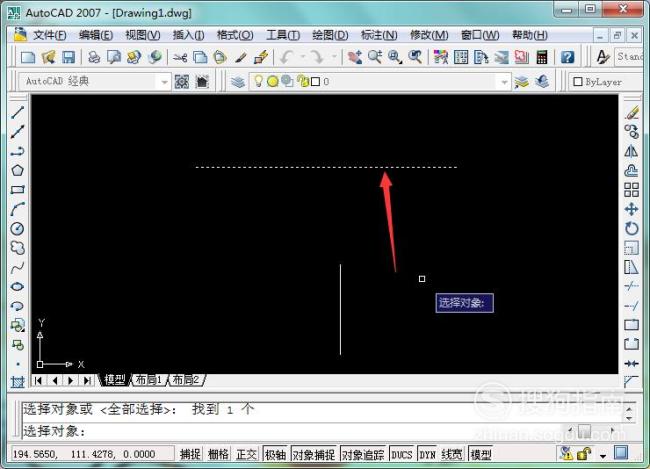

根据提示选择延伸边界对象，即点击上方直线，出现如图所示的蚂蚁线，则选取对象成功：

【步骤03】

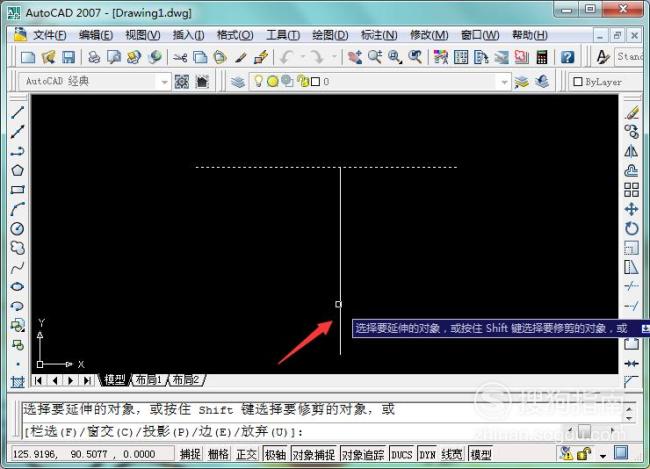

点击空格或回车键确认选择对象，提示选择要延伸的对象，点击下方直线。发现下方直线延伸成功，与上直线相交，如图所示：

【步骤04】

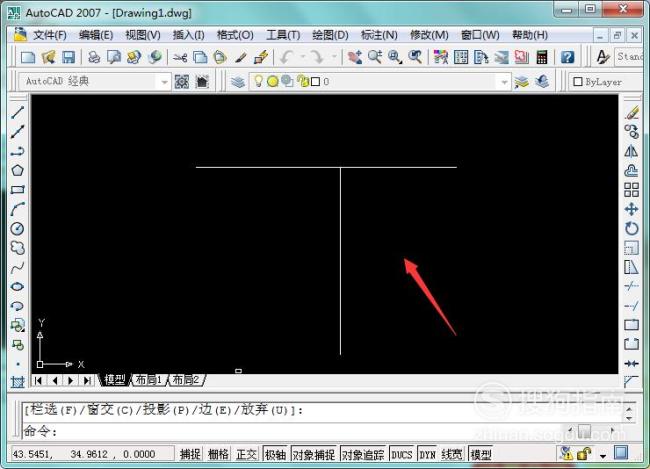

延伸命令操作完成，点击空格或者回车退出当前命令，出现如图所示图形：
