CAD中如何操作快速标注

在CAD绘图中，当我们需要标注一系列相同类型的尺寸时，如果使用普通标注功能，一个个重复标注，很浪费时间。而CAD中使用快速标注则就可以快速的为图形标注出尺寸，大大提高工作效率。下面小编介绍下CAD快速标注怎么用：

操作方法

【步骤01】

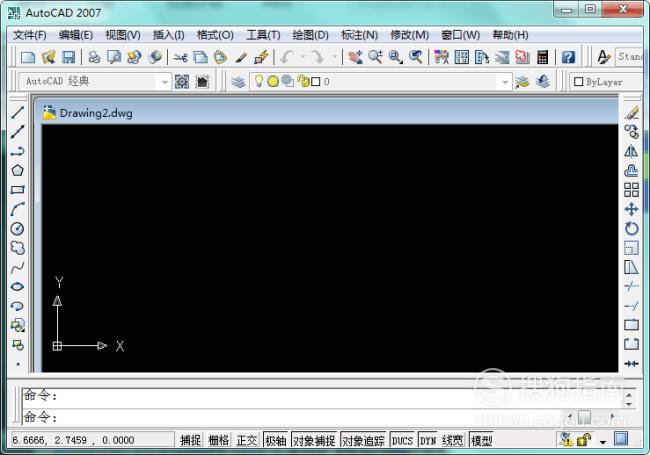

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

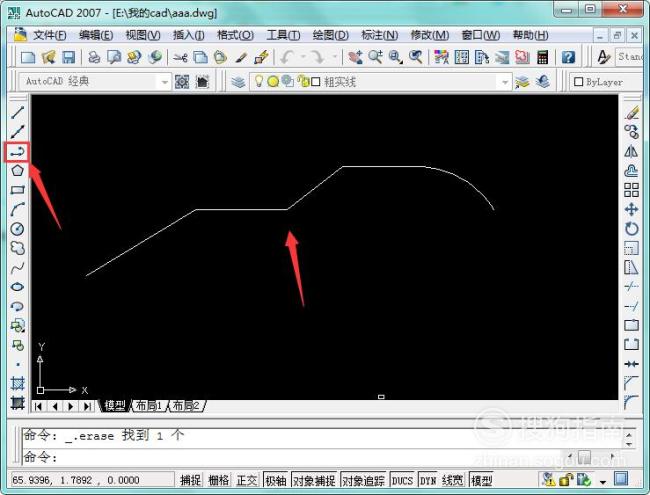

在绘图界面中，利用多段线工具画出一条多段线。以这条多段线为例，执行快速标注命令，如图所示：

【步骤03】

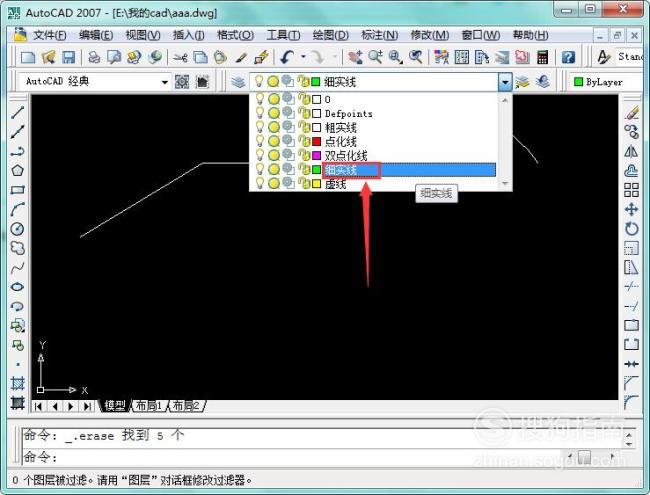

在进行标注前，先在图层特性管理器中选择“细实线”图层，作为标注图层，如图所示：

【步骤04】

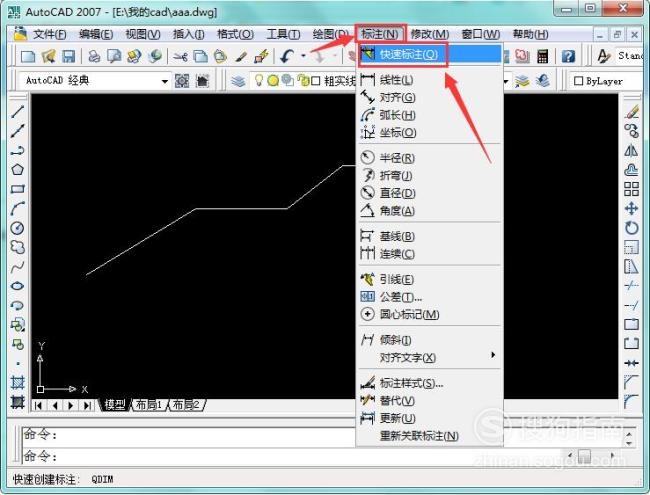

点击“标注”选项，打开，在其子菜单中找到“快速标注”选项，点击打开，执行快速标注命令，如图所示：

【步骤05】

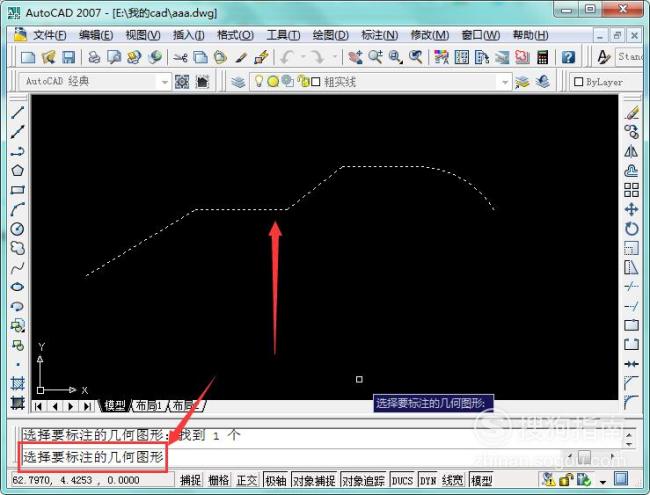

根据提示选择要标注的几何图形，这里选择前面所画的多线段，鼠标左键点击，出现如图所示蚂蚁线，则选取对象成功，如下图：

【步骤06】

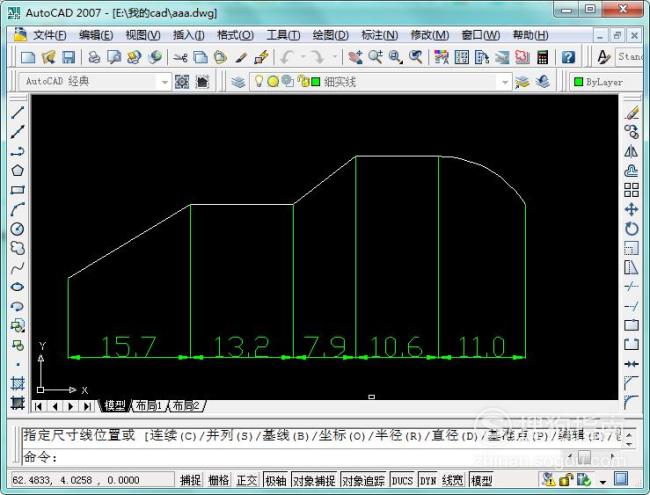

选取对象成功后，点击空格或者回车键确认。系统提示指定尺寸线位置，将鼠标光标移动到合适的位置后，鼠标左键点击确定。如图所示，一条直线上的标注完成：

圆弧的标注

【步骤01】

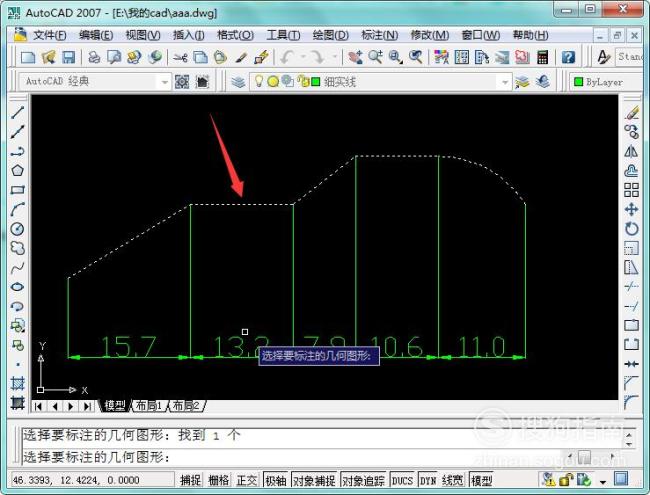

接下来利用快速标注，继续对前面的图形进行圆弧的标注。点击空格继续执行上一快速标注命令。根据系统提示，选择该多段线作为选择对象，出现如图所示的蚂蚁线，则选取对象成功：

【步骤02】

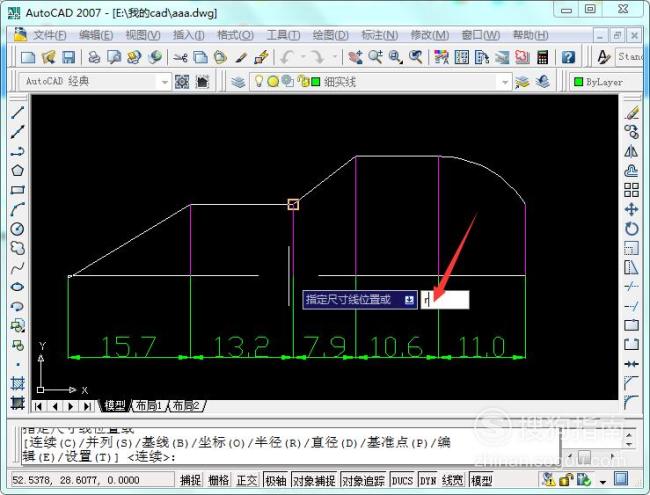

点击空格或者回车键确认选择对象。然后在命令栏中输入标注半径字符“r”，如图所示：

【步骤03】

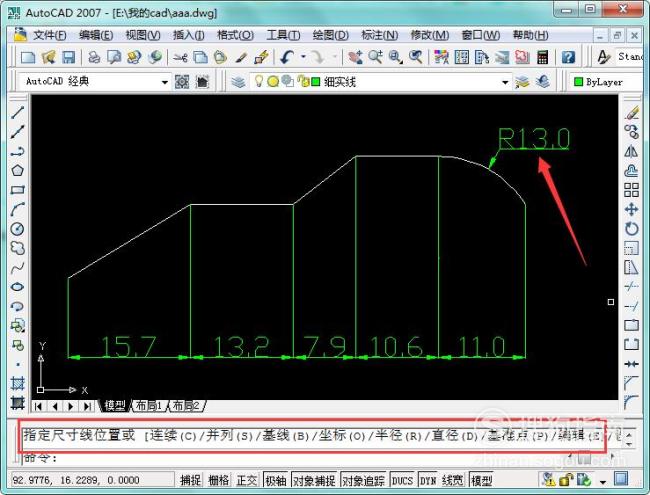

点击空格或者回车键确认，我们多线段中圆弧的半径标注就操作好了，如图所示：
