CAD中如何定义块的属性

什么是属性块？简单来说，属性块就是在图块上附加一些文字信息，在我们下次需要调用此种类型的图块时，这些文字可以非常方便的修改。在CAD中，通过定义块的属性，做成图库，可以减少很多的重复性操作，加快我们的画图速率。

操作方法

【步骤01】

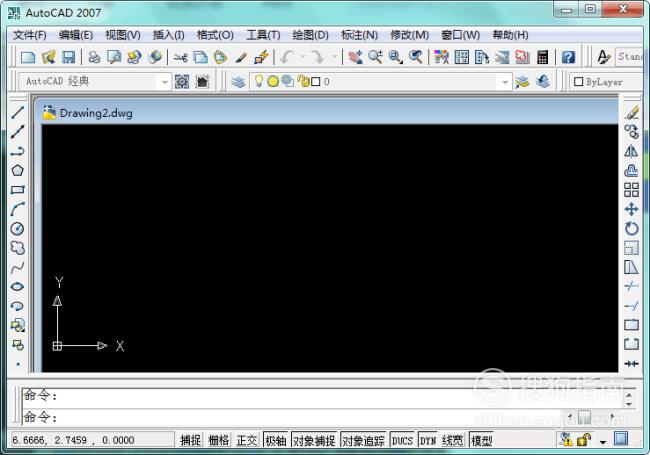

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

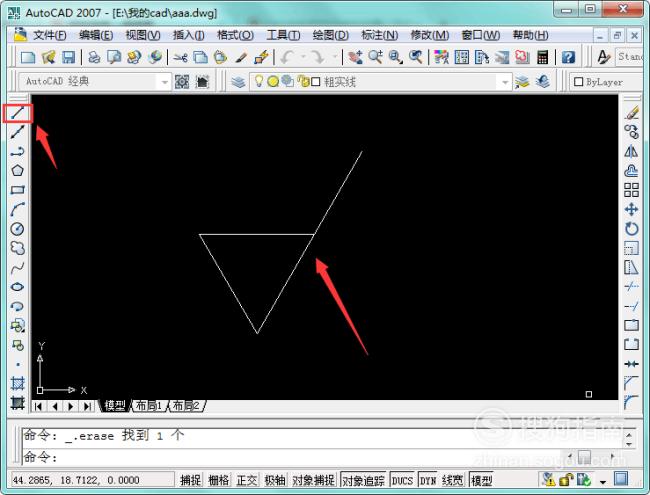

打开软件后，在绘图区域利用旁边直线工具栏画出一粗糙度的常见符号，以此为例来定义属性块，如图所示：

【步骤03】

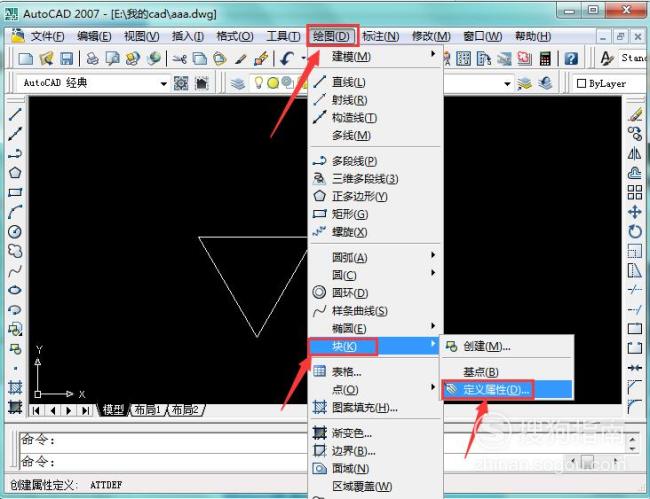

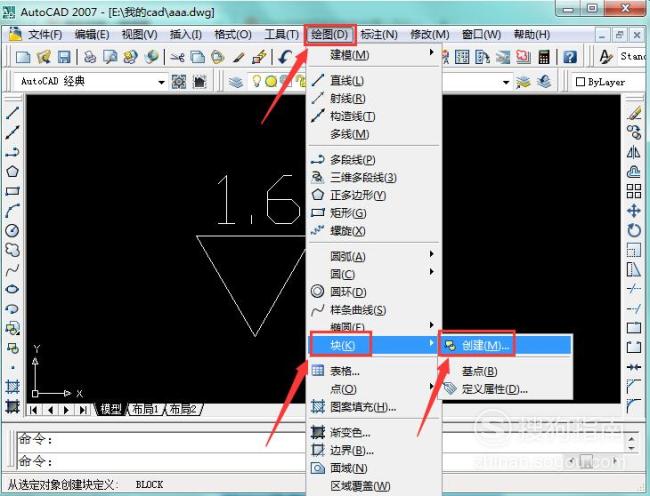

在区域上方点击打开“绘图”工具，在去子菜单中找到“块”选项，点击打开，在其子菜单中找到“定义属性”选项，如图所示：

【步骤04】

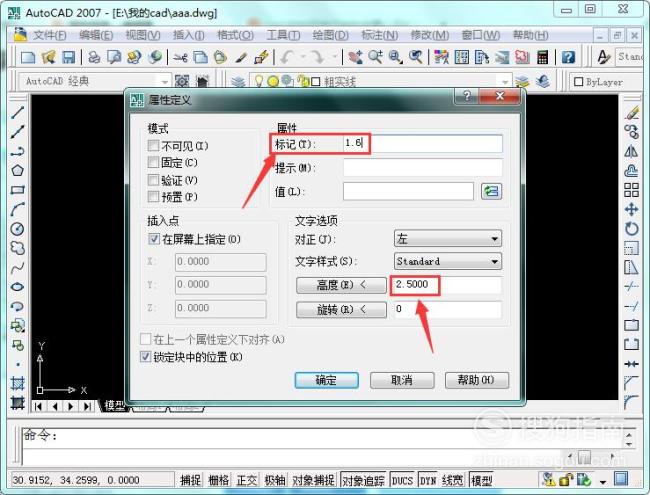

点击打开“定义属性”，在弹出的界面中，在“标记”选项后面输入一个数值，这里输入“1.6”为例，并在下方修改“对正”方式，“文字样式”“高度”等参数根据我们实际更改。然后点击“确认”，如图所示：

【步骤05】

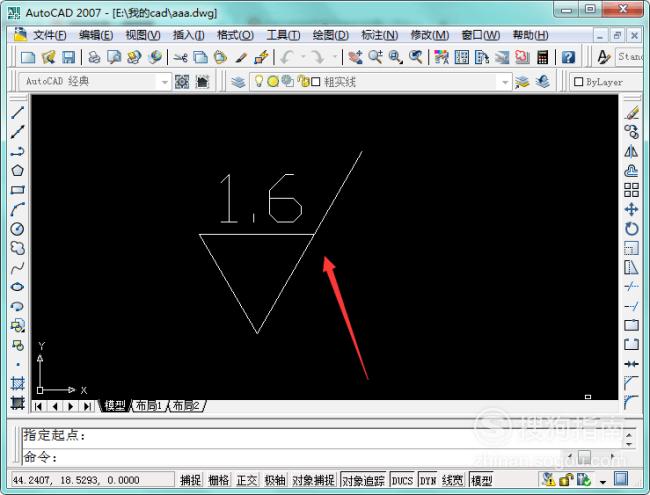

点击“确认”回到绘图界面，我们的块属性就定义好了，接下来进行块的创建，如图所示：

【步骤06】

任然点击上方“绘图”，在子菜单中找到“块”，点击打开，在其子菜单中找到“创建”选项，如图所示：

【步骤07】

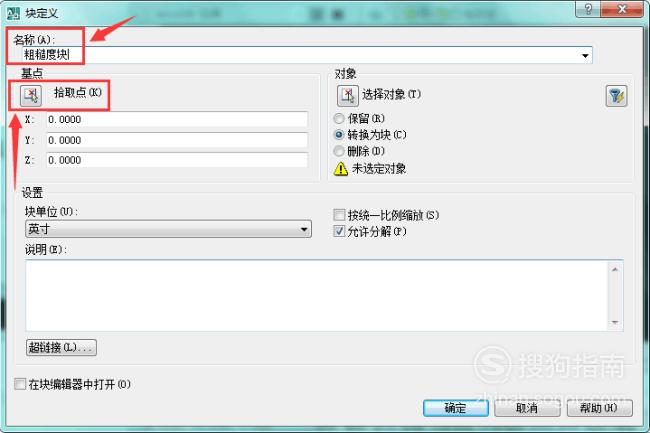

点击“创建”后，在弹出的页面中先设置块的名称，然后找到下方“拾取点”，拾取基点，如图所示：

【步骤08】

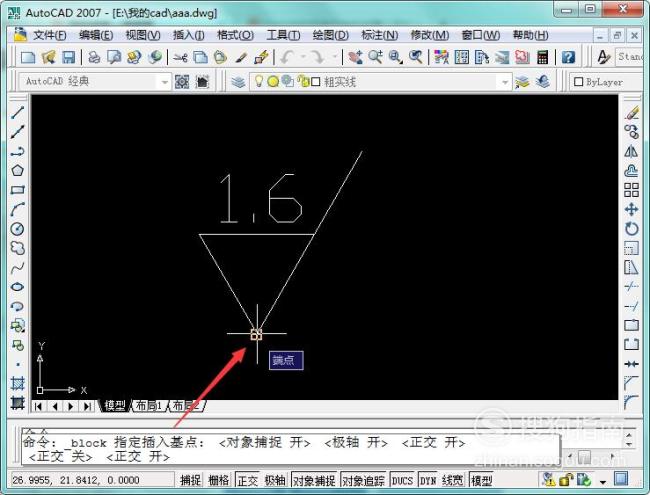

点击“拾取点”选项，在图形中选中一点作为块的基点，这里我们以下方端点为基点，如图所示：

【步骤09】

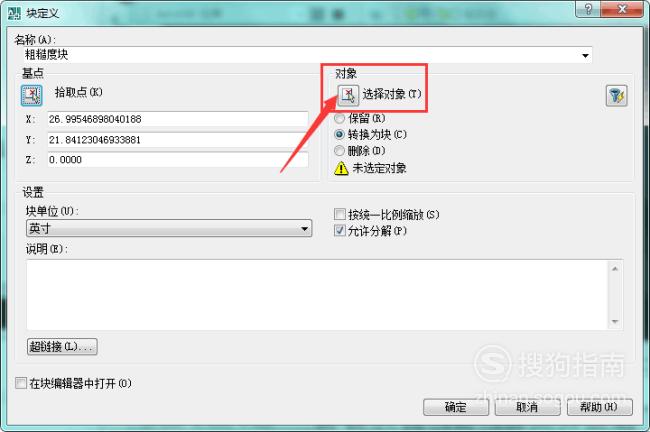

鼠标左键点击确认，回到上一界面，接下来在里面找到“选择对象”选项，如图所示：

【步骤10】

框选整个图形作为选择对象，当出现如图所示的蚂蚁线时，则选取对象成功，点击空格键或者回车返回：

【步骤11】

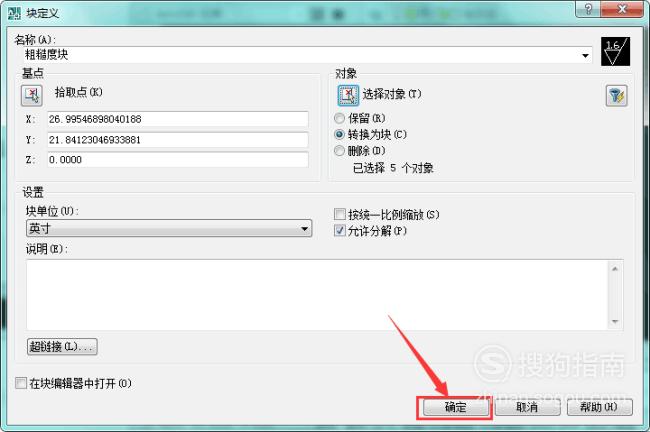

返回到上一界面后，直接点击下“确认”选项，我们的块就创建好了。当下次需要用到粗糙度的标注的时候，就可以直接插入块，然后改变上面数值就可以了。
