CAD中如何利用“相切、相切、半径”画圆

学习CAD绘图尤其对于绘制机械类图的学子们来说，圆的绘制是随处可见的。绘制圆的方式有很多种，这里，给大家介绍一下如何利用“相切、相切、半径”绘制圆形。具体操作步骤如下：

操作方法

【步骤01】

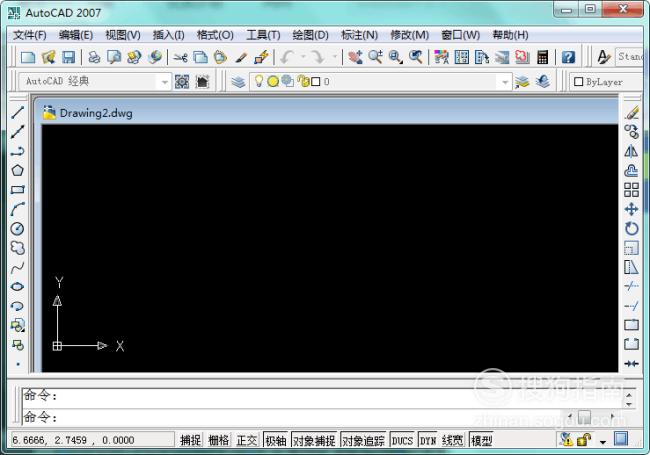

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

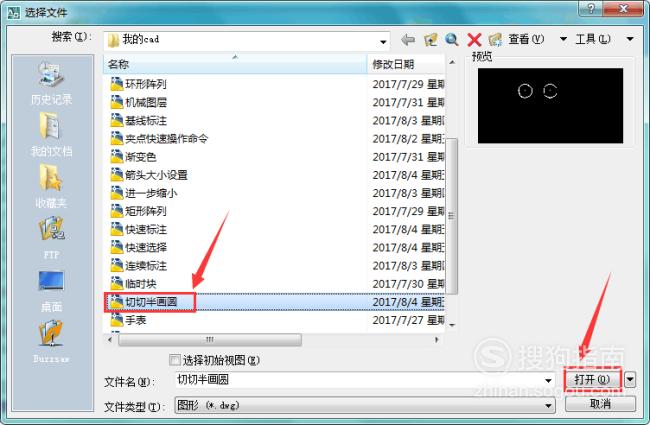

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示：

【步骤03】

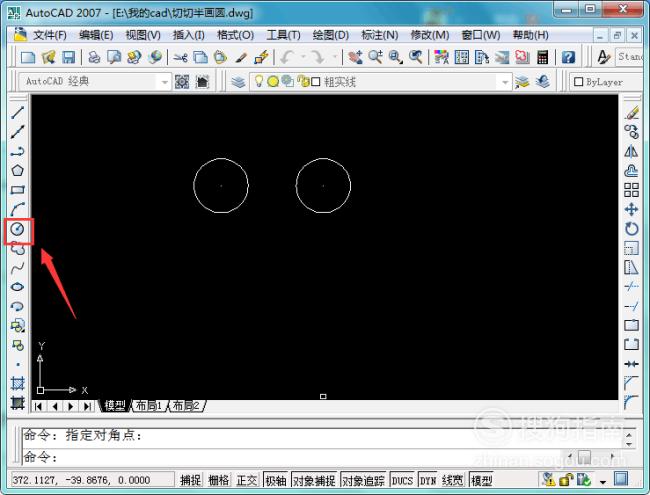

打开图形后，我么目的是根据圆的半径，画出一个圆与下方两圆相切。首先，在旁边的工具栏中找到“圆形”图标，鼠标左键点击，执行画圆命令，如图所示：

【步骤04】

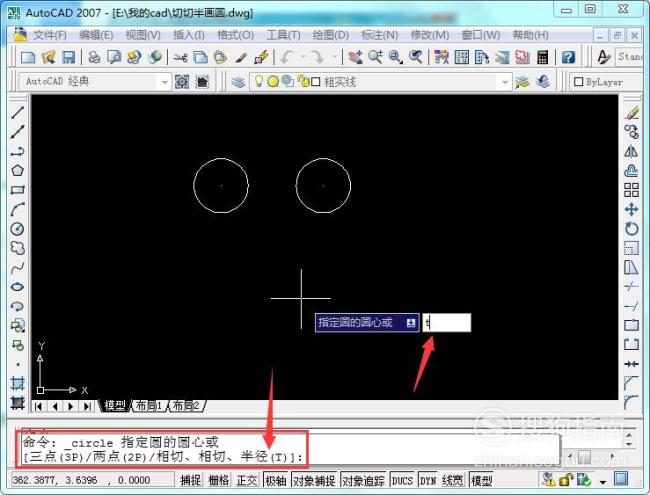

根据命令栏中提示，选择需要画圆的方式，这里我们选择“相切、相切、半径”选项画圆，在命令栏中输入相应字符“T”,如图所示：

【步骤05】

根据提示指定对象与圆的第一个切点，这里我们选择第一个圆作为第一个切点对象即可（系统会自动在该对象上选择合适切点），如图所示：

【步骤06】

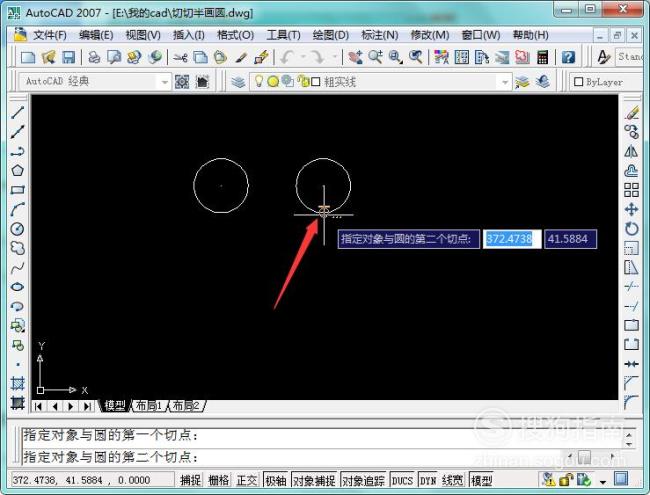

提示指定对象与圆的第二个切点，与上一步操作一样，指定第二个圆作为选择对象，如图所示：

【步骤07】

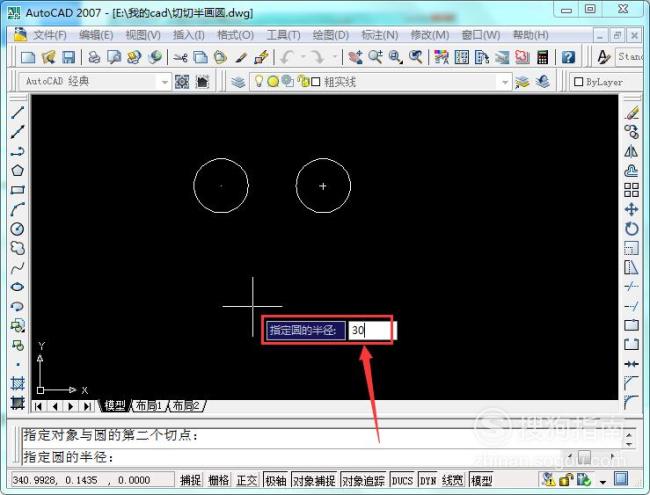

提示指定圆的半径，根据具体需要输入圆的半径，这里输入半径“30”举例说明，如图所示：

【步骤08】

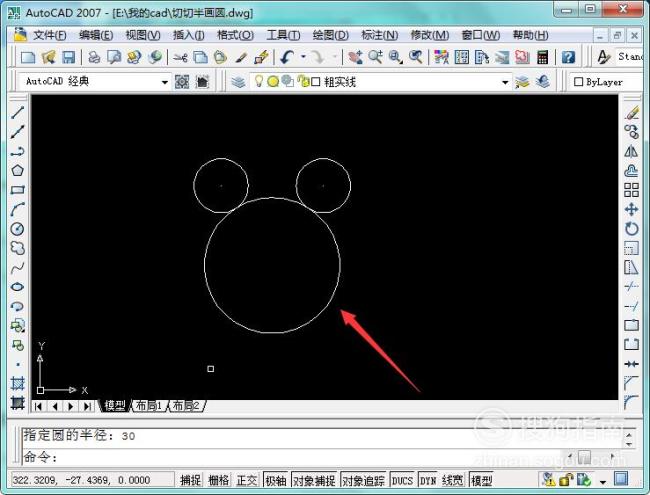

输入半径数值后，点击空格或者回车键确认，利用相切、相切、半径画圆的操作完成，如图所示：
