CAD中的全局比例有什么用

CAD中的全局比例是什么意思？通俗的来说主要是针对你标注的文字大小，以及尺寸箭头大小的相对比例值。其数值越大，文字和箭头也看着更大，但是其真实比例并没有发生变化。下面小编以一个简单的例子说明：

操作方法

【步骤01】

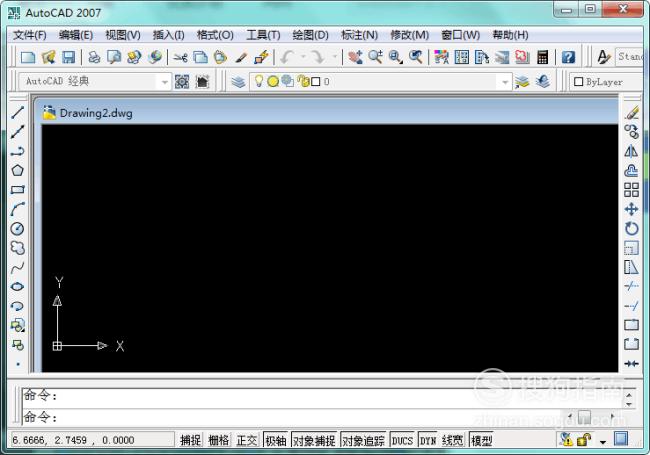

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

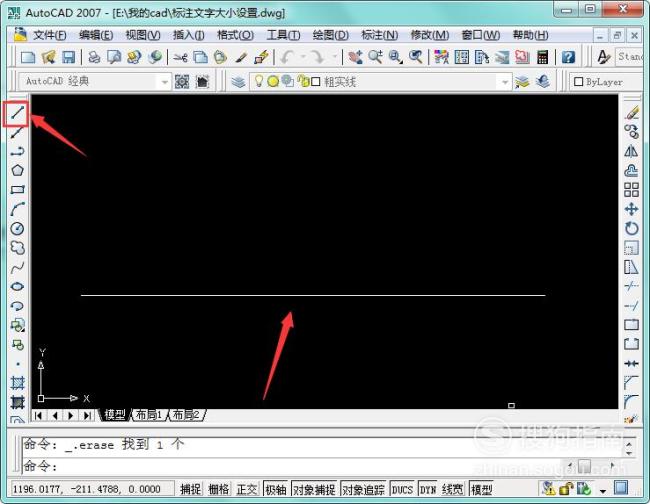

打开软件后，在绘图区域利用直线工具，画出一条长度为1000的直线，接下来进行该直线的标注，如图所示：

【步骤03】

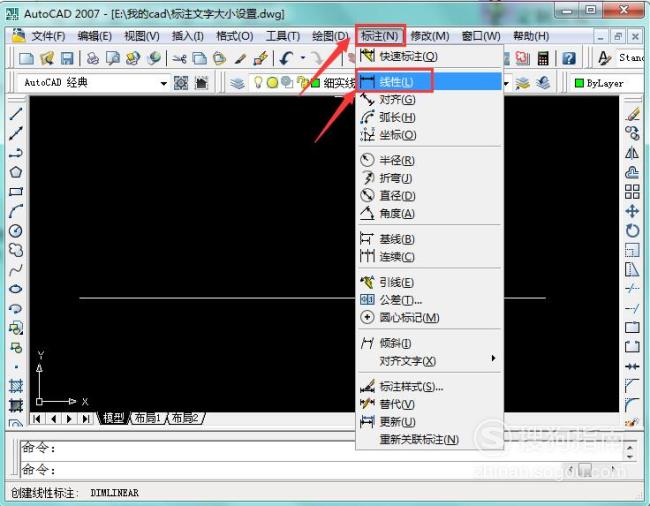

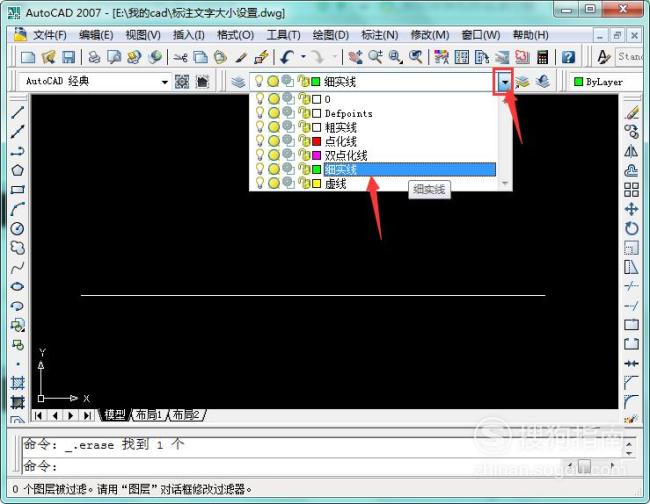

在图层特性管理器中选择我们的标注图层，细实线图层。然后在上方找到“标注”选项，在其子菜单中找到“线性”标注，如图所示：

【步骤04】

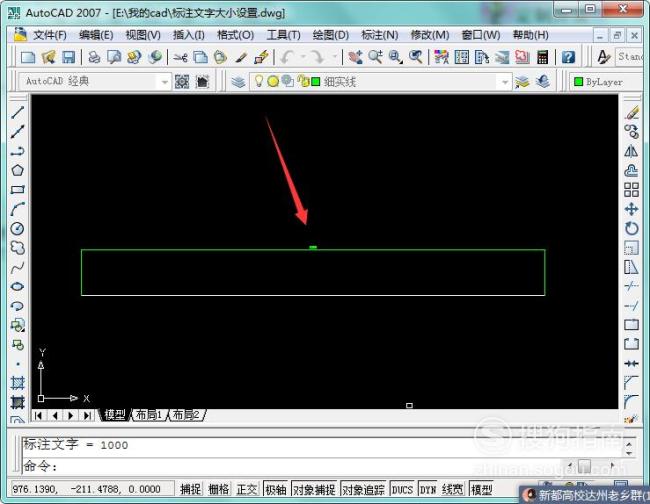

利用线性标注给该直线标注，可以发现我们的标注尺寸线上方数值大小太小，完全看不清，这时候就得利用全局比例了，如图所示：

【步骤05】

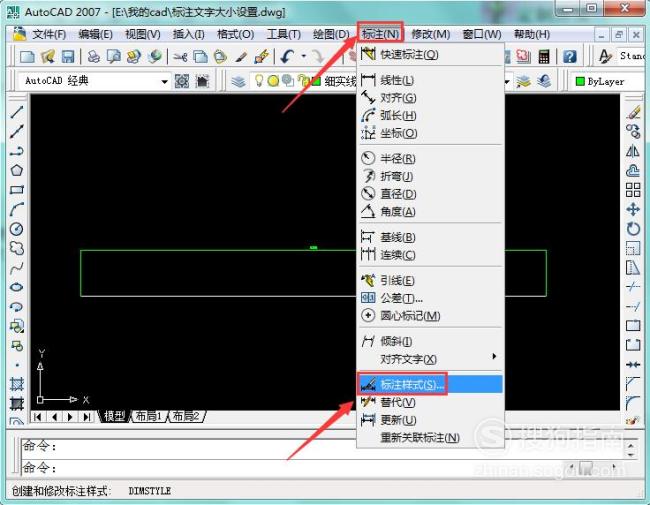

仍然点击上方“标注”选项，在其子菜单中找到“标注样式”选项，如图所示：

【步骤06】

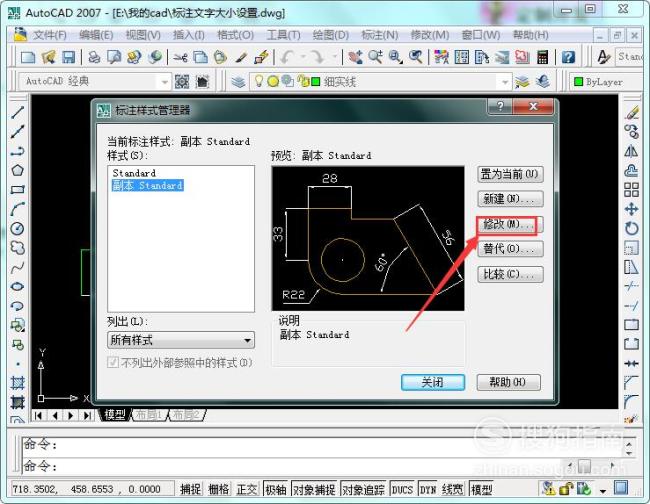

在弹出的界面中，点击如下图所示箭头所指位置“修改”选项，进行全局比例的修改：

【步骤07】

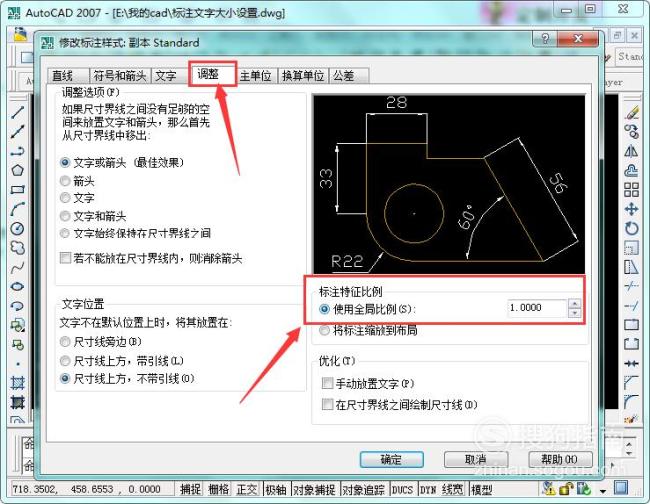

点击“修改”后，在里面找到“调整”选项，在下方箭头位置可以看到“标注特征比例”，下方有一“使用全局比例”，系统默认全局比例为1，如图所示：

【步骤08】

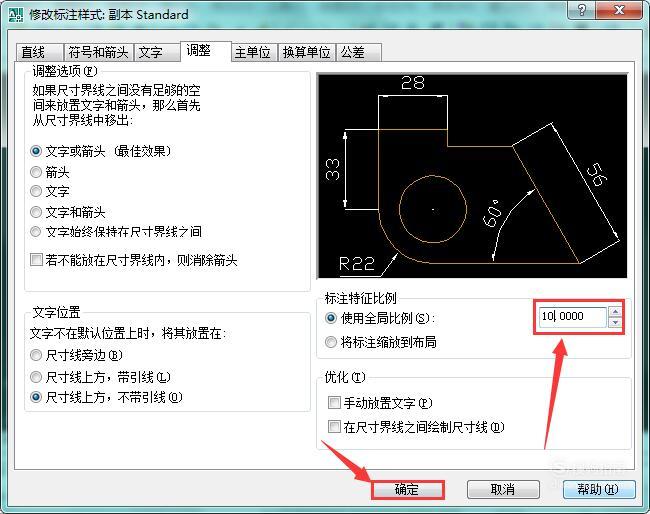

将全局比例的数值修改成合适的，这里修改为“10”举例说明，然后点击下方确认，返回上一界面中，点击关闭选项，如图所示：

【步骤09】

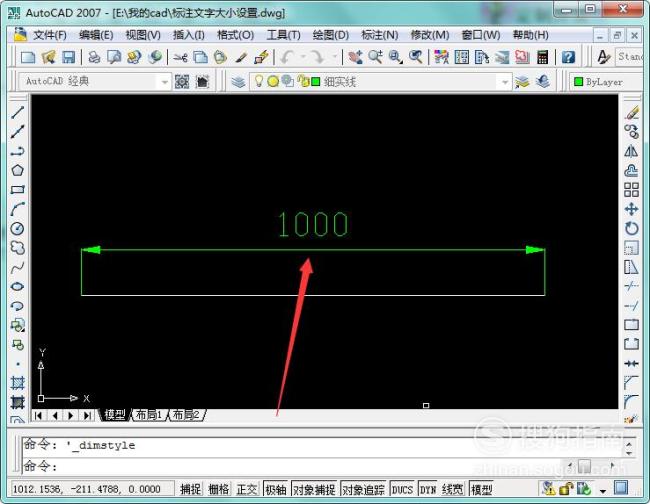

返回到绘图界面后，可以看到我们的标注可以清楚的看到了。全局比例设置修改操作完成，如图所示：
