CAD如何调节点划线间点、线间的间距

当我们在用CAD绘制点划线时，可能有时会觉得点划线中的点和线之间的距离（即线型比例）太大或太小，不是我们所想要的。怎样修改它们之间的线型比例呢？其具体操作步骤如下：

操作方法

【步骤01】

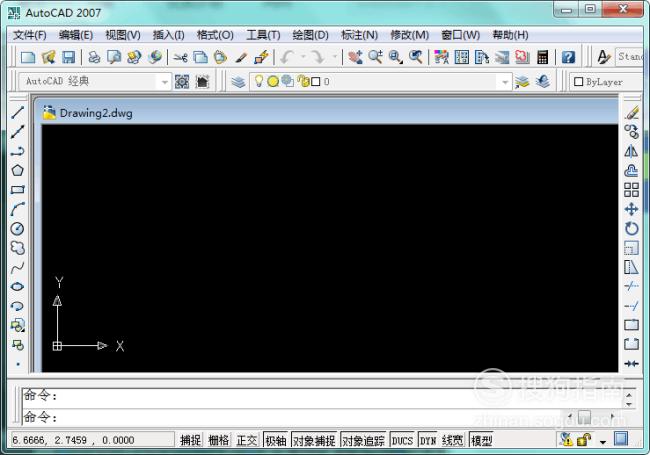

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

【步骤02】

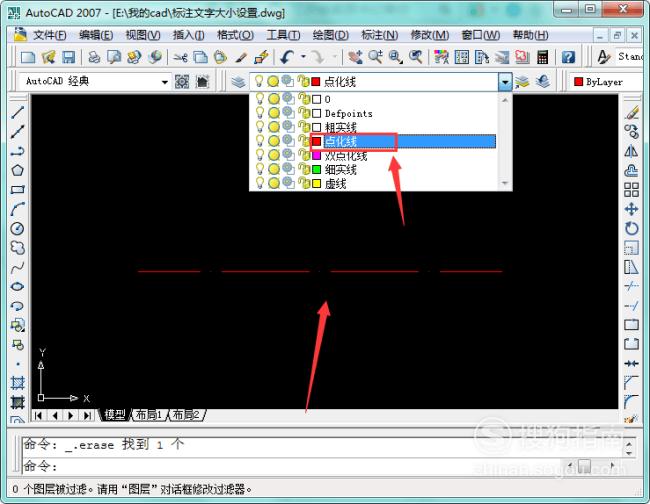

打开图形后，在图层管理器中选择点划线图层。利用直线工具在绘图区域画出一条点划线，以此为例说明，如图所示：

【步骤03】

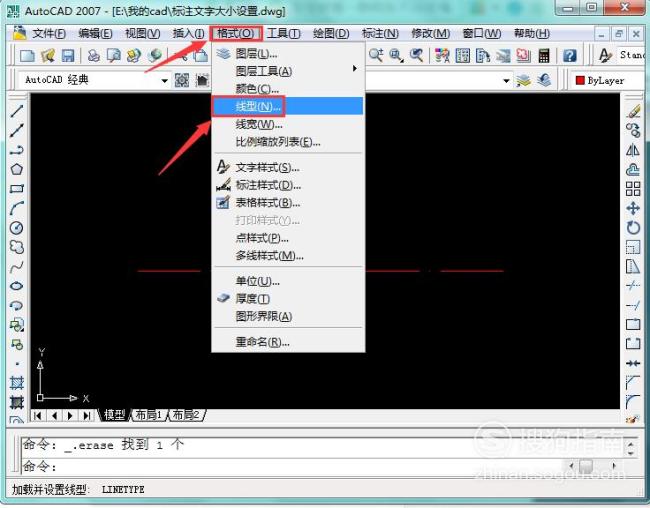

点击上方“格式”选项，在其子菜单中找到“线型”选项，鼠标左键点击打开，如图所示：

【步骤04】

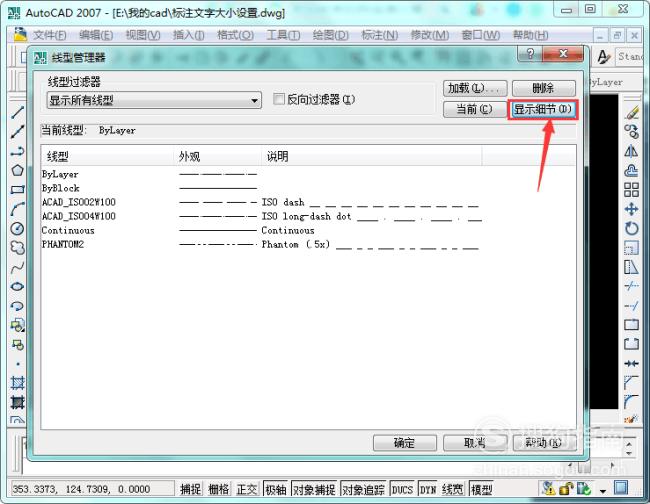

在弹出的界面中，右上角位置处找到“显示细节”选项，点击打开，如图所示：

【步骤05】

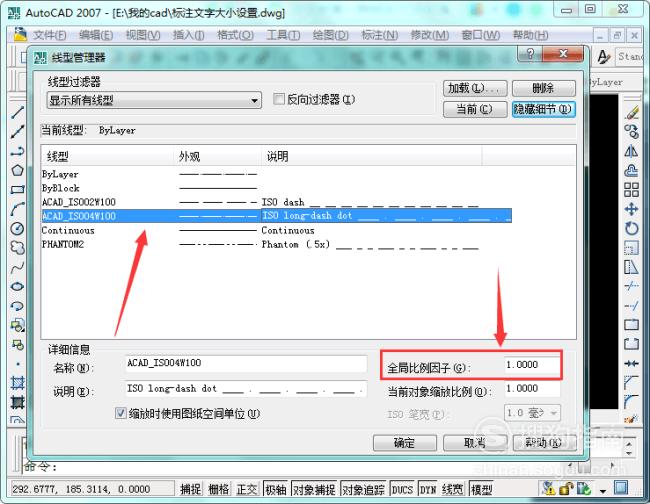

在下方的各种线型中找到点划线，然后修改右下角全局比例因子数值，系统默认全局比例为1，如图所示：

【步骤06】

将全局比例因子修改成为我们需要的（数值调大，点、线之间的距离变大，数值调小，点线之间的距离变小），这里将其调整为0.5，如图所示：

【步骤07】

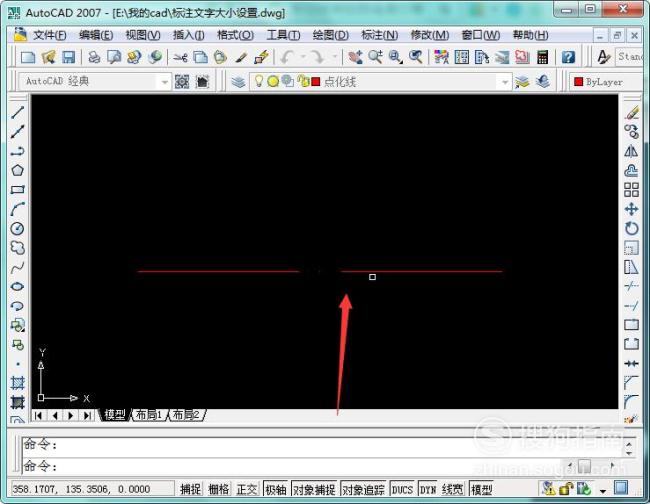

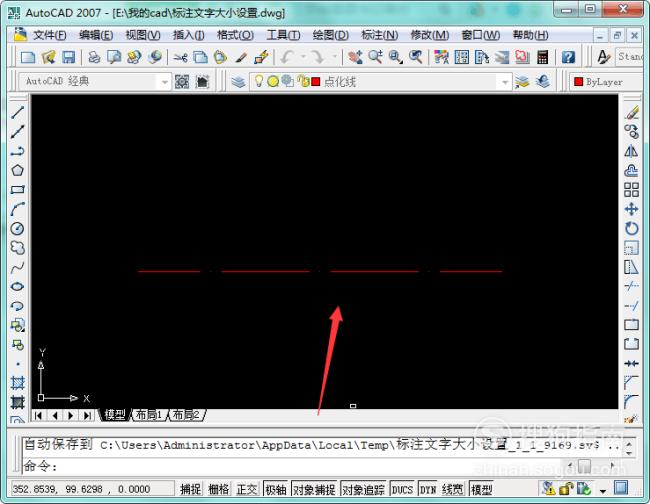

数值调整好后，点击确认回到绘图界面，将设置前，设置后的图片对比，能够看到点线之间的距离变小了，如下图所示：

操作方法2

【步骤01】

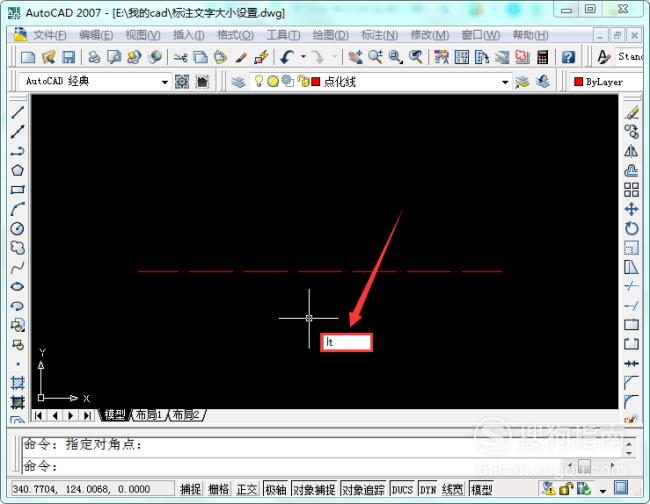

输入线型管理器快捷符号“lt”,点击空格或者回车键进行线型比例的设置，如图所示：

【步骤02】

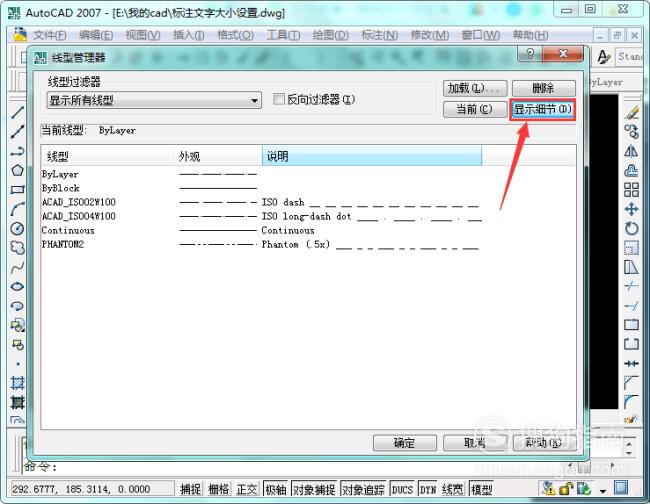

在弹出的界面中右上角找到“显示细节”选项，点击打开，如图所示：

【步骤03】

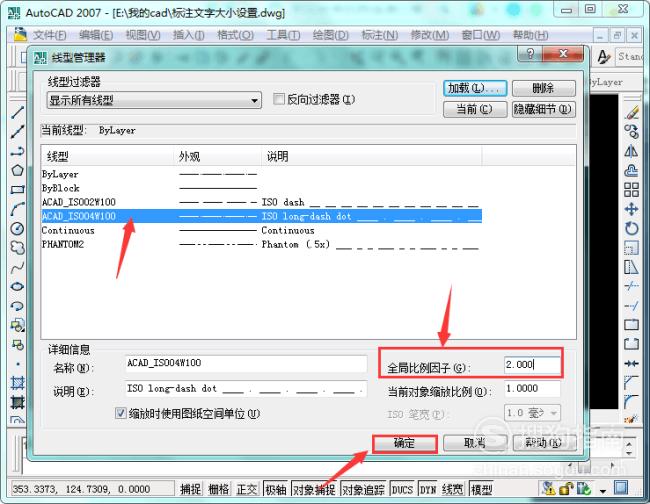

在下方线型中点击点划线线型，将下方的全局比例因子调整为我们所需要的，这里修改为“2”，即增大点、线之间的距离，如图所示：

【步骤04】

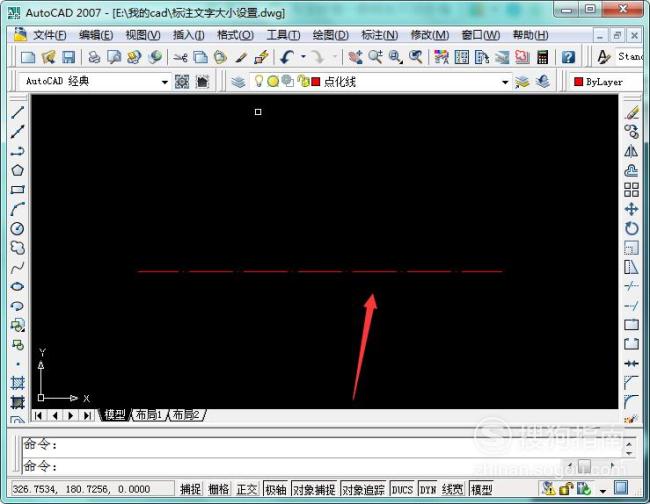

点击确认，回到绘图界面，线型比例修改操作完成。将前后两张点划线图片对比，可以看到，点划线中点，线之间的距离变大了，如图所示：
